Обзор

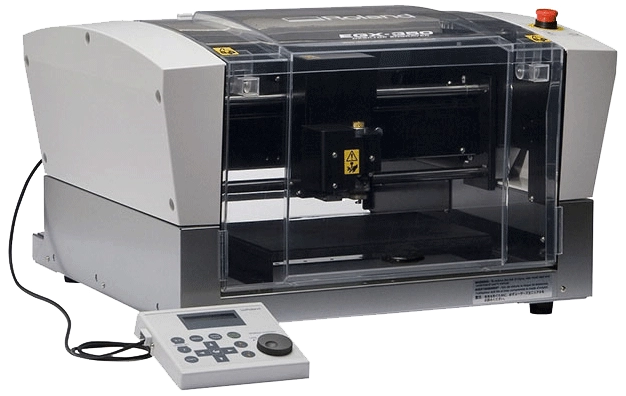

Гравировальный станок EGX-350

EGX-350 улучшенный гравировальный станок японского производителя Roland. Станок EGX-350 превосходит предыдущую модель в 1,5 раза по частоте вращения и по мощности шпинделя. EGX-350 оснащен шпинделем мощностью 50 Вт с частотой вращения 20.000 об/мин. На шпинделе установлен регулятор глубины, который может автоматически определять гравируемую поверхность по оси Z. Это значительно упрощает гравировку неровных криволинейных поверхностей. В комплекте со станком поставляется мощная программа для 2D и 3D гравировки - Roland EngraveStudio, которая поможет вам легко и быстро выполнить даже самые сложные заказы на гравировку. За короткое время гравировальный станок EGX-350 стал незаменимым инструментом многих пользователей во всем мире. EGX-350 успешно используется для изготовления рекламной и сувенирной продукции, полиграфических клише и штампов для тиснения и конгрева, производства печатных плат, промышленной маркировки, для ювелирного производства и много другого.


Особенности гравировального станка EGX-350:

  • Оптимальный выбор по соотношению цена/качество;
  • Высокие обороты шпинделя и повышенная мощность с сравнению с предыдущей моделью;
    • Максимальная частота вращения 20.000 об/мин;
    • Мощность шпинделя 50 Вт;
  • Высокое качество гравировки графики и текста;
  • Обрабатывает широкую гамму материалов: дерево, пластик, оргстекло, акрил, MDF, воск и
    цветные металлы: латунь, магний, алюминий, медь и многое другое;
  • Широко используется в различных отраслях производства: от машиностроения и приборостроения
    до сувенирной отрасли, полиграфического и ювелирного производства;
  • Регулятора глубины для автоматического определения поверхности изделия (заготовки) -
    обеспечивает высокое качество гравировки и удобство эксплуатации;
  • Roland EngraveStudio - профессиональная программа для гравировки, в комплекте поставки;
  • Roland R-Wear Studio - программа для нанесения страз, в комплекте поставки EGX-350;
  • USB-порт для легкого и быстрого подключения к компьютеру;
  • Защитный кожух для безопасной гравировки и снижения уровня шума;
  • Дополнительные полезные опции:
    • ZTT-35 - Т-образный стол;
    • ZV-23А - вакуумный стол;
    • ZV-23C - центровочные тиски;
  • Легендарная японская надежность и качество Roland.
Менеджер свяжется с вами, ответит на вопросы и оформит заказ
Описание

Легкость использования

Станок оснащен регулятором глубины для гравировки по искривленным поверхностям - это значительно облегчает работу, когда заготовка не идеально ровная. Подключение станка к компьютеру через USB-порт значительно упрощает его установку и не требует никаких дополнительных настроек. Выносной пульт управления позволяет вам менять подачу и частоту вращения шпинделя в процессе обработки.
Панель управления Roland EGX-350

Высокое качество гравировки

образец гравировки на Roland EGX-300
образец гравировки на Roland EGX-350
EGX-300 (старая модель)
EGX-350 (новая модель)

EGX-350 имеет сниженные вибрации и минимальное биение шпинделя. Основные механические узлы собраны на оборудовании со строгим контролем точности. Все это позволяет выполнять гравировку текста и графики с высокой точностью, а также получать высокое качество поверхности при трехмерной обработки.


Программное обеспечение

EGX-350 поставляется в комплекте с мощным программным обеспечением Roland EngraveStudio для гравировки, созданной на базе широко распространенного профессионального пакета ArtCAM. EngraveStudio позволяет как создавать собственные сложные изображения, так и импортировать изображения из различных векторных программ, таких как Adobe Illustrator и CorelDraw. В EngraveStudio вы можете задавать различные типы инструментов, выбирать стратегии обработки, создавать текстуры и делать визуализацию обработки, а также оценить время гравировки до отправки задания на станок. Помимо EngraveStudio EGX-350 комплектуется и другими программами Roland. EGX-350 как и все станки Roland обладает открытой архитектурой, что позволяет его использовать не только с родным программным обеспечением, но и любыми профессиональными CAM-пакетами.


программа Roland EngraveStudio
программа Roland EngraveStudio

Стол для гравировки

EGX-350 поставляется в комплекте со столом для гравировки, но при необходимости он может быть заменен, на вакуумный стол, центровочные тиски или Т-образный стол.


ZV-23C
Центровочные тиски
Roland EGX-350 - ZV-23C
Максимальный размер заготовки при использовании широких губок:
152 (X) x 148 (Y) х 35 (H) мм
Максимальный размер заготовки при использовании узких губок:
90 (X) x 146 (Y) х 20 (H) мм
ZTT-35
Т-образный стол
Roland EGX-350 - ZTT-35
Размер стола:
305 (X) x 230 (Y) мм
Габаритные размеры:
355 (W) x 230 (D) x 40 (H) мм
ZV-23А
Вакуумный стол
Roland EGX-350 - ZV-23А
Размер стола:
305 (X) x 230 (Y) мм
Возможно закрепление материала толщиной до 35 мм. Для использования необходимо подключение вакуумного наноса или помпы

Программа R-Wear Studio - простой инструмент для вашего бизнеса

С помощью технологии Roland R-Wear вы можете создавать изображения и рисунки из страз и наносить их на одежду, рекламные и сувенирные изделия.


Безопасность и низкий уровень шума

Компактные размеры позволяют установить EGX-350 на вашем рабочем столе. Защитный кожух закрывает зону обработки, уменьшает шум и не дает разлетаться стружке и пыли. Кнопка экстренной остановки гарантирует безопасное использование машины.

Характеристики
Модель EGX-350
Размер стола 305 (Ш) x 230 (Г) мм
Перемещения по осям XYZ 305 (X) x 230 (Y) x 40 (Z) мм
Привод по осям XYZ шаговые двигатели
Скорость перемещения по осям XY: от 0,1 до 60 мм/с
по оси Z: от 0,1 до 30 мм/с
Программное разрешение 0,01 мм
Механическое разрешение по осям XY: 0,0025 мм,
по оси Z: 0,00125 мм
Двигатель шпинделя бесщеточный двигатель, мощность 50 Вт
Частота вращение шпинделя от 5.000 до 20.000 об/мин
Закрепление инструмента цанговое
Максимальная толщина заготовки 40 мм
Подключение USB или RS-232C
Язык команд RML-1
Энергопотребление AC 220÷240 В / ±10%, 50/60 Гц
Потребляемая мощность 122 Вт
Уровень шума при перемещении (без резки): 60 дБ или менее, в режиме ожидания 40 дБ или менее (в соответствии с ISO 7779)
Габаритные размеры 616 (Д) x 591 (Ш) x 393 (В) мм
Масса 34 кг
Рабочая температура 5÷40°С
Рабочая влажность 35÷80% (без конденсата)
Комплектация сетевой шнур, регулятор глубины, винт, ключи: 2шт, гравер: 2шт, шестигранник, неразрезные цанги: 2шт, шестигранная отвертка, вакуумный адаптер, руководство пользователя, CD-ROM Roland Software, CD-ROM Roland EngraveStudio.
Применение
для гравировки
Изготовление сувениров и наград
Компания Roland является лидером в производстве оборудования для гравировки, для изготовление сувениров, наградной продукции и персонализации. С оборудованием Roland вы сможете выполнять изготовление сувениров и наносить гравировку на самые разнообразные изделия из пластика, стекла и металла включая кубки, медали, жетоны, подвески, бокалы, бутылки, столовое серебро и многое многое другое.
для гравировки
Изготовление клише
С гравировальными станками Roland EGX-350, EGX-400 и EGX-600 вы сможете гравировать как блинтовые так и конгревные клише для тиснения. На гравировальных станках Roland можно обрабатывать широкий спектр материалов, используемых для изготовления клише, включая латунь, магний, медь, цинк.

Скорость и точность гравировки

Благодаря высокоскоростным прецизионным шпинделям и точной кинематике гравировальных станков, вы сможете изготавливать клише с высочайшей точностью и качеством проработки мелких деталей. Механика станков разработана с учетом требований высокоскоростной гравировки, а основные узлы собраны на оборудовании со строгим контролем точности с традиционной японской тщательностью. Технология FFP (Feed Forward Processing) применяемая в станках серии PRO: EGX-400 и EGX-600, позволяет предсказывать дальнейшее перемещение инструмента, что в сочетании с серводвигателями по всем осям обеспечивает высокую точность обработки даже при высоких скоростях подач.

Программное обеспечение для гравировки

Программное обеспечение Roland EngraveStudio, поставляемое в комплекте со станками EGX-350 позволяет создавать программу изготовления клише «одной кнопкой». Вам необходимо выбрать векторный эскиз клише, указать глубину и выбрать инструмент из библиотеки программы, после чего программа автоматически рассчитает траектории гравировки, сделает визуализацию и позволит оценить время работы станка. Благодаря открытой архитектуре станков Roland, вы можете готовить программу обработки не только в программах, поставляемых со станком, но и в любых сторонних программах включая CorelDraw и ArtCAM.



Изготовление клише из латуни на гравировальном станке Roland
Изготовление клише из магния на гравировальном станке Roland
Изготовление клише из латуни на гравировальном станке Roland
Изготовление клише из латуни на гравировальном станке Roland
для гравировки
Изготовление табличек и шильдиков
С гравировальными станками Roland вы можете изготавливать таблички и вывески из различных материалов включая пластики, дерево, металлы и искуственный камень. Гравируя двухслойные пластики самых различных цветов вы сможете делать бейджики, номерки, изготавливать таблички, а нанося гравировку на оргстекло, создавать акрилайты высочайшего качества.

Все гравировальные станки поставляются в комплекте с мощным программным обеспечением, программы позволяют использовать как шрифты стандарта TrueType, так и создавать собственные однопроходные шрифты, для изготовления табличек и шильдиков. Вы можете создавать ваши собственные изображения, а также импортировать растровый или векторный графический файл. В комплекте со станками поставляются драйвера для Windows, которые позволяют выполнять гравировку напрямую из любых векторных программ, таких как CorelDRAW, AutoCAD, Illustrator и т. д.



увеличить
увеличить
увеличить
увеличить
для гравировки
Промышленная маркировка
Компания Roland предлагает два метода нанесения промышленной маркировки. Первый метод традиционный - гравировка. Используя гравировальные станки Roland EGX-350, EGX-360, EGX-400 и EGX-600 вы можете гравировать надписи, указатели, серийные номера на самых различных деталях, от табличек на оборудовании и приборных панелях, до конечных изделий. Второй метод нанесения маркировки - ударный. Используя ударный фотопринтер MPX-95, вы также сможете маркировать различные изделия, при этом материал не удаляется, как при традиционной гравировке, а деформируется как при чеканке.

Промышленная маркировка методом гравировки
Гравировальные станки Roland EGX-350, EGX-360, EGX-400 и EGX-600 оснащены функцией гравировки по искривленным поверхностям, что особенно важно при нанесении гравировки на заготовки после рубки/штамповки. Используя гравировальные станки вы легко можете обрабатывать самые разнообразные материалы, включая пластики, дерево, цветные металлы, а в случае когда необходимо наносить гравировку на стали и другие труднообрабатываемые материалы, на станок может быть установлен специальный инструмент - алмазный скребок, который выполнит маркировку не рискую сломать мелкий инструмент.

Промышленная маркировка ударным методом
Ударный фотопринтер MPX-95 использует алмазную иглу для нанесения маркировки. При этом алмазная игла бъет с большой частотой с разрешением 1058 dpi вдоль заданного вектора. Отличительной особенностью MPX-95 является возможность маркировки не только по векторным данным, но и по растровой картинке. Оснащенный функцией маркировки по искривленным поверхностям MPX-95 крайне удобен для нанесения маркировки на небольшие объекты при мелкосерийном производстве.





увеличить
увеличить
увеличить
увеличить
увеличить
увеличить
для гравировки
Изготовление печатных плат
Изготовление печатных плат - задача которая может быть решена на большинстве гравировальных и фрезерных станках Roland. Гравировать печатные платы, сверлить и расфрезеровывать отверстия вы сможете с гравировальными станками Roland EGX-350, EGX-360, EGX-400, EGX-600 и фрезерными станками Roland SRM-20, MDX-50, MDX-540, MDX-540S. Для удобства работы вы сможете использовать эти станки для изготовления печатных плат с опционально поставляемой программой CopperCAM. С ней вы сможете импортировать данные в Gerber совместимых форматах, готовить управляющие программы для гравировки контуров дорожек и выборки областей как на всей плате так и отдельной области, центровки, сверления и разфрезеровки отверстий, гравировки обозначений, а также вырезки платы по контуру. После подготовки управляющей программы вы можете сделать визуализацию обработки для того чтобы убедится в правильности подготовленной УП. С CopperCAM и станками Roland вы сможете гравировать как одно-, так и двухсторонние печатные платы.

Импорт данных
Вы можете импортировать файлы Gerber совместимых форматов
  • Aser Gerber File (*.TOP/*.BOT)
  • Aser Gerber File (*.CMP/*.SOL)
  • Orcad Gerber File (*.TOP/*.BOT)
  • Osmond Gerber File (*.GRB)
  • Pads Gerber File (*.PHO/*.ART)
  • PSB-Wizard Gerber File (*.GB0/*.GB1)
  • Protel Gerber File (*.GTL/*.GBL)
  • WinTypon-5 File (*.WT5)
Изготовление печатных плат
для гравировки
Нанесение страз
Технология Roland R-Wear является готовым решением для вашего бизнеса. С ее помощью вы можете создавать изображения и рисунки из страз и наносить их на одежду, рекламные и сувенирные изделия. На сегодняшний день украшение стразами одежды, чехлов  мобильных телефонов, сувенирных и персонализированных изделий является горячей тенденцией современной моды. С технологией нанесения страз Roland R-Wear Studio вы сможете разрабатывать собственные уникальные рисунки из страз, наносить текст и изображения. Программа  Roland R-Wear Studio является основой технологии нанесения страз Roland R-Wear. Создавайте в программе изображения и надписи, выложенные из страз. Затем отправляйте макет для гравировки трафарета на любой станок Roland, и переносите их на ваши изделия. Программа содержит библиотеку из более чем 500 типов страз различных размеров и цветов.

Нанесение изображения на ткани
При нанесении страз на ткань, используются стразы с термоклеевым слоем. По макету, созданному в R-Wear Studio, гравируется трафарет на гравировальном станке Roland, после чего в трафарет укладываются стразы, которые переносятся на монтажную пленку и закрепляются на ткани при помощи простого термопресса.

увеличить

Нанесение изображения на изделия
При нанесении страз на любые изделия, не допускающие нагрева, используются стразы без термоклеевого слоя и клей при этом наносится вручную. По макету, созданному в  R-Wear Studio, гравируется трафарет на гравировальном станке Roland, после чего в трафарет наносятся стразы, которые переносятся на монтажную пленку, после чего на стразы наносится клей и стразы закрепляются на изделие.

увеличить
увеличить
увеличить
