PowerMILL - это мощный пакет для расчета черновых и чистовых управляющих программ для станков с ЧПУ. Он позволяет повысить производительность станков и, одновременно с этим, достичь наивысшего качества при изготовлении деталей и оснастки. Стратегии PowerMILL для механообработки сокращают время и стоимость за счет: - максимальной эффективности фрезерования- сокращения ручной доводки - отсутсвия зарезов PowerMILL имеет высокую скорость расчетов и предоставляет интегрированные средства для визуализации и проверки. Все это позволяет пользователю сравнивать альтернативные стратегии с использованием различных наборов фрез и проверять все траектории инструмента до того, как они будут переданы на станок. Все это сокращает время простоя станка и потери материалов и ресурсов. PowerMILL содержит технологии, специально разработанные для обычного и высокоскоростного фрезерования, такие как сплайновая обработка. Это позволяет сократить время механообработки и повысить качество обрабатываемой поверхности. Оконный диалог и четкая идеология позволяют быстро изучить и легко использовать PowerMILL даже начинающему пользователю. | |
| Импорт данных
Могут быть импортированы разнообразные форматы файлов из разных приложений включая IGES, VDA, STL, SDRC IDEAS, ProE, SolidWorks, SolidEdge, Cimatron, CATIA, Unigraphics и Parasolids. PowerMill может использовать данные низкого качества, позволяя выполнить механическую обработку, даже когда есть разрывы в поверхности. Когда эти разрывы больше заданных, то инструмент поднимается на безопасную высоту, если он меньше заданного, то инструмент проходит этот промежуток и продолжает механическую обработку. | |
| Черновая обработка
Осуществляется послойно, для этого имеется набор стратегий обработки - по растру и профилю (с заданием угла растра, профильный проход возможен до, после или в процессе растровых ходов), смещением контура, только по профилю (обычно используется для заготовок типа отливок или штамповок). Заготовка. Поддерживаются различные типы заготовок: - параллелепипед - заготовка произвольной формы (импортированная модель) - результат вытяжки контура, при этом контур может быть импортирован, создан из границы или просто нарисован мышью. Автоматическое назначение угла растра. PowerMILL автоматически оптимизирует длину траекторий, сводя к минимуму число перемещений инструмента. При обработке карманов каждый из них обрабатывается с оптимальным углом растра. Попутное и встречное фрезерование PowerMILL позволяет учесть условия резания и использовать попутное или встречное фрезерование. Обработка карманов. Последовательность обработки карманов оптимизируется для уменьшения числа холостых перемещении инструмента. |  |
 | |
| Чистовая обработка
Растровая обработка. Обработка проходами параллельно осям X или Y либо под заданным углом (однонаправленное и двунаправленное резания). Обработка проходами с постоянной Z. Используется обычно для обработки крутых участков модели. Эти 2 стратегии применяются для 2.5 координатной обработки. Обработка пологих участков. Обработка зон, имеющих наклон не более заданного значения. Это достигается технологией использования границ. Эта технология часто используется в сочетании с обработкой с постоянной Z, что дает хорошее качество поверхности по всей модели и оптимальные по времени траектории. Спиральная обработка. обычно используется для круглых изделий при высокоскоростной обработке. Для нее характерна низкая нагрузка на инструмент, хорошее качество поверхности и плавность хода. Радиальная обработка. При этом виде обработки инструмент движется от центра к периферии или наоборот. Наиболее эффективна для изделий типа колец. Угол не обязательно равен 360°. Проекционная обработка. Оригинальный способ задания зоны обработки - задается как бы источник света определенной формы, обрабатываться будут те участки модели, которые подсвечены. Возможны 3 варианта: o от плоскости - источник света - плоскость, задаются ее положение, размеры и углы наклона и поворота, стратегия - растровая; o от линии - источник света -линия, задаются ее положение, размеры и углы обзора. Эффективна для поверхностей типа участков цилиндра o (в том числе наклонного). Стратегии - линейная, круговая, спиральная; от точки - источник света -точка, задаются ее положение и углы обзора в двух плоскостях. Дает постоянный шаг на поверхности типа сферы. Стратегии - круговая, спиральная, радиальная. Доработка инструментом меньшего радиуса снимает припуск только там, где он остался после обработки большим инструментом. Возможно последовательное применение для нескольких инструментов. Существенно снижает общее время обработки за счет рационального выбора инструмента. o Подчистка углов быстро удаляет оставшийся припуск из острых внутренних углов, при этом шаг проходов определяется высотой гребешка. o Карандашное фрезерование. В этом случае инструмент движется вдоль острых внутренних углов. Поиск этих углов осуществляется автоматически. o 3D смещение. Эта траектория обеспечивает постоянный шаг по поверхности независимо от ее наклона. Обычно используется совместно с границами. Наиболее экономичная стратегия с точки зрения длины траектории. o Ротационное фрезерование. Это 4-осевая обработка с вращением вокруг оси X. Эффективна для обработки электродов с одного установа. Стратегии - линейная, круговая, винтовая (спиральная). o Пользовательские шаблоны. PowerMILL позволяет создавать сложные шаблоны для обработки из простых плоских контуров. Шаблоны можно создавать вдоль, поперек и между границами. |  |
 | |
| 2D обработка
Контуры могут быть импортированы в форматах IGES и DXF. Сверление. PowerMILL позволяет создавать траектории сверления. Поддерживаются разные сверлильные циклы: простой, стружколомный, глубокого сверления. Возможен автоматический выбор всех отверстий заданного типа. Проход по профилю. Открытые и закрытые профили поддерживаются. Возможен проход по самому профилю или с одной из его сторон. Это позволяет в ряде случаев выполнять относительно простую обработку, не имея законченной модели. Плоские профили могут быть спроецированы на объемную модель и затем обработаны. Так может выполняться, например, гравировка текста. Выборка карманов. Карманы, заданные замкнутым профилем, могут быть обработаны как однократным, так и серией проходов. | |
| 5-ти осевая обработка

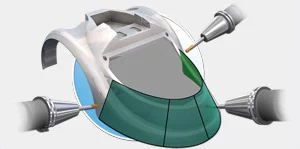

5-осевая позиционная. PowerMILL имеет так называемую 3+2-осевую обработку. Возможны 2 метода: - задание фиксированного углового положения инструмента, задание оси фрезы относительно инструмента или его кромки, направления движения или проходящей через заданную точку. Фиксированное угловое положение возможно и для неуправляемой оси поворота, это позволяет вести обработку периферией инструмента, где условия резания лучше; - 3-осевая обработка в нескольких системах координат с последующим объединением траекторий и введением необходимых команд для осей поворота. 5-осевая непрерывная. PowerMILL позволяет создавать непрерывную 5-осевую обработку для многоповерхностной модели. Поддерживаются все стратегии, инструменты и связки. |  |
| Фрезерные станки Roland могут использоваться в технологиях быстрого прототипирования SRP (Subtractive Rapid Prototyping). Широкий спектр материалов, который может использоваться в прототипирование, позволяет получить не только визуальный прототип, но и полнофункциональную модель будущего изделия.
|
Линейка 3D сканеров Roland серии RE, поставляемых в комплекте с мощным программным обеспечением Pixform Pro, являются готовым решением для реверс инжиниринга (обратного проектирования). С 3D сканерами серии RE вы сможете упростить процесс проектирования различных изделий от упаковки, сложных машиностроительных деталей до медицинских применений.
| Более 300 учебных заведений в России используют в своем учебном процессе фрезерные станки Roland. Основой качественной подготовки специалистов-технологов является сочетание получаемых теоретических знаний с практическими навыками работы. Использование фрезерных станков Roland в учебном процессе дает возможность изготовить детали, спроектированные при помощи CAD технологий. Без этого, все, что спроектировано учащимся с помощью компьютера, так и останется существовать только в виртуальном мире. Отличительной особенностью фрезерных станков Roland являются компактность, наличие программного обеспечения в комплекте поставки, и возможность установки сканирующей головки на многие модели станков. Фрезерные станки Roland могут быть установлены на письменном столе студента или школьника и фактически будут являться «персональным станком с ЧПУ». При этом фрезерные станки Roland обладают всеми атрибутами промышленных станков с ЧПУ. Программное обеспечение станка позволяет осуществить все стадии разработки и изготовления изделия:
Немаловажна и возможность импорта файлов 3D моделей формата stl, dxf, iges разработанных с помощью других CAD систем, для последующего их изготовления, что позволяет использовать станки в процессе обучения любым CAD программам. Интересно, что на модель Roland MDX-40A может быть установлена сканирующая головка, что позволяет использовать станок как 3-х мерный сканер. То есть станок позволяет с помощью специальной головки оцифровывать реальный трехмерный объект в компьютер и далее работать с ним, как с трехмерной компьютерной моделью.
Также фрезерные и гравировальные станки Roland используются в процессе обучения проектированию печатных плат, благодаря простой в использовании программе CoopperCAM студенты в течении считанных минут смогут изготовить на станке плату только что спроектированную в P-CAD. Опыт установки фрезерных станков в школах, колледжах и ВУЗах России показал, что студенты успешнее, а главное с большим интересом и даже удовольствием осваивают CAD/CAM технологии. |  |
 | |
 | |
 |
Используя гравировальный станок Roland DE-3 вы сможете делать как двух-, так и трехмерные формы для изготовления изделий, а используя более мощные фрезерные станки MDX-540 и MDX-540S корексы и прочие формы из дюралюминия и алюминия.
