DE-3U - гравировальный станок

DE-3U - гравировальный станок Roland формата 305 (X) x 230 (Y) x 40 (Z) мм для высокоточной гравировки на различных материалах и изделиях, для производства рекламы или сувернирной продукции, оборудования или электроники.

Roland
Гравировальные станки

DE-3 - гравировальный станок

Модель
1 047 526
-+
Менеджер свяжется с вами, ответит на вопросы и оформит заказ
Обзор

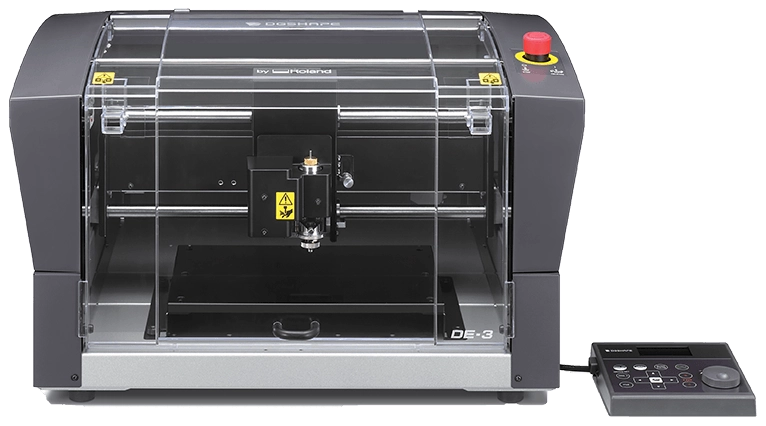

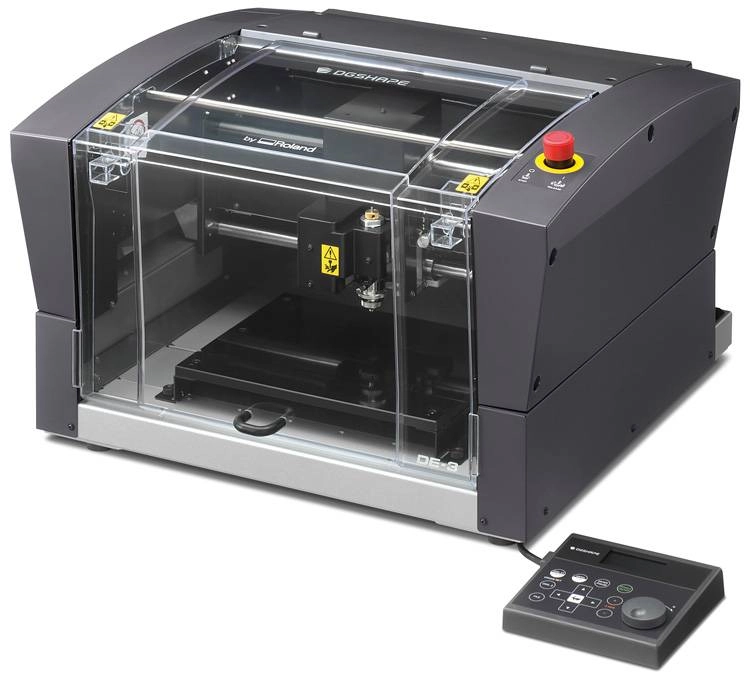

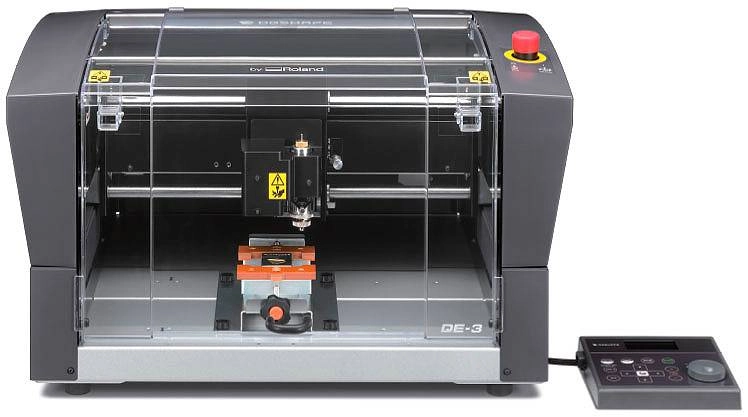

DE-3 - настольный гравировальный станок с чпу Roland

Настольный гравировальный станок DE-3 является результатом белее чем 30 летнего опыта внедрения инноваций в области технологий ЧПУ гравирования и фрезерования от компании Roland DG. Благодаря новой лазерной системе задания рабочей области гравировки, подключению по сетевому Ethernet интерфейсу, автоматическому регулятору глубины, и другим интеллектуальным усовершенствованиям, DE-3 считается одним из самых "умных" и интуитивно-понятных в работе гравировальных станков на рынке.

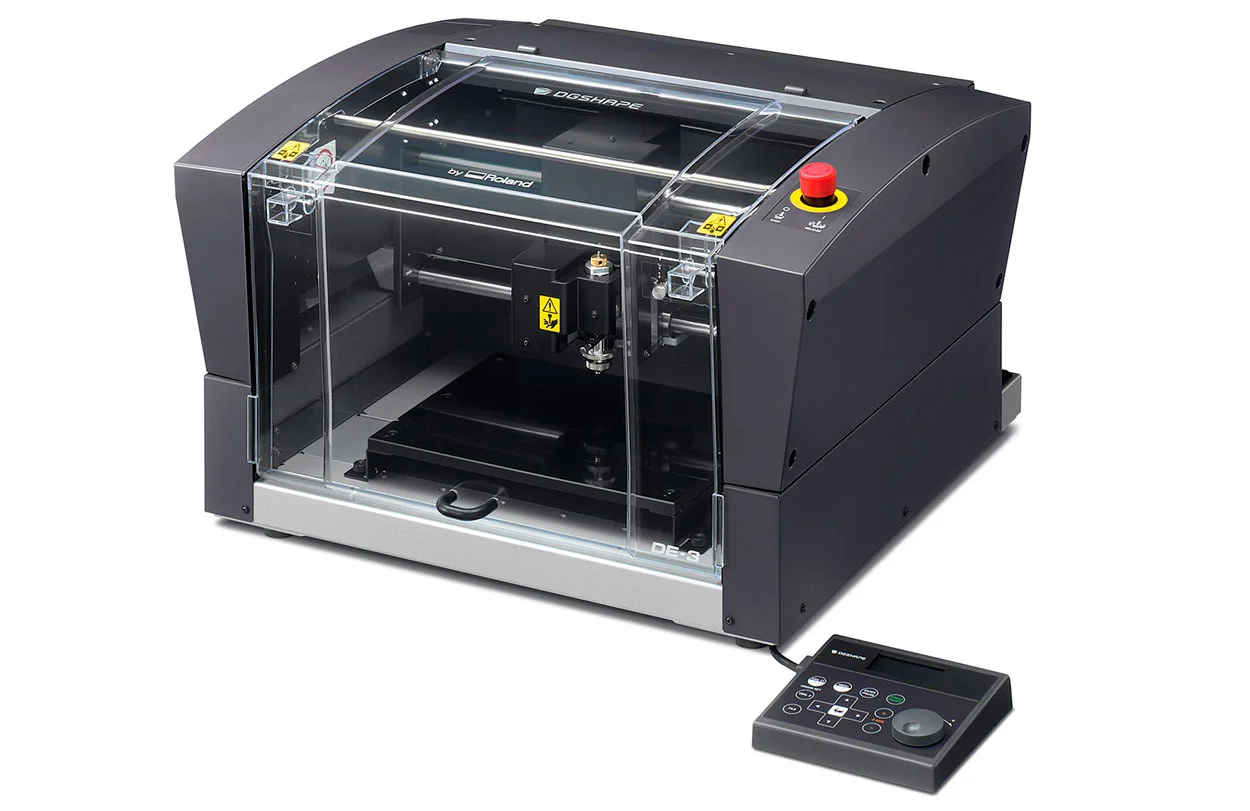

гравировальный станок DE-3

Со станком DE-3 откройте для себя больше возможностей

С лёгкостью наносите надписи и гравировку на огромном ассортименте подарочной продукции, вывесок, сувениров, инструментов и промышленных товаров. Гравируйте заготовки из латуни, алюминия, меди, пластика, дерева и многие другие предметы с высокой скоростью, точностью и удобством мощного и компактного станка DE-3.

Приборные панели, знаки, указатели

Гравировка двyxcлoйных пластиков

Награды и призы

Приборные панели, знаки, указатели

Гравировка двyxcлoйных пластиков

Призы и награды

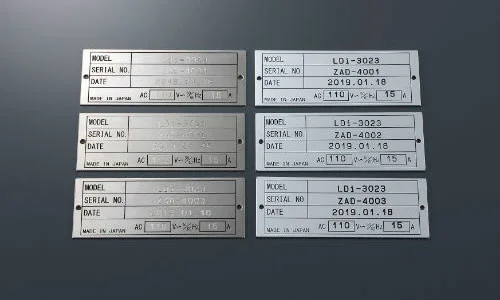

Шильдики, серийные номера

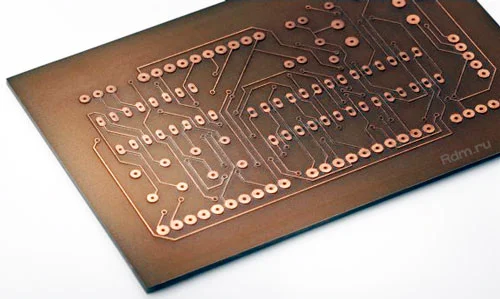

Гравировка печатных плат

Персонализация подарков

Шильдики, серийные номера

Гравировка печатных плат

Персонализация подарков

DE-3 успешно используется для изготовления рекламной и сувенирной продукции, полиграфических клише и штампов для тиснения и конгрева, производства печатных плат, промышленной маркировки, для ювелирного производства и много другого.


Лазерный прицел

Лазерный указатель точно отображает начало координат и позволяет предварительно отобразить область гравировки на заготовке - каждый раз можно точно задавать требуемое расположение гравировки простым нажатием кнопки.

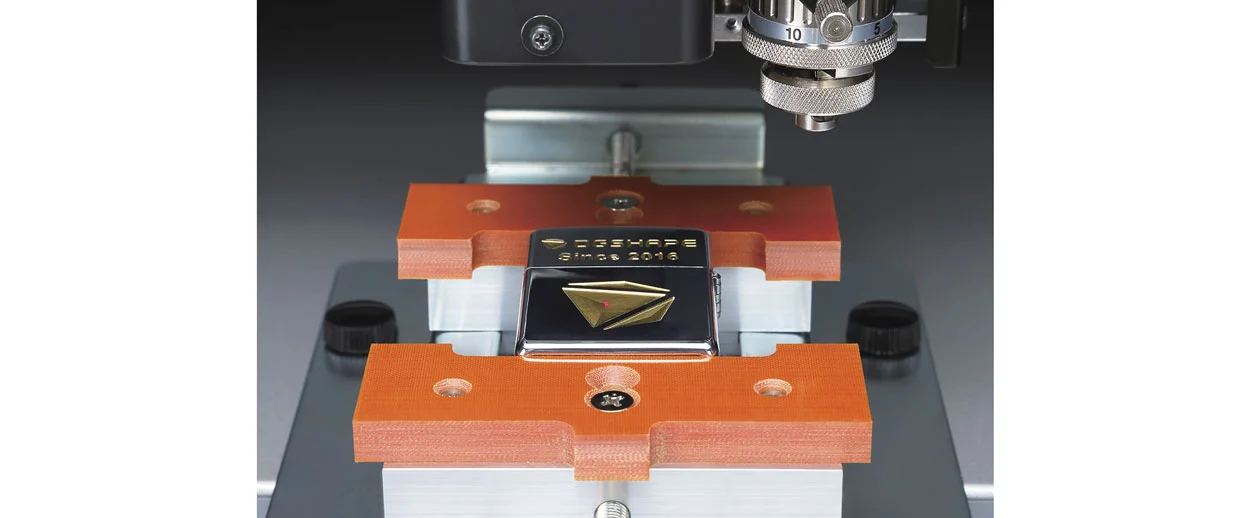

Лазерный указатель DE-3


Быстрое и простое производство

DE-3 оснащен бесщеточным мотором шпинделя постоянного тока с частотой вращения 20 000 оборотов/минуту, использует усовершенствованную систему обнаружения поверхности заготовки и имеет другие автоматические функции, которые делают настройку и гравировку быстрым, простым и понятным процессом.


Прецизионная гравировка

На шпинделе могут быть применены специальные легкоустанавливаемые пластиковые конусы для избежания царапин на хрупких материалах и дорогостоящих изделиях. Использование пластиковых конусов обеспечивает постоянную глубину гравировки даже на искривленных заготовках, что дает неизменно прецизионные результаты.

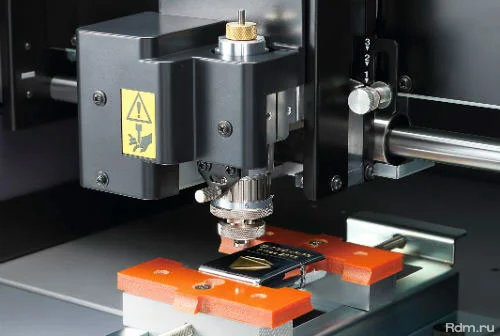

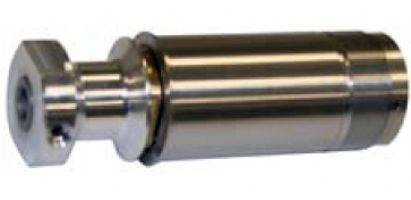

Шпиндель DE-3

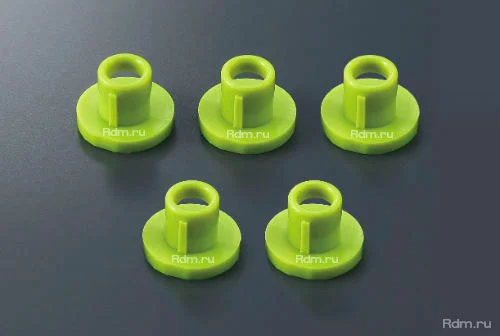

Пластиковые конусы на шпиндель

Шпиндельный узел DE-3

Пластиковые конусы (носики)


Удобный пульт управления

Станком можно управлять с выносного пульта управления, он позволяет быстро настроить такие параметры, как скорость подачи по XY, скорость врезания по Z и частоту вращения шпинделя. Данные непосредственно самого задания гравировки могут быть отправлены с вашего компьютера и сохранены в контроллере станка даже после отключения его от компьютера.


Подключение по Ethernet

Работой DE-3 можно управлять удалённо, с помощью подключения по локальной сети, а также запускать и контролировать гравировку сразу на нескольких станках. Кроме того у станка есть и USB-порт для непосредственного подключения к компьютеру.

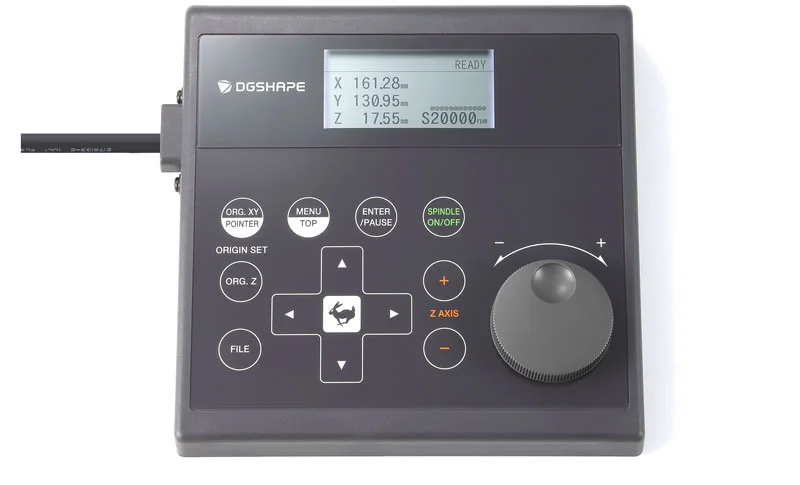

Пульт управления Roland DE-3

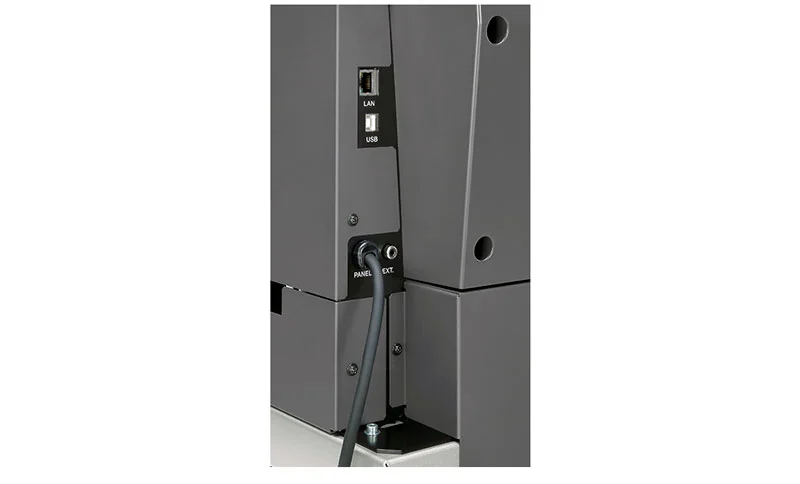

Подключение DE-3 по Ethernet и USB

Пульт управления

Подключение по Ethernet и USB


Новое программное обеспечение и открытая архитектура

Настольный гравировальный станок Roland DE-3 - это технология с открытой архитектурой, которая сразу "из коробки" совместима со всем популярным программным обеспечением для гравировки, всеми стандартными инструментами и материалами.
В комплект поставки DE-3 также входит программа Dr.Engrave Plus, которая предлагает новые возможности для пользователей:

  • Поддерживает файлы AI (Adobe Illustrator) и стандартные графические/векторные данные;
  • Функции гравировки текста, выравнивания и сверления позволяют выполнять стандартную гравировку текста, а также выравнивать поверхность и сверлить отверстия;
  • Имеет инструмент автоматического макетирования и компоновки при импорте файлов Excel и CSV для быстрой гравировки именных табличек, серийных номеров продуктов и других проектов с переменными данными.

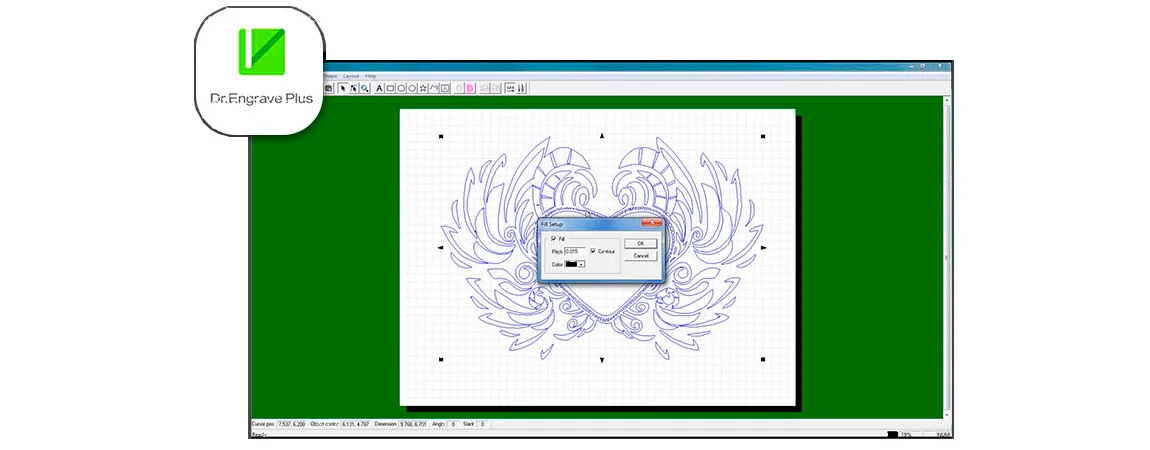

Программа Dr.Engrave Plus


Особенности гравировального станка DE-3:

  • Настольный гравировальный станок, работающий как гравер промышленного класса;
  • Компактный станок с большой рабочей зоной 305 x 230 мм эргономично помещается в офисах, учебных классах и мастерских;
  • Высокое качество гравировки графики и текста;
  • Обрабатывает широкий спектр материалов: пластики, дерево, акрил, оргстекло, MDF, ювелирный воск и цветные металлы: магний, латунь, алюминий, медь и многое другое;
  • Широко используется в различных отраслях производства: от машиностроения и приборостроения до сувенирной отрасли, полиграфического и ювелирного производства;
  • Регулятор глубины для автоматического определения поверхности изделия (заготовки) - обеспечивает высокое качество гравировки и удобство эксплуатации;
  • Программа для гравировки Dr. Engrave Plus поставляется в комплекте поставки;
  • Ethernet-порт для гравировки по сети с любого компьютера;
  • USB-порт для легкого и быстрого подключения к компьютеру;
  • Защитный кожух для чистой и безопасной гравировки, а так же для снижения уровня шума;
  • Легендарная японская надежность и качество Roland.

Высокое качество гравировки

образец гравировки на Roland EGX-300
образец гравировки на Roland DE-3
EGX-300 (старая модель)
DE-3 (новая модель)

DE-3 имеет сниженные вибрации и минимальное биение шпинделя. Основные механические узлы собраны на оборудовании со строгим контролем точности. Все это позволяет выполнять гравировку текста и графики с высокой точностью, а также получать высокое качество поверхности при трехмерной обработки.


Дополнительные опции: cтолы для гравировки

DE-3 поставляется в комплекте со столом для гравировки, но при необходимости он может быть заменен, на вакуумный стол, центровочные тиски или Т-образный стол.

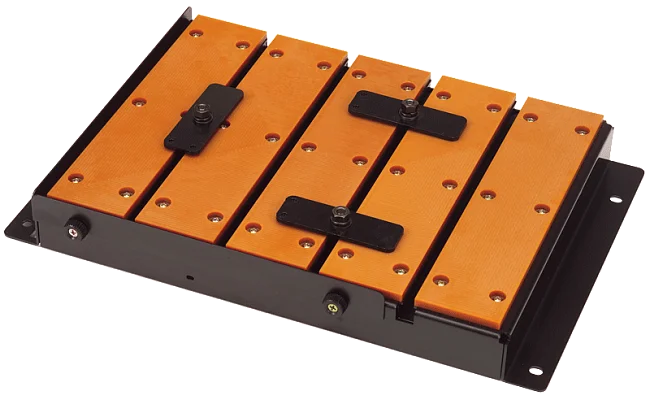

ZTT-35
Т-образный стол
ZTT-35
Размер стола:
292 (Ш) x 220 (Г) мм
Габаритные размеры:
355 (Д) x 230 (Ш) x 40 (В) мм

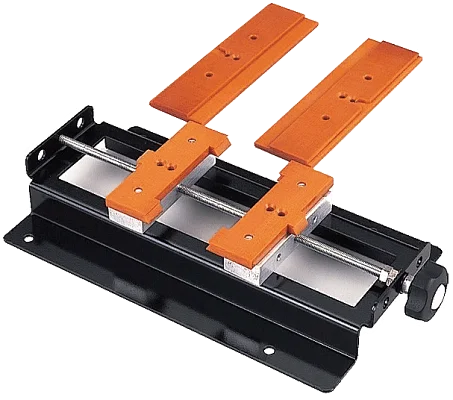

ZV-23CS
Центровочные тиски
ZV-23CS
Максимальный размер заготовки при использовании широких губок:
150 (X) x 148 (Y) х 34 (Z) мм
Максимальный размер заготовки при использовании узких губок:
90 (X) x 146 (Y) х 20 (Z) мм

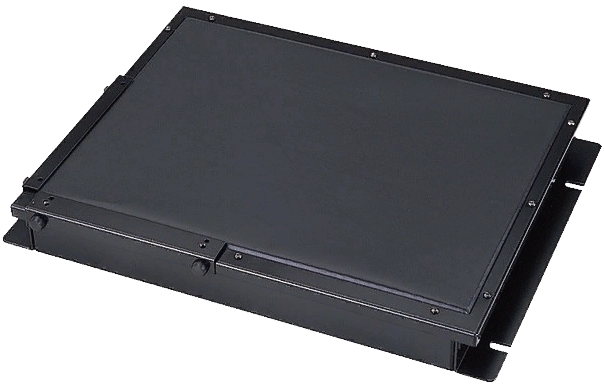

ZV-23А
Вакуумный стол
ZV-23А
Размер стола:
305 (X) x 230 (Y) мм
Возможно закрепление материала толщиной до 35 мм. Для использования необходимо подключение вакуумного наноса или помпы

Безопасность и низкий уровень шума

Компактные размеры позволяют установить DE-3 на вашем рабочем столе. Защитный кожух закрывает зону обработки, уменьшает шум и не дает разлетаться стружке и пыли. Кнопка экстренной остановки гарантирует безопасное использование машины.


Надежность и поддержка

Roland DG, мировой лидер в области настольных гравировальных устройств, предлагает пользователям непревзойденную производительность и надёжность, а также лучший в отрасли сервис и поддержку. DE-3 поставляется с обширной годовой гарантией безотказной работы. Международные сертификаты ISO компании Roland DG являются гарантией исключительного качества.

Гарантия Roland

DGSHAPE

Находясь в авангарде современного машиностроения на протяжении 37 лет, Roland DG продолжает предоставлять практичные и надёжные технологии с непревзойденным качеством обслуживания и поддержки.

DGSHAPE от Roland DG продолжает эту традицию гарантий надёжности, улучшая пользовательский опыт с помощью быстрых и простых гравировальных станков, подходящих как для тех, кто только начинает, так и для экспертов по гравировке, которым требуется просто более интуитивно-понятное решение.


Характеристики
Модель DE-3
Размер стола 305 (Ш) x 230 (Г) мм
Перемещения по осям XYZ 305 (X) x 230 (Y) x 40 (Z) мм
Привод по осям XYZ шаговые двигатели
Скорость перемещения по осям XY: от 0,1 до 60 мм/с
по оси Z: от 0,1 до 30 мм/с
Программное разрешение 0,01 мм
Механическое разрешение по осям XYZ: 0,00125 мм
Двигатель шпинделя бесщеточный двигатель, мощность 50 Вт
Частота вращение шпинделя от 5.000 до 20.000 об/мин
Закрепление инструмента цанговое
Максимальная толщина заготовки 40 мм ( 38 мм, при использовании регулятор глубины )
Подключение USB или Ethernet(10 BASE-T/100 BASE-TX)
DE-3U поставляется только с USB-портом
Язык команд RML-1
Энергопотребление AC 220÷240 В / ±10%, 50/60 Гц
Потребляемая мощность 80 Вт
Уровень шума при перемещении (без резки): 60 дБ или менее, в режиме ожидания 40 дБ или менее (в соответствии с ISO 7779)
Габаритные размеры 616 (W) x 591 (D) x 393 (H) мм
Вес 35 кг
Рабочая температура 5÷40°С
Рабочая влажность 35÷80% (без конденсата)
Комплектация сетевой шнур, USB-кабель, регулятор глубины, винт, ключи: 2шт, гравер: 2шт, шестигранник, втулки для фиксации инструмента Roland: 2шт, шестигранная отвертка, вакуумный адаптер, руководство пользователя, CD DGSHAPE Software.
Применение
для гравировки
Изготовление сувениров и наград
Компания Roland является лидером в производстве оборудования для гравировки, для изготовление сувениров, наградной продукции и персонализации. С оборудованием Roland вы сможете выполнять изготовление сувениров и наносить гравировку на самые разнообразные изделия из пластика, стекла и металла включая кубки, медали, жетоны, подвески, бокалы, бутылки, столовое серебро и многое многое другое.
для гравировки
Изготовление клише
С гравировальным станком Roland DE-3 вы сможете гравировать как блинтовые так и конгревные клише для тиснения. На гравировальных станках Roland можно обрабатывать широкий спектр материалов, используемых для изготовления клише, включая латунь, магний, медь, цинк.

Скорость и точность гравировки

Благодаря высокоскоростным прецизионным шпинделям и точной кинематике гравировальных станков, вы сможете изготавливать клише с высочайшей точностью и качеством проработки мелких деталей. Механика станков разработана с учетом требований высокоскоростной гравировки, а основные узлы собраны на оборудовании со строгим контролем точности с традиционной японской тщательностью. Технология FFP (Feed Forward Processing) применяемая в станках серии PRO: EGX-400 и EGX-600, позволяет предсказывать дальнейшее перемещение инструмента, что в сочетании с серводвигателями по всем осям обеспечивает высокую точность обработки даже при высоких скоростях подач.

Программное обеспечение для гравировки

Программное обеспечение Roland Dr.Engrave Plus, поставляемое в комплекте со станками DE-3 позволяет создавать программу изготовления клише «одной кнопкой». Вам необходимо выбрать векторный эскиз клише, указать глубину и выбрать инструмент из библиотеки программы, после чего программа автоматически рассчитает траектории гравировки, сделает визуализацию и позволит оценить время работы станка. Благодаря открытой архитектуре станков Roland, вы можете готовить программу обработки не только в программах, поставляемых со станком, но и в любых сторонних программах включая CorelDraw и ArtCAM.



Изготовление клише из латуни на гравировальном станке Roland
Изготовление клише из магния на гравировальном станке Roland
Изготовление клише из латуни на гравировальном станке Roland
Изготовление клише из латуни на гравировальном станке Roland
для гравировки
Изготовление табличек и шильдиков
С гравировальными станками Roland вы можете изготавливать таблички и вывески из различных материалов включая пластики, дерево, металлы и искуственный камень. Гравируя двухслойные пластики самых различных цветов вы сможете делать бейджики, номерки, изготавливать таблички, а нанося гравировку на оргстекло, создавать акрилайты высочайшего качества.

Все гравировальные станки поставляются в комплекте с мощным программным обеспечением, программы позволяют использовать как шрифты стандарта TrueType, так и создавать собственные однопроходные шрифты, для изготовления табличек и шильдиков. Вы можете создавать ваши собственные изображения, а также импортировать растровый или векторный графический файл. В комплекте со станками поставляются драйвера для Windows, которые позволяют выполнять гравировку напрямую из любых векторных программ, таких как CorelDRAW, AutoCAD, Illustrator и т. д.



увеличить
увеличить
увеличить
увеличить
для гравировки
Промышленная маркировка
Компания Roland предлагает два метода нанесения промышленной маркировки. Первый метод традиционный - гравировка. Используя гравировальные станки Roland DE-3 вы можете гравировать надписи, указатели, серийные номера на самых различных деталях, от табличек на оборудовании и приборных панелях, до конечных изделий. Второй метод нанесения маркировки - ударный. Используя ударный фотопринтер MPX-95, вы также сможете маркировать различные изделия, при этом материал не удаляется, как при традиционной гравировке, а деформируется как при чеканке.

Промышленная маркировка методом гравировки
Гравировальный станок Roland DE-3 оснащен функцией гравировки по искривленным поверхностям, что особенно важно при нанесении гравировки на заготовки после рубки/штамповки. Используя гравировальные станки Roland вы легко можете обрабатывать самые разнообразные материалы, включая пластики, дерево, цветные металлы, а в случае когда необходимо наносить гравировку на стали и другие труднообрабатываемые материалы, на станок может быть установлен специальный инструмент - алмазный скребок, который выполнит маркировку не рискую сломать мелкий инструмент.

Промышленная маркировка ударным методом
Ударный фотопринтер MPX-95 использует алмазную иглу для нанесения маркировки. При этом алмазная игла бъет с большой частотой с разрешением 1058 dpi вдоль заданного вектора. Отличительной особенностью MPX-95 является возможность маркировки не только по векторным данным, но и по растровой картинке. Оснащенный функцией маркировки по искривленным поверхностям MPX-95 крайне удобен для нанесения маркировки на небольшие объекты при мелкосерийном производстве.





увеличить
увеличить
увеличить
увеличить
увеличить
увеличить
для гравировки
Изготовление печатных плат
Изготовление печатных плат - задача которая может быть решена на большинстве гравировальных и фрезерных станках Roland. Гравировать печатные платы, сверлить и расфрезеровывать отверстия вы сможете с гравировальными станками Roland DE-3 и фрезерными станками Roland SRM-20, MDX-50, MDX-540, MDX-540S. Для удобства работы вы сможете использовать эти станки для изготовления печатных плат с опционально поставляемой программой CopperCAM. С ней вы сможете импортировать данные в Gerber совместимых форматах, готовить управляющие программы для гравировки контуров дорожек и выборки областей как на всей плате так и отдельной области, центровки, сверления и разфрезеровки отверстий, гравировки обозначений, а также вырезки платы по контуру. После подготовки управляющей программы вы можете сделать визуализацию обработки для того чтобы убедится в правильности подготовленной УП. С CopperCAM и станками Roland вы сможете гравировать как одно-, так и двухсторонние печатные платы.

Импорт данных
Вы можете импортировать файлы Gerber совместимых форматов
  • Aser Gerber File (*.TOP/*.BOT)
  • Aser Gerber File (*.CMP/*.SOL)
  • Orcad Gerber File (*.TOP/*.BOT)
  • Osmond Gerber File (*.GRB)
  • Pads Gerber File (*.PHO/*.ART)
  • PSB-Wizard Gerber File (*.GB0/*.GB1)
  • Protel Gerber File (*.GTL/*.GBL)
  • WinTypon-5 File (*.WT5)
Изготовление печатных плат
для гравировки
Нанесение страз
Технология Roland R-Wear является готовым решением для вашего бизнеса. С ее помощью вы можете создавать изображения и рисунки из страз и наносить их на одежду, рекламные и сувенирные изделия. На сегодняшний день украшение стразами одежды, чехлов  мобильных телефонов, сувенирных и персонализированных изделий является горячей тенденцией современной моды. С технологией нанесения страз Roland R-Wear Studio вы сможете разрабатывать собственные уникальные рисунки из страз, наносить текст и изображения. Программа  Roland R-Wear Studio является основой технологии нанесения страз Roland R-Wear. Создавайте в программе изображения и надписи, выложенные из страз. Затем отправляйте макет для гравировки трафарета на любой станок Roland, и переносите их на ваши изделия. Программа содержит библиотеку из более чем 500 типов страз различных размеров и цветов.

Нанесение изображения на ткани
При нанесении страз на ткань, используются стразы с термоклеевым слоем. По макету, созданному в R-Wear Studio, гравируется трафарет на гравировальном станке Roland, после чего в трафарет укладываются стразы, которые переносятся на монтажную пленку и закрепляются на ткани при помощи простого термопресса.

увеличить

Нанесение изображения на изделия
При нанесении страз на любые изделия, не допускающие нагрева, используются стразы без термоклеевого слоя и клей при этом наносится вручную. По макету, созданному в  R-Wear Studio, гравируется трафарет на гравировальном станке Roland, после чего в трафарет наносятся стразы, которые переносятся на монтажную пленку, после чего на стразы наносится клей и стразы закрепляются на изделие.

увеличить
увеличить
увеличить
