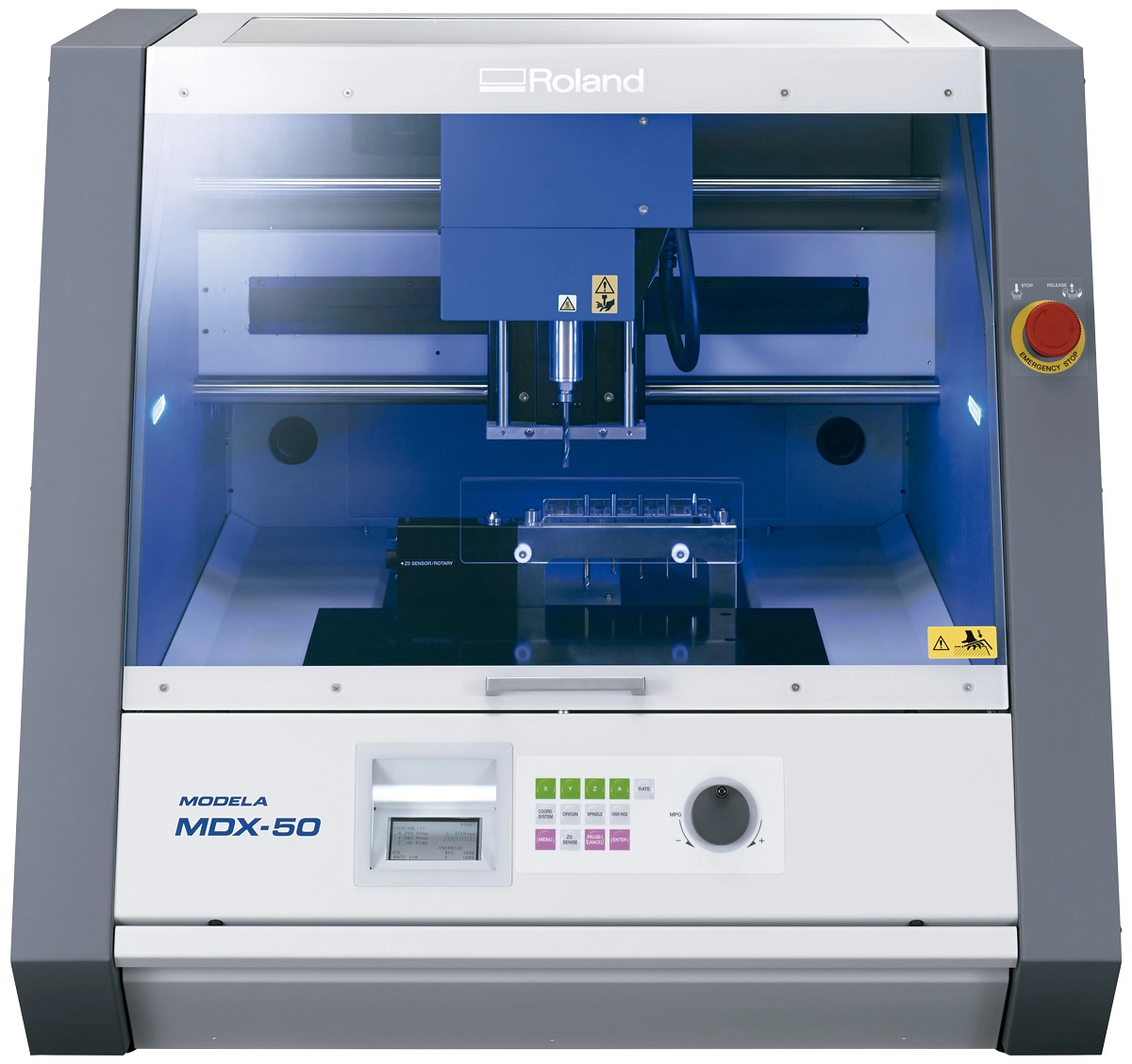

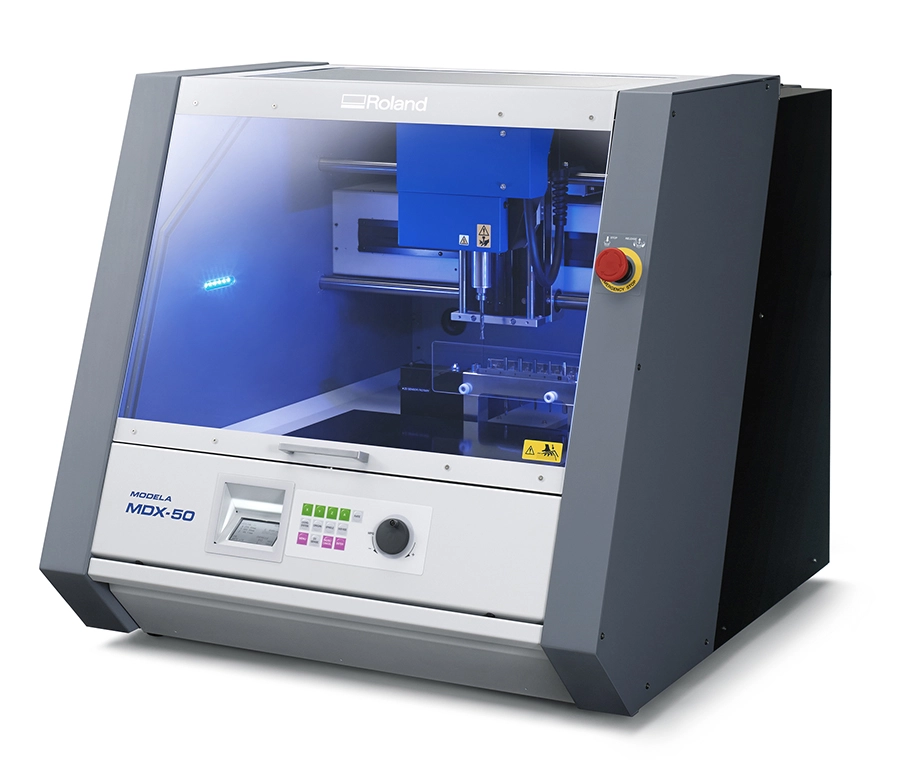

MDX-50 - фрезерный станок серии MODELA

Фрезерные станки с ЧПУ
MDX-50 - фрезерный станок серии MODELA
Модель
926 882
-+
Менеджер свяжется с вами, ответит на вопросы и оформит заказ
Обзор

MDX-50 серии MODELA - станок для изготовления прецизионных моделей для промышленности и образовательных целей.

Фрезерный станок MDX-50 является идеальным автономным решением для моделирования и производства небольшими партий прототипов, опытных образцов, и готовых изделий. Кроме того MDX-50 является эффективным дополнением для производства с помощью технологий 3D печати, поскольку он обеспечивает невероятную механическую точность обработки (до 0,01мм), гладкую чистоту поверхность после финишной обработки, и совместим с огромным количеством разных материалов.

Устройство подходит как для профессионального и промышленного применения, так и для образовательных целей. Настольный фрезерный станок MDX-50 сочетает в себе высокоточное автоматизированное фрезерование вкупе с непревзойденной простотой в использовании, благодаря интуитивно понятному программному обеспечению, специально разработанному для упрощения и ускорения изготовления прототипов, а также снижения эксплуатационных расходов. Новая система автоматической смены инструмента (АСИ), встроенная панель управления, увеличенная рабочая площадь и скорость работы, уменьшают время обработки и упрощают производство.

Это означает, что пользователи с любым уровнем подготовки и бюджета смогут свободно фрезеровать различные функциональные детали с превосходным качеством и механической точностью из широкого спектра материалов.

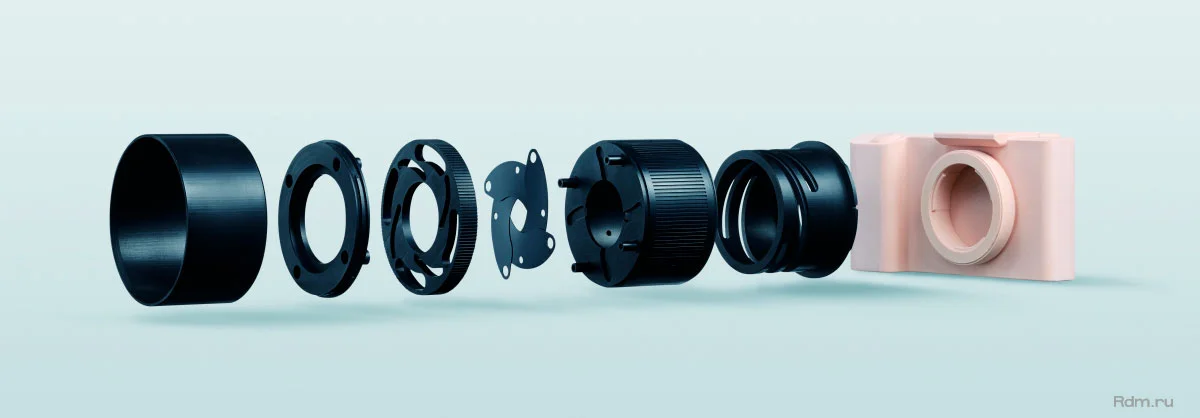

Детали модели фотоаппарата отфрезерованные на MDX-50


Освободите свое время благодаря автоматизации производства

MDX-50 оснащен впечатляющим набором автоматических функций, которые позволяют пользователям станка работать с уверенностью, даже находясь вдали от устройства:

  • Автоматическая смена инструмента позволяет вести круглосуточную фрезеровку без участия оператора;
  • Наличие автосенсора инструмента в автосмене - измеряет длину инструмента для обеспечения точности фрезерования в любой задаче;
  • Опциональная ось вращения доступна для легкой обработки сложных поверхностей:
    • Автоматический поворот заготовки на угол от 0 до 360 градусов;
    • Индексная обработка для 2-сторонней, 4-сторонней, или другой обработки под заданным углом;
    • "Ускорение" - сокращение времени процесса для более быстрого завершения работы.

Комбинация Автоматической смены инструмента и поворотной оси позволяют полностью автоматизировать процесс фрезеровки даже самых сложных изделий.

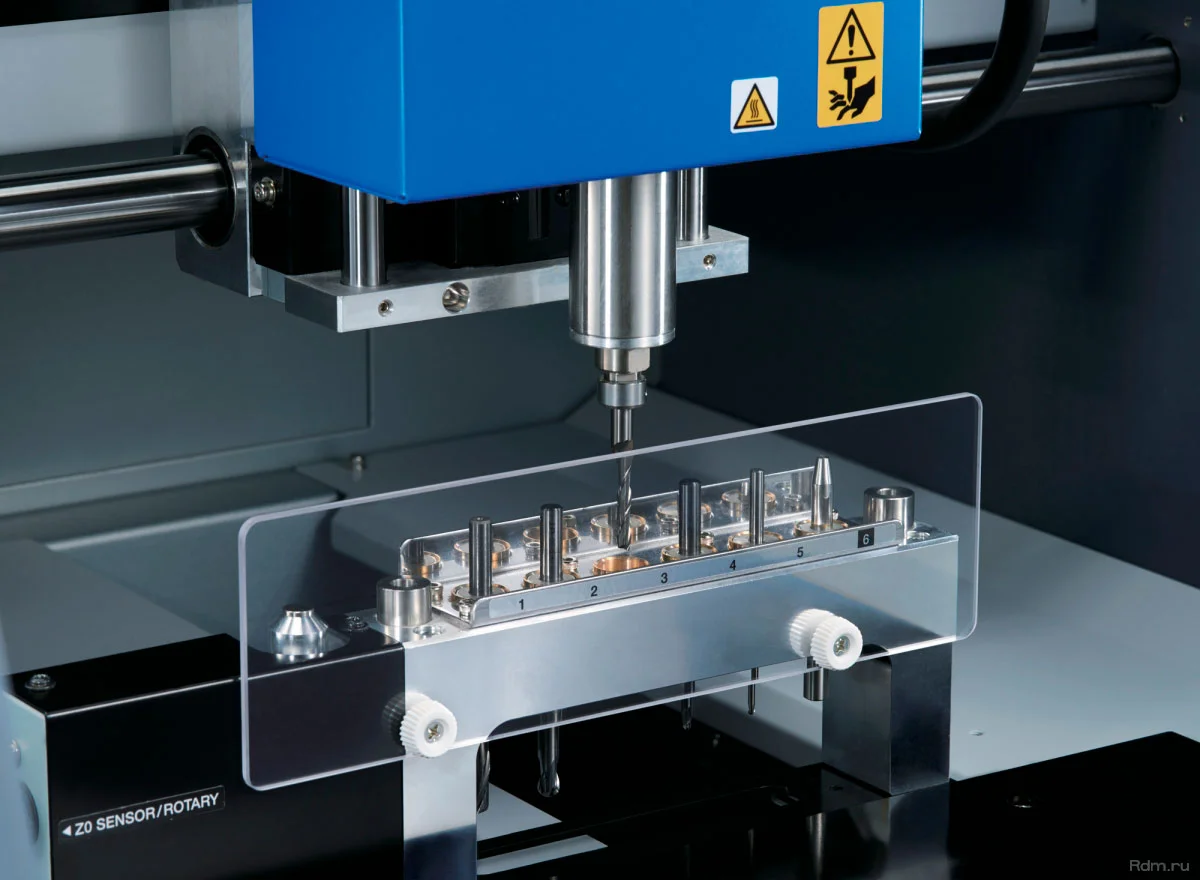

Автосмена инструмента на MDX-50


Простота в эксплуатации и интуитивно понятное программное обеспечение позволяют получить превосходные результаты

MDX-50, имеющий простую, но мощную встроенную панель управления, виртуальную панель управления VPanel, и входящее в комплект программное обеспечение SRP Player, является идеальным решением для обучения фрезерным работам студентов, а также удобным устройством для хобби-энтузиастов и профессионалов.

Встроенная панель управления на передней панели устройства позволяет выполнять почти все операции непосредственно "с самого устройства", что снимает необходимость бегать к компьютеру. Интерфейс же виртуальной панели VPanel аналогичным способом позволяет пользователям вносить изменения в параметры вращения шпинделя или скорости подачи непосредственно во время работы станка.

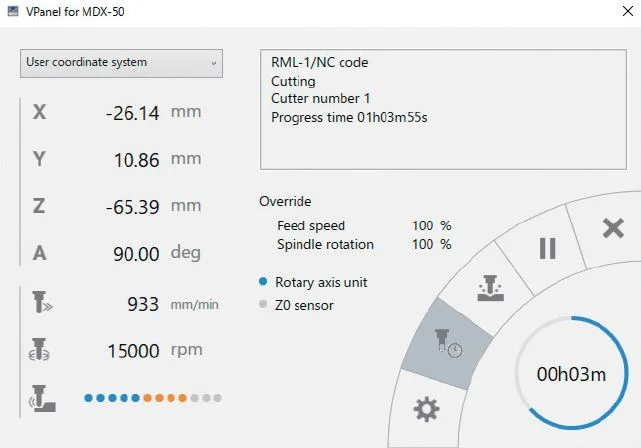

Виртуальная панель управления VPanel MDX-50


Программное обеспечение SRP Player было обновлено для соответствивия расширенным функциям станка MDX-50. Параметры фрезерования могут быть сконфигурированы за пять простых шагов, что делает работу очень простой даже для новичков.

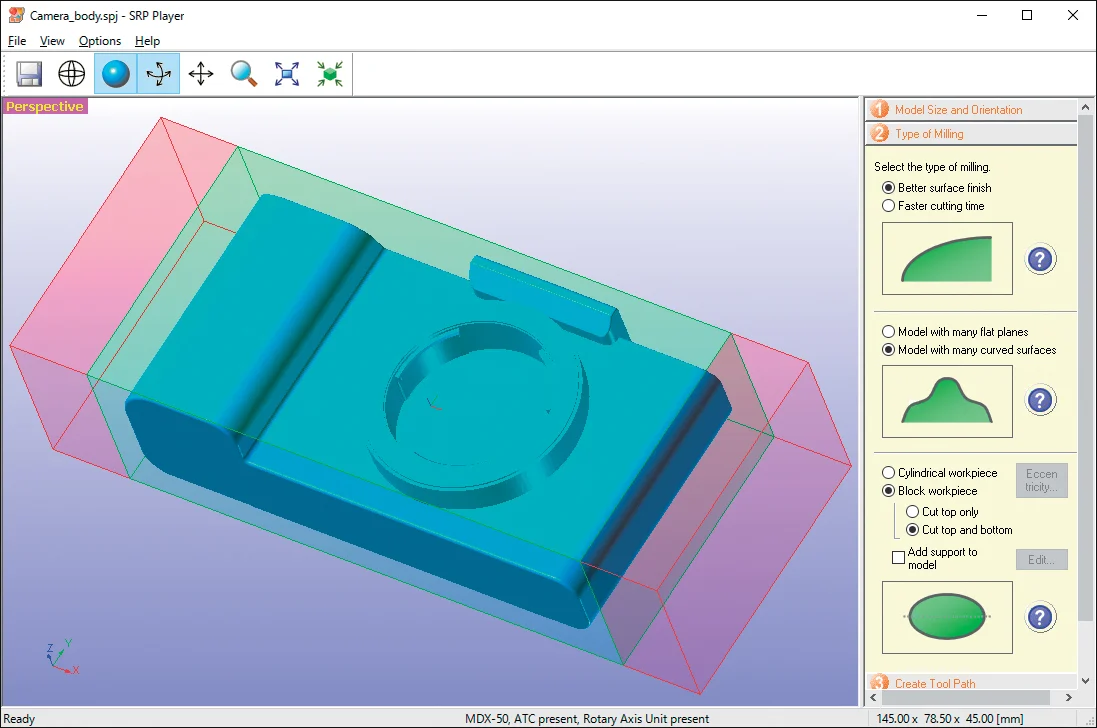

Программа Roland SRP Player


Более высокая производительность прямо «из коробки»

Производительность MDX-50 выросла за счёт увеличенной рабочей области до 400(X) х 305(Y) х 135(Z) мм и повышения скорости обработки (благодаря более быстрой скорости подачи), при одновременном уменьшении времени выполнения задач, и системы Автосмены для непрерывной работы без остановки на ручную смену режущего инструмента. MDX-50 предлагается готовым к работе прямо из коробки, в комплекте с программным обеспечением и без необходимости подключения и настройки дополнительного компрессорного оборудования.


Скорость подачи (мм/мин.) MDX-40A MDX-50
XY 3 000 3 600
Z 1 800 3 000

Прецизионная точность фрезерования различных материалов

MDX-50 обеспечивает исключительное качество чистовой обработки самых разнообразных пород древесины и различных пластиков, таких как ABS, POM (Полиформальдегид), акрила, оргстекла, нейлона, полистирола, модельного пластика, ювелирного воска для моделирования, древесины хвойных и лиственных пород, и многих других материалов. Создавайте прототипы из материалов, аналогичных конечному продукту для тестирования структуры и функциональности, как отдельно, так и в сборке с другими деталями.

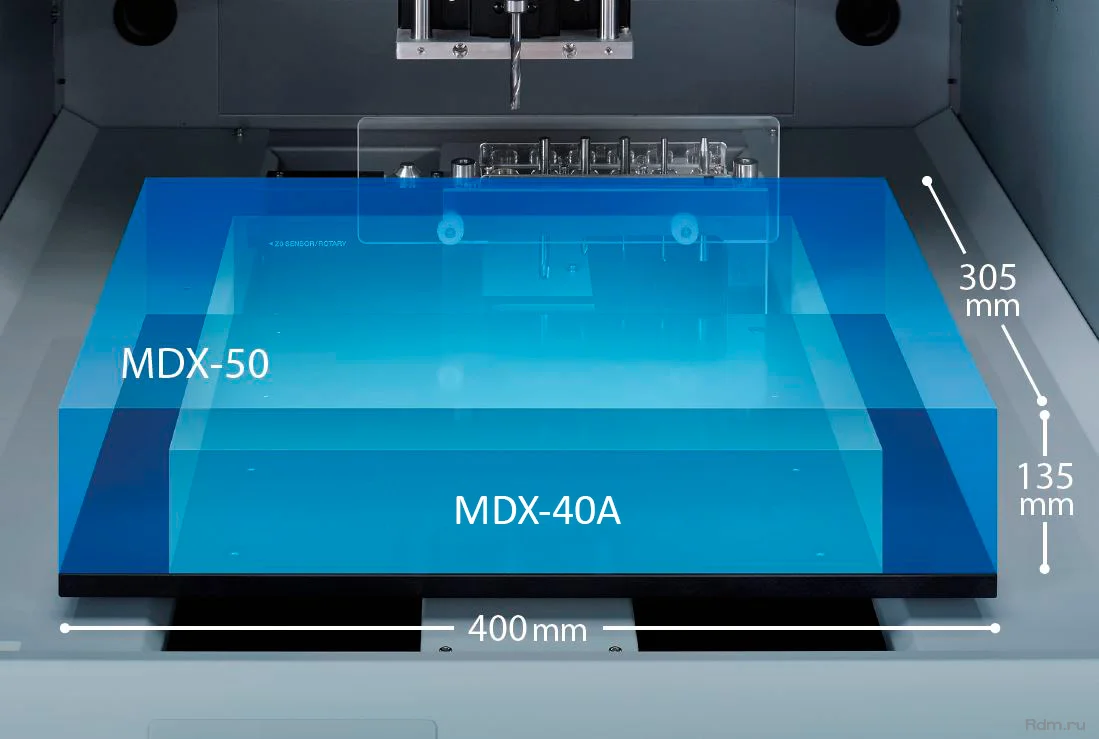

рабочая область станка MDX-50

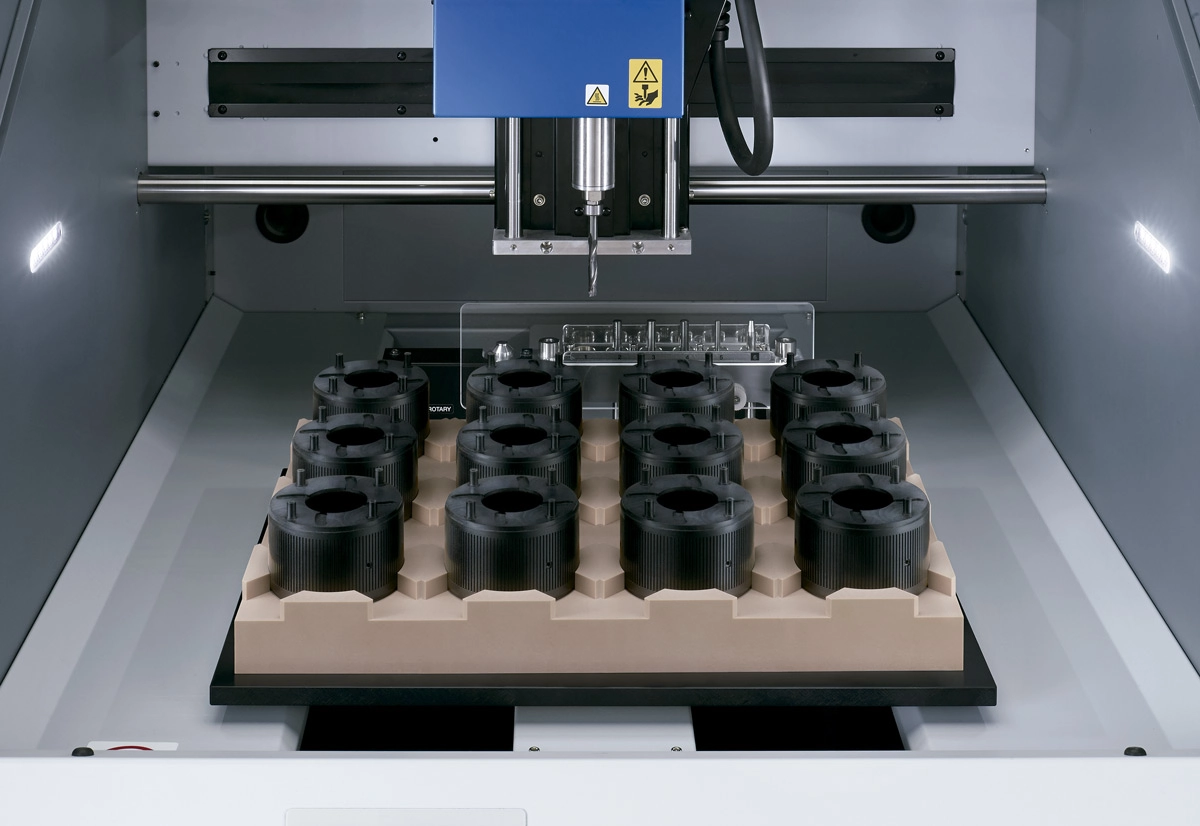

С рабочей областью в 400(X) х 305(Y) х 135(Z) мм, этот мощный трехмерный фрезерный станок может обрабатывать большие одиночные объекты или партии деталей поменьше, что делает его идеальным инструментом для целого ряда применений и прототипов, в том числе:

  • Мелкосерийные детали
  • Клише для тиснения и конгрева
  • Формы для литья
  • Формы для вакуумной формовки
  • Крепления и фиксаторы
  • Оснастка
  • Промышленные панели и шильдики
  • Электроника, печатные платы и корпуса
  • Ювелирные украшения и аксессуары
  • Рельефные доски, рельефные панно
  • 3d игрушки и 3d модели

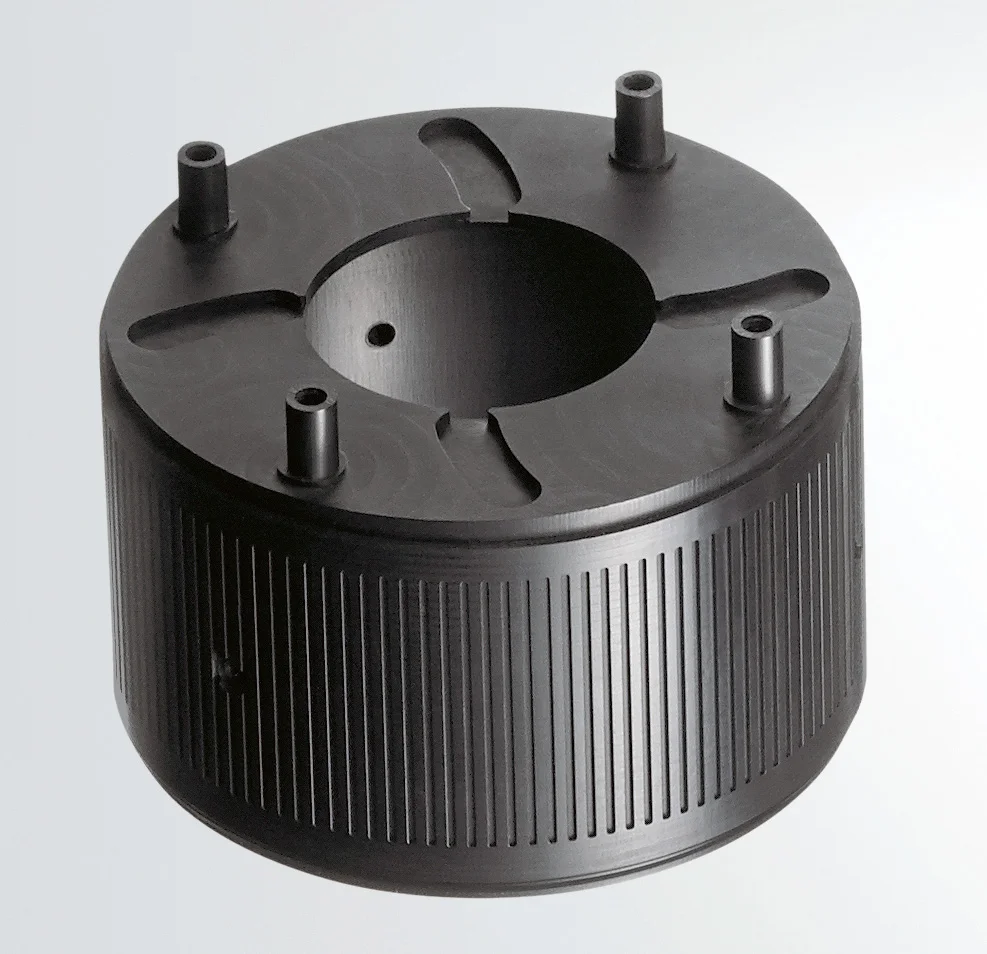

деталь объектива, сделанная на MDX-50


Безопасное, чистое, и удобное производство

Фрезерный станок Roland MDX-50 был разработан для безопасной и бесперебойной работы, что делает его идеальным для офисного использования и в образовательной среде. Защитный кожух гарантирует безопасную работу, а отходы от фрезеровки собираются во встроенном лотке для стружки и пыли, что сохраняет рабочее пространство чистым. Текущий статус выполнения рабочей задачи можно контролировать дистанционно благодаря разноцветной светодиодной индикации, а встроенное освещение рабочей области делает установку заготовок проще и безопаснее.

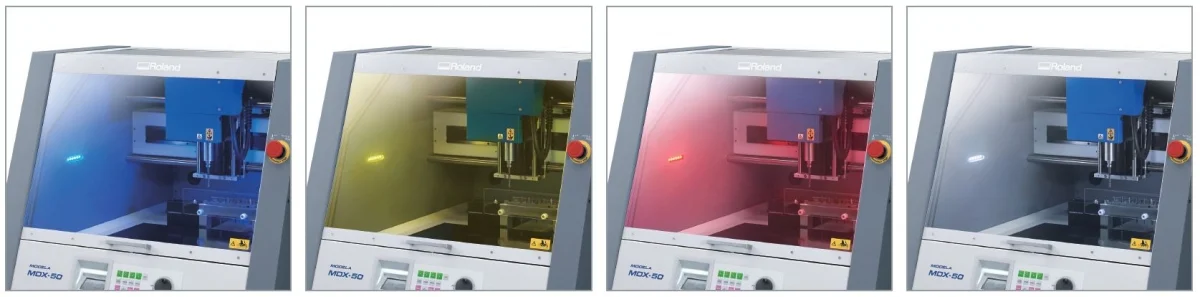

цветная индикация рабочего состояния станка MDX-50


Японская надёжность и оперативная техподдержка

MDX-50 представляет собой надёжное устройство, подкреплённое непревзойденной службой поддержки клиентов по всем вопросам, и поставляется с годовой гарантией от производителя Roland DG.


Дополнительные возможности станка MDX-50

  • Программное обеспечение ClickMill, поставляемое в комплекте, обеспечивает прямое управление станком MDX-50 для выполнения простых операций, таких как, выравнивание поверхности, сверления отверстий, резки карманов и других отделочных процессов, и всё это без необходимости применения дорогостоящих CAD/CAM пакетов;
  • MDX-50 поддерживает промышленный язык программирования G-code для станков с ЧПУ, что делает его подходящим для выполнения самых разных профессиональных, промышленных и образовательных задач.

Скачать брошюру по станку (документ в формате PDF) (PDF, 480 кБ)

Менеджер свяжется с вами, ответит на вопросы и оформит заказ
Характеристики
Модель MDX-50 - фрезерно-гравировальный станок
Количество фрез 6 (включая один калибровочный штифт)
XY размеры стола 400 мм (X) x 305 мм (Y)
Макс. рабочая область 400 мм (X) x 305 мм (Y) x 135 мм (Z)
Максимальная толщина заготовки 100 мм
XYZ двигатели Шаговые двигатели
Скорость перемещения по осям XY 0,1-60 мм/с
Скорость перемещения по оси Z 0,1-50 мм/с
Программное разрешение RML-1: 0,001 мм/шаг, NC-code: 0,001 мм/шаг
Механическое разрешение по осям XY 0,01 мм/шаг
Механическое разрешение по оси Z 0,01 мм/шаг
Двигатель шпинделя бесщеточный электродвигатель постоянного тока
Мощность шпинделя 100 Вт
Частота вращение шпинделя 4.500 – 15.000 об/мин
Крепление инструмента Зажимная цанга в автосмене и державки
Язык команд RML-1, NC-code (G-code)
Энергопотребление 250 Вт
Интерфейс (Подключение) USB
Электропитание переменный ток: от 100 до 240 В ±10%, 50/60 Гц, 1,2 А
Уровень шума при перемещении (без резки): 60 дБ или менее, в режиме ожидания 45 дБ или менее
Рабочая температура от 5 до 40°C
Рабочая влажность от 35 до 80% (без конденсата)
Габаритные размеры устройства 760 (Ш) x 900 (Г) x 732 (В) мм
Габариты в упаковке 1070 (Ш) x 930 (Д) x 1045 (В) мм
Вес 122 кг
Вес в упаковке 142,6 кг
Комплектация Сетевой шнур, USB-кабель, Z0 сенсор, шестигранная отвертка, ключи, Roland Software Package CD-ROM, SRP Player CD-ROM, руководство пользователя.
Применение
для 3D моделирования
Быстрое прототипирование
Фрезерные станки Roland могут использоваться в технологиях быстрого прототипирования SRP (Subtractive Rapid Prototyping). Широкий спектр материалов, который может использоваться в прототипирование, позволяет получить не только визуальный прототип, но и полнофункциональную модель будущего изделия.

для гравировки
Изготовление клише
С гравировальными станками Roland EGX-350, EGX-400 и EGX-600 вы сможете гравировать как блинтовые так и конгревные клише для тиснения. На гравировальных станках Roland можно обрабатывать широкий спектр материалов, используемых для изготовления клише, включая латунь, магний, медь, цинк.

Скорость и точность гравировки

Благодаря высокоскоростным прецизионным шпинделям и точной кинематике гравировальных станков, вы сможете изготавливать клише с высочайшей точностью и качеством проработки мелких деталей. Механика станков разработана с учетом требований высокоскоростной гравировки, а основные узлы собраны на оборудовании со строгим контролем точности с традиционной японской тщательностью. Технология FFP (Feed Forward Processing) применяемая в станках серии PRO: EGX-400 и EGX-600, позволяет предсказывать дальнейшее перемещение инструмента, что в сочетании с серводвигателями по всем осям обеспечивает высокую точность обработки даже при высоких скоростях подач.

Программное обеспечение для гравировки

Программное обеспечение Roland EngraveStudio, поставляемое в комплекте со станками EGX-350 позволяет создавать программу изготовления клише «одной кнопкой». Вам необходимо выбрать векторный эскиз клише, указать глубину и выбрать инструмент из библиотеки программы, после чего программа автоматически рассчитает траектории гравировки, сделает визуализацию и позволит оценить время работы станка. Благодаря открытой архитектуре станков Roland, вы можете готовить программу обработки не только в программах, поставляемых со станком, но и в любых сторонних программах включая CorelDraw и ArtCAM.



Изготовление клише из латуни на гравировальном станке Roland
Изготовление клише из магния на гравировальном станке Roland
Изготовление клише из латуни на гравировальном станке Roland
Изготовление клише из латуни на гравировальном станке Roland
для гравировки и 3D моделирования
Образование
Более 300 учебных заведений в России используют в своем учебном процессе фрезерные станки Roland.

Основой качественной подготовки специалистов-технологов является сочетание получаемых теоретических знаний с практическими навыками работы. Использование фрезерных станков Roland в учебном процессе дает возможность изготовить детали, спроектированные при помощи CAD технологий. Без этого, все, что спроектировано учащимся с помощью компьютера, так и останется существовать только в виртуальном мире. Отличительной особенностью фрезерных станков Roland являются компактность, наличие программного обеспечения в комплекте поставки, и возможность установки сканирующей головки на многие модели станков.

Фрезерные станки Roland могут быть установлены на письменном столе студента или школьника и фактически будут являться «персональным станком с ЧПУ». При этом фрезерные станки Roland обладают всеми атрибутами промышленных станков с ЧПУ.

Программное обеспечение станка позволяет осуществить все стадии разработки и изготовления изделия:
  • формирование (разработка) компьютерной 3D модели изделия;
  • компьютерное моделирование процесса изготовления изделия;
  • формирование управляющей программы и изготовление изделия на станке с ЧПУ.

Немаловажна и возможность импорта файлов 3D моделей формата stl, dxf, iges разработанных с помощью других CAD систем, для последующего их изготовления, что позволяет использовать станки в процессе обучения любым CAD программам. Интересно, что на модель Roland MDX-40A может быть установлена сканирующая головка, что позволяет использовать станок как 3-х мерный сканер. То есть станок позволяет с помощью специальной головки оцифровывать реальный трехмерный объект в компьютер и далее работать с ним, как с трехмерной компьютерной моделью.


Также фрезерные и гравировальные станки Roland используются в процессе обучения проектированию печатных плат, благодаря простой в использовании программе CoopperCAM студенты в течении считанных минут смогут изготовить на станке плату только что спроектированную в P-CAD. Опыт установки фрезерных станков в школах, колледжах и ВУЗах России показал, что студенты успешнее, а главное с большим интересом и даже удовольствием осваивают CAD/CAM технологии.
увеличить
увеличить
увеличить
увеличить
для гравировки и 3D моделирования
Деревообработка
Обрабатывайте различные породы дерева создавая уникальные изделия, сувениры, игрушки и многое другое
Аксессуары
ZCL-50

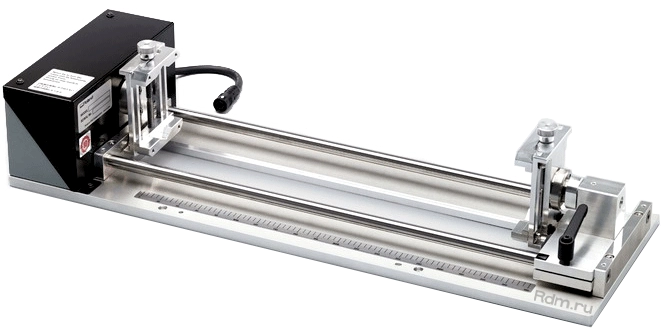

ZCL-50, 4-я ось вращения для MDX-50
