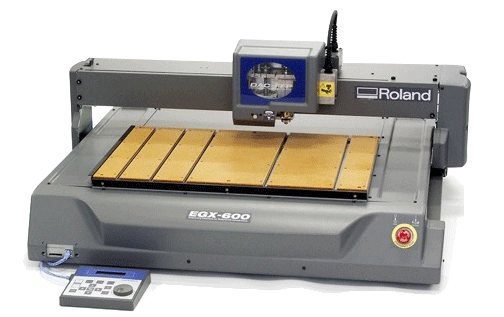

EGX-400 и EGX-600 - гравировальные станки

Гравировальные станки
EGX-400 и EGX-600 - гравировальные станки
Модель
0
-+
Менеджер свяжется с вами, ответит на вопросы и оформит заказ
Обзор

Гравировальные станки

EGX PRO - серия гравировальных станков, оснащенная передовыми промышленными технологиями с мощностью, размерами стола и скоростью профессиональных гравировальных машин, но по доступным ценам. EGX-400 и EGX-600 оснащены шпинделем мощностью 70 Ватт и скоростью вращения 30.000 об/мин. Станки EGX-400 и EGX-600 идеально подходят для изготовления высокоточных типографских штампов для тиснения и конгрева. Кроме того станки гравируют именные таблички, бирки, медальоны, трехмерные надписи, приборные панели, печатные платы и многое другое.

Максимальная рабочая область:
EGX-600: 610 мм (W) x 407 мм (Y) x 42.5 мм (Z),
EGX-400: 407 мм (W) x 305 мм (Y) x 42.5 мм (Z).

  • Доступная цена;
  • Цифровые высокоточные бесщеточные серводвигатели переменного тока по всем осям;
  • Шпиндель 30.000 об/мин с повышенным крутящим моментом и уменьшенной вибрацией;
  • 2D и 3D гравировка;
  • Автоматическое определение поверхности;
  • Буфер данных для повторной гравировки 2 Мб;
  • Возможность создания поточной линии из нескольких машин;
  • Программное обеспечение Roland в комплекте.
Менеджер свяжется с вами, ответит на вопросы и оформит заказ
Описание

EGX-400 и EGX-600 - гравировальные станки серии PRO

Скорость и точность

Машины серии EGX PRO оснащены технологией Feed Forward Processing (FFP), которая предсказывает перемещение инструмента. Roland объединил технологию FFP с ременными приводами и цифровыми бесщеточными серводвигателями переменного тока по осям X, Y и Z что позволяет сохранять точность даже при высоких скоростях гравировки. пример гравировки на EGX-400 и EGX-600

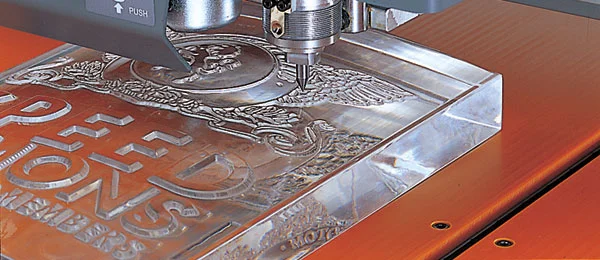

Гравировка по искривленным поверхностям

Гравировка по искривленным поверхностям на EGX-400 и EGX-600 Гравировальный станки EGX-400 и EGX-600 оснащены электронным носиком позволяющим гравировать по искривленным поверхностям. При его использовании инструмент носик ходит по поверхности материала, а инструмент выставлен на глубину гравировки. Это позволяет использовать станок для гравировки как различных сувенирных изделий, так и для гравировки промышленных панелей, которые редко бывают идеально плоскими.

Широкий спектр материалов

EGX PRO позволяет гравировать широкий спектр материалов, включая пластмассу, оргстекло и такие цветные металлы такие как медь, алюминий, латунь, магний и др. Что позволяет использовать станки для различных задач, от гравировки до изготовления штампов, клише и небольших форм.

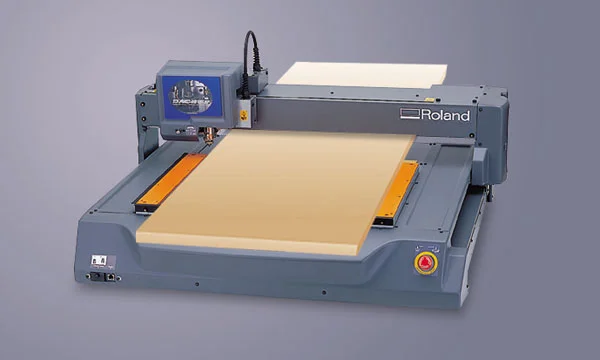

Крепление заготовок

Станки оборудованы столом с Т-образными пазами и струбцинами для крепления заготовок. При необходимости стол может быть легко снять, под столом находится сковзное отверстие, что максимально удобно при гравировки заготовок большой высоты. Так же при гравировки протяженных объектов на станке предусмотрены просвет по оси X, что позволяет гравировать на объектах практически любой длинны.
Крепление заготовок на EGX-400 и EGX-600

Безопасность и удобство работы

пульт управления EGX-400 и EGX-600
Пульт управления расположен отдельно от машины, позволяя запускать и останавливать гравировку на безопасном расстоянии от машины.

Гравировка on-line

Контроллер ввода/вывода позволяет подключать последовательно несколько EGX PRO для создания поточной линии гравировки.

Совместимость

EGX PRO позволяет гравировать широкий спектр материалов, включая пластмассу, оргстекло и даже цветные металлы такие как медь и алюминий.

Программное обеспечение

EGX PRO поставляется с полным набором программного обеспечения для гравировки. Перед началом обработки программа Virtual MODELA моделирует конечный вид изделия. Программа Dr Engrave необходима для высококачественной гравировки в том числе с использованием шрифтов True Type. Программа 3D Engrave необходима для создания трехмерных рельефов. Дополнительно поставляется встраиваемый модуль EZ Engrave включающий специальные шрифты ADA Design и варианты текстурных заливок. Все программное обеспечение совместимо с WindowsТM 98/Me/2000/XP/Vista/7/8/10.

программа Roland Dr.Engrave
Характеристики
Модель EGX-400 EGX-600
Макс. рабочая область 407 мм (X) x 305 мм (Y) x 42,5 мм (Z) 610 мм (X) x 407 мм (Y) x 42,5 мм (Z)
Доступная толщина материала 40 мм
XYZ двигатели Серводвигатель переменного тока (с поддержкой DAC-FFP)
Скорость подачи 0,5 мм/с , 1~100 мм/с по осям XY, и 0,5 мм/с, 1~50 мм/с по оси Z
Ускорение 0,1 G и 0,05 G
Программное разрешение 0,01 мм/шаг
Механическое разрешение 0,003 мм/шаг по осям XY и 0,0025 мм/шаг по оси Z
Двигатель шпинделя Беcщеточный двигатель постоянного тока 72 Вт
Скорость вращения 8.000 - 30.000 об/мин
Держатель инструмента Зажимные цанги
Точность позиционирования ± 0,1 % от перемещения, или ± 0,1 мм, каким бы не было перемещение (при отсутствии нагрузки)
Точность повторения 0,05 мм
Дисплей Жидкокристаллический дисплей (с подсветкой)
Клавиши управления MENU, ENTER / PAUSE, SPINDLE, XYZ ORIGIN SET, XYZ Cursor,
FAST FEED, COPY, Dial
Интерфейс Parallel (стандарт Centoronics)
Serial (стандарт RS-232C) , External connector 1 , External connector 2
Буфер данных 2 MB
Электропитание 100 , 117 , 230 , 240 В± 10%
Энергопотребление 350 ВA
Габариты 795 мм (Ш) x 719 мм (Г) x 521 мм (В) 995 мм (Ш) x 820 мм (Г) x 521 мм (В)
Вес 51 кг 64 кг
Условия эксплуатации Температура: 5° - 40° C
Влажность: от 35 до 80% (без конденсата)
Комплектация Панель управления, кабель панели управления, сетевой кабель, насадка регулятор глубины, цанга (4.36 мм), струбцины , гаечный ключ (17 мм, 10 мм), шестигранный ключ, шестигранная отвертка, CD-ROM с комплектом программного обеспечения Roland, инструкция пользователя
Применение
для гравировки
Изготовление сувениров и наград
Компания Roland является лидером в производстве оборудования для гравировки, для изготовление сувениров, наградной продукции и персонализации. С оборудованием Roland вы сможете выполнять изготовление сувениров и наносить гравировку на самые разнообразные изделия из пластика, стекла и металла включая кубки, медали, жетоны, подвески, бокалы, бутылки, столовое серебро и многое многое другое.
для гравировки
Изготовление клише
С гравировальными станками Roland EGX-350, EGX-400 и EGX-600 вы сможете гравировать как блинтовые так и конгревные клише для тиснения. На гравировальных станках Roland можно обрабатывать широкий спектр материалов, используемых для изготовления клише, включая латунь, магний, медь, цинк.

Скорость и точность гравировки

Благодаря высокоскоростным прецизионным шпинделям и точной кинематике гравировальных станков, вы сможете изготавливать клише с высочайшей точностью и качеством проработки мелких деталей. Механика станков разработана с учетом требований высокоскоростной гравировки, а основные узлы собраны на оборудовании со строгим контролем точности с традиционной японской тщательностью. Технология FFP (Feed Forward Processing) применяемая в станках серии PRO: EGX-400 и EGX-600, позволяет предсказывать дальнейшее перемещение инструмента, что в сочетании с серводвигателями по всем осям обеспечивает высокую точность обработки даже при высоких скоростях подач.

Программное обеспечение для гравировки

Программное обеспечение Roland EngraveStudio, поставляемое в комплекте со станками EGX-350 позволяет создавать программу изготовления клише «одной кнопкой». Вам необходимо выбрать векторный эскиз клише, указать глубину и выбрать инструмент из библиотеки программы, после чего программа автоматически рассчитает траектории гравировки, сделает визуализацию и позволит оценить время работы станка. Благодаря открытой архитектуре станков Roland, вы можете готовить программу обработки не только в программах, поставляемых со станком, но и в любых сторонних программах включая CorelDraw и ArtCAM.



Изготовление клише из латуни на гравировальном станке Roland
Изготовление клише из магния на гравировальном станке Roland
Изготовление клише из латуни на гравировальном станке Roland
Изготовление клише из латуни на гравировальном станке Roland
для гравировки
Изготовление табличек и шильдиков
С гравировальными станками Roland вы можете изготавливать таблички и вывески из различных материалов включая пластики, дерево, металлы и искуственный камень. Гравируя двухслойные пластики самых различных цветов вы сможете делать бейджики, номерки, изготавливать таблички, а нанося гравировку на оргстекло, создавать акрилайты высочайшего качества.

Все гравировальные станки поставляются в комплекте с мощным программным обеспечением, программы позволяют использовать как шрифты стандарта TrueType, так и создавать собственные однопроходные шрифты, для изготовления табличек и шильдиков. Вы можете создавать ваши собственные изображения, а также импортировать растровый или векторный графический файл. В комплекте со станками поставляются драйвера для Windows, которые позволяют выполнять гравировку напрямую из любых векторных программ, таких как CorelDRAW, AutoCAD, Illustrator и т. д.



увеличить
увеличить
увеличить
увеличить
для гравировки
Промышленная маркировка
Компания Roland предлагает два метода нанесения промышленной маркировки. Первый метод традиционный - гравировка. Используя гравировальные станки Roland EGX-350, EGX-360, EGX-400 и EGX-600 вы можете гравировать надписи, указатели, серийные номера на самых различных деталях, от табличек на оборудовании и приборных панелях, до конечных изделий. Второй метод нанесения маркировки - ударный. Используя ударный фотопринтер MPX-95, вы также сможете маркировать различные изделия, при этом материал не удаляется, как при традиционной гравировке, а деформируется как при чеканке.

Промышленная маркировка методом гравировки
Гравировальные станки Roland EGX-350, EGX-360, EGX-400 и EGX-600 оснащены функцией гравировки по искривленным поверхностям, что особенно важно при нанесении гравировки на заготовки после рубки/штамповки. Используя гравировальные станки вы легко можете обрабатывать самые разнообразные материалы, включая пластики, дерево, цветные металлы, а в случае когда необходимо наносить гравировку на стали и другие труднообрабатываемые материалы, на станок может быть установлен специальный инструмент - алмазный скребок, который выполнит маркировку не рискую сломать мелкий инструмент.

Промышленная маркировка ударным методом
Ударный фотопринтер MPX-95 использует алмазную иглу для нанесения маркировки. При этом алмазная игла бъет с большой частотой с разрешением 1058 dpi вдоль заданного вектора. Отличительной особенностью MPX-95 является возможность маркировки не только по векторным данным, но и по растровой картинке. Оснащенный функцией маркировки по искривленным поверхностям MPX-95 крайне удобен для нанесения маркировки на небольшие объекты при мелкосерийном производстве.





увеличить
увеличить
увеличить
увеличить
увеличить
увеличить
для гравировки
Изготовление печатных плат
Изготовление печатных плат - задача которая может быть решена на большинстве гравировальных и фрезерных станках Roland. Гравировать печатные платы, сверлить и расфрезеровывать отверстия вы сможете с гравировальными станками Roland EGX-350, EGX-360, EGX-400, EGX-600 и фрезерными станками Roland SRM-20, MDX-50, MDX-540, MDX-540S. Для удобства работы вы сможете использовать эти станки для изготовления печатных плат с опционально поставляемой программой CopperCAM. С ней вы сможете импортировать данные в Gerber совместимых форматах, готовить управляющие программы для гравировки контуров дорожек и выборки областей как на всей плате так и отдельной области, центровки, сверления и разфрезеровки отверстий, гравировки обозначений, а также вырезки платы по контуру. После подготовки управляющей программы вы можете сделать визуализацию обработки для того чтобы убедится в правильности подготовленной УП. С CopperCAM и станками Roland вы сможете гравировать как одно-, так и двухсторонние печатные платы.

Импорт данных
Вы можете импортировать файлы Gerber совместимых форматов
  • Aser Gerber File (*.TOP/*.BOT)
  • Aser Gerber File (*.CMP/*.SOL)
  • Orcad Gerber File (*.TOP/*.BOT)
  • Osmond Gerber File (*.GRB)
  • Pads Gerber File (*.PHO/*.ART)
  • PSB-Wizard Gerber File (*.GB0/*.GB1)
  • Protel Gerber File (*.GTL/*.GBL)
  • WinTypon-5 File (*.WT5)
Изготовление печатных плат
