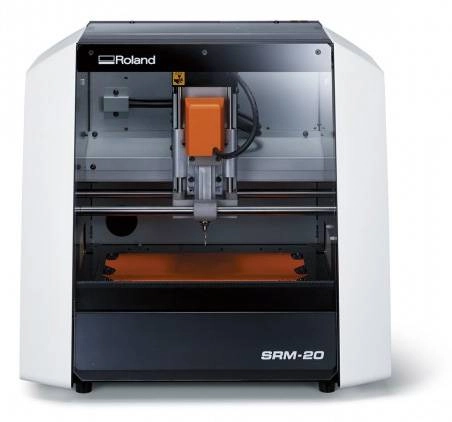

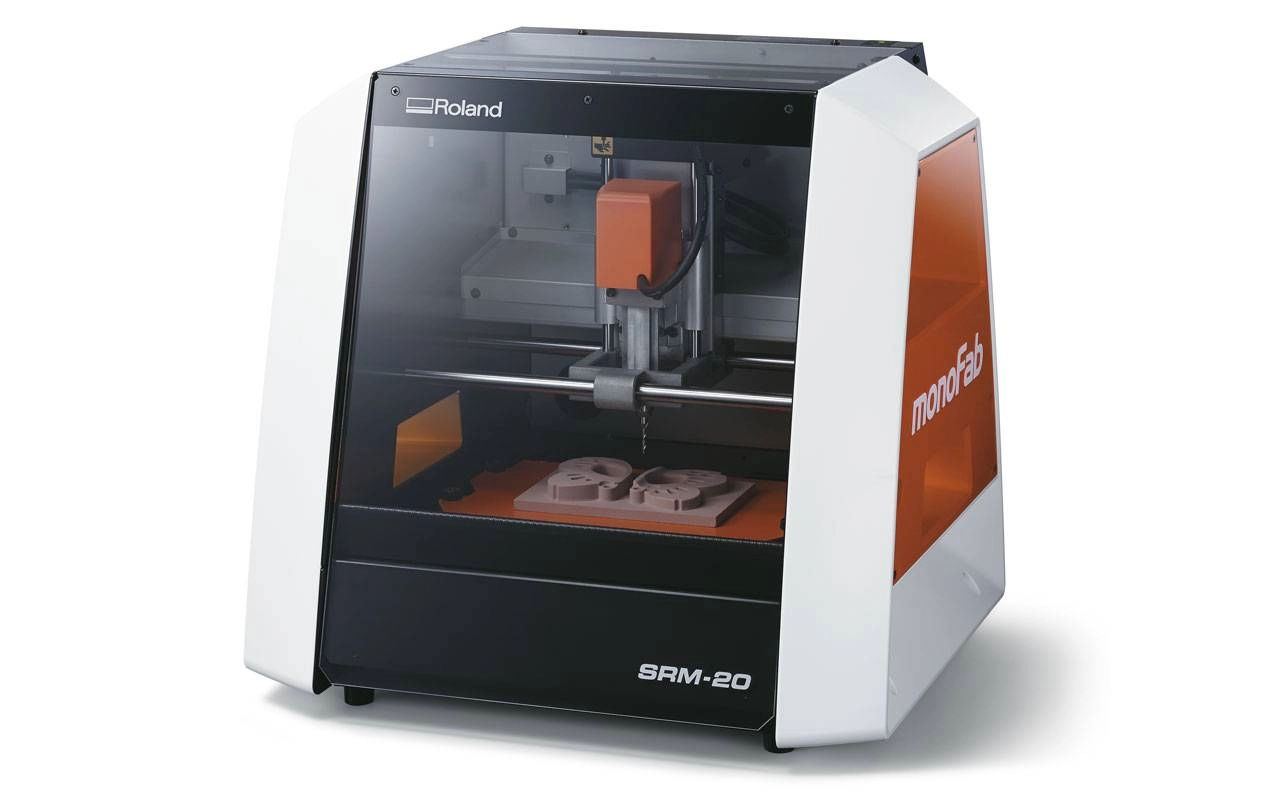

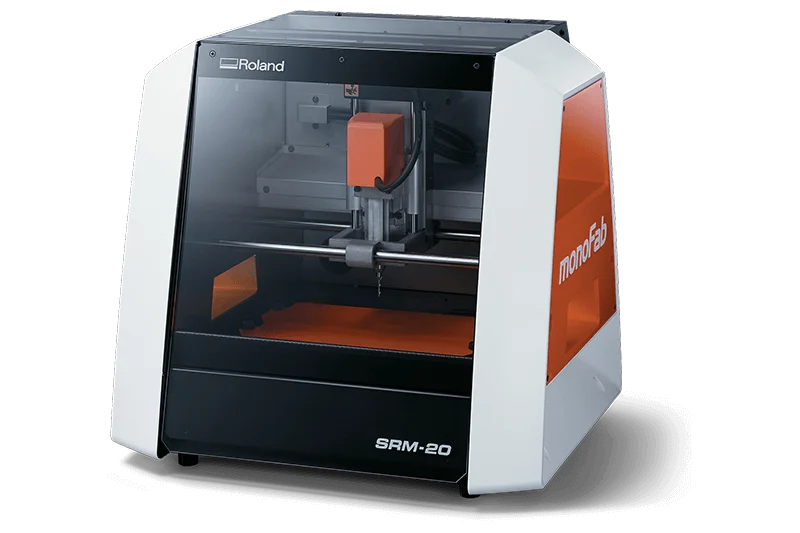

SRM-20 - фрезерный станок Roland серии MonoFab

SRM-20 - фрезерно-гравировальный станок Roland серии MonoFab, может обрабатывать различные материалы для моделирования, такие как модельный пластик, дерево, акрил и модельный воск. Фрезерный станок SRM-20 отличается компактным размером, высокой функциональностью и доступной ценой.

Roland
Фрезерные станки с ЧПУ

SRM-20 - фрезерный станок Roland серии MonoFab

Модель
726 620
-+
Менеджер свяжется с вами, ответит на вопросы и оформит заказ
Обзор

SRM-20 - фрезерно-гравировальный станок Roland серии MonoFab.

Новое поколение настольных фрезерных машин

Roland SRM-20 представитель новейшего поколения настольных фрезерных машин для офиса, дизайн студии или института. Являясь пионером создания настольных машин с 1986 года, roland продолжает совершенствовать свой опыт в области точности обработки, и достижения эффективности при использовании компактного формата. SRM-20 это инновационные характеристики, новый шпиндель, новые цанги, и новое программное управление. Как результат мы достигли нового качества обработки, скорости и простоты в использовании. SRM-20 может обрабатывать различные материалы для моделирования, такие как модельный пластик, дерево, акрил и модельный воск. Большой выбор опциональных цанг позволяет использовать различные инструменты для того, чтобы вы могли выбрать оптимальный для черновой и чистовой обработки.

SRM-20 - фрезерно-гравировальный станок Roland серии MonoFab


Фрезерный станок SRM-20 отличается компактным размером, высокой функциональностью и доступной ценой. Этот станок, способен легко разместиться у вас дома, в офисе, учебном классе или аудитории, обеспечивает простоту и удобство процесса изготовления реалистичных деталей и прототипов. Если вы хотите изготавливать высококачественные изделия методом фрезерования и не являетесь специалистом в этой области, обратите внимание на SRM-20 — одну из самых точных и простых в эксплуатации фрезерных машин с ЧПУ в своем классе.


Создание реалистичных моделей и прототипов

Компактный фрезерный станок SRM-20 работает с различными материалами, включая воск для моделирования, древесину, модельный пластик, акрил, полиацетат, АБС и поликарбонат, что позволяет создавать высокоточные реалистичные 3d-прототипы, которые практически идентичны оригиналам изделий.

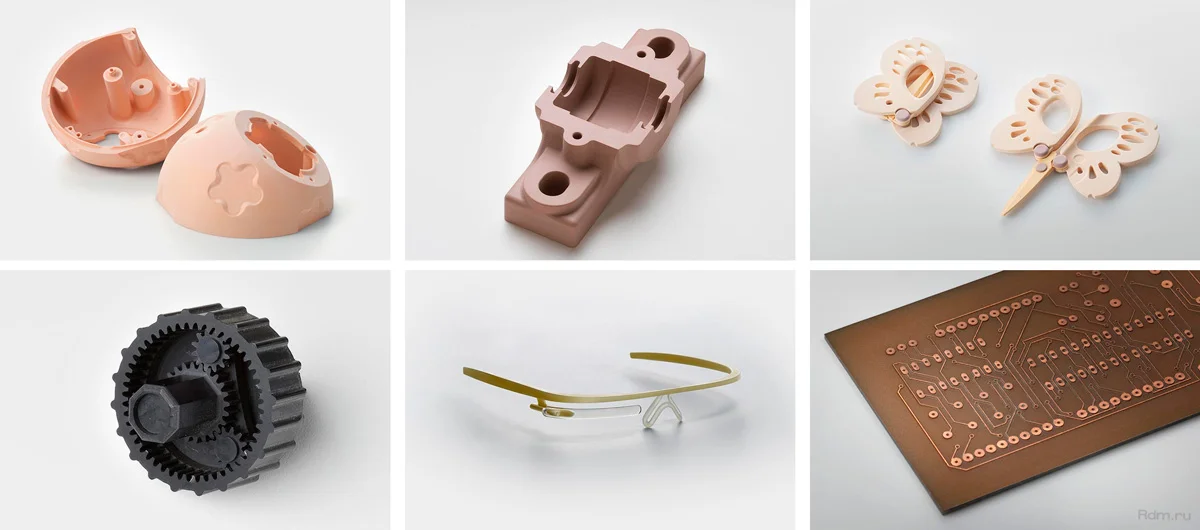

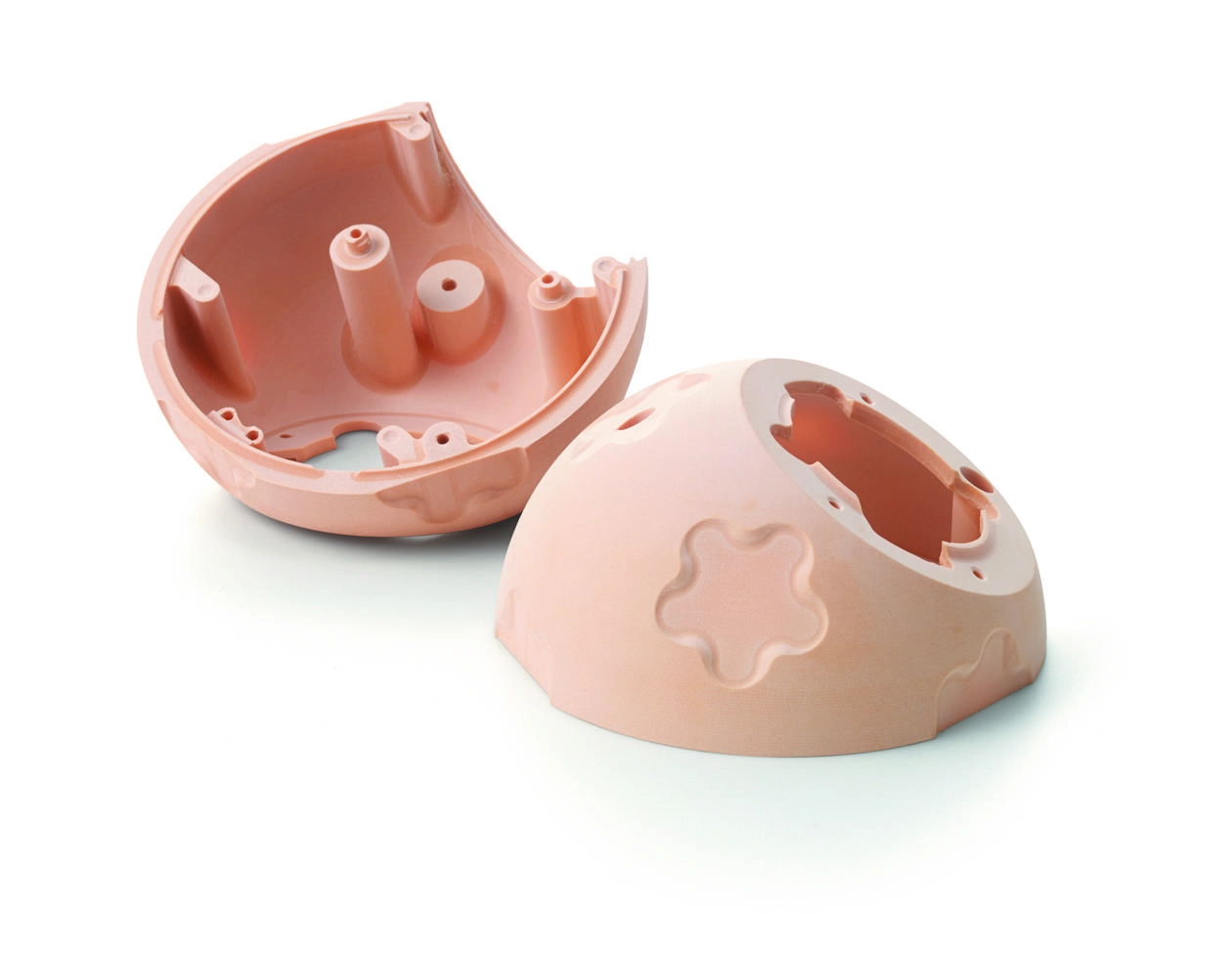

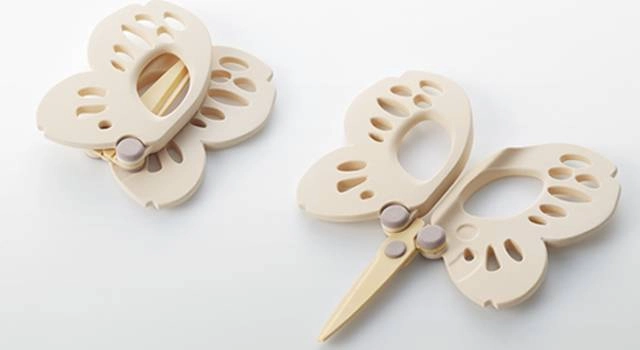

Образцы прототипов, сделанных на станке SRM-20


Программное обеспечение, понятное даже новичкам

MODELA Player 4, это CAM-программа автоматически просчитывающая и показывающая траектории инструмента для обработки 3D-модели созданной в любой из коммерческих 3D CAD-программ, которые могут быть скачаны из интернета. iModela Creator, 2D-программа для гравировки и обработки прочих данных в 2D-формате. ClickMILL может использоваться вручную для сверления, обратки пазов и т.п. Все программы могут использоваться вместе или по отдельности, в зависимости от стоящей задачи.

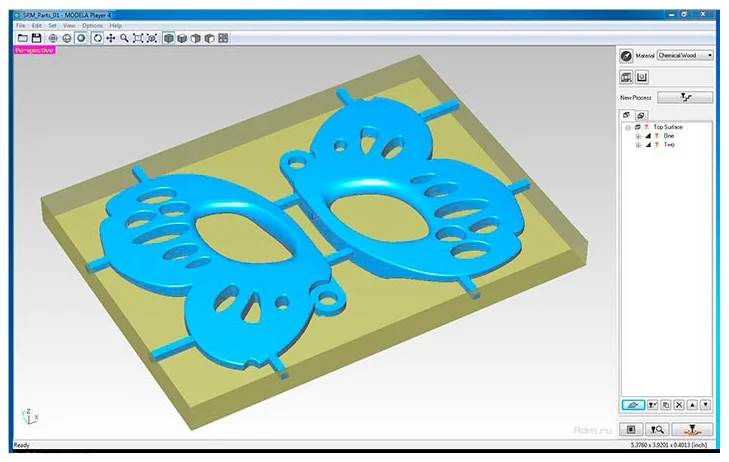

программа MODELA Player 4 для станка SRM-20


Удобная виртуальная панель управления VPanel обеспечивает простоту фрезерования

SRM-20 оснащен виртуальной панелью управления VPanel с простым интерфейсом, в котором можно регулировать положение инструмента и перемещать курсором шпиндель с инструментом для того, чтобы задать точку начала фрезерования. Кроме того, при помощи VPanel можно с легкостью управлять скоростью подачи материала и вращения шпинделя, приостанавливать и возобновлять рабочий процесс, а также отслеживать процесс фрезерования по осям X,Y и Z с индикацией перемещения в миллиметрах. Обороты шпинделя и скорость перемещения может быть изменена прямо во время работы, чтобы вы могли получить наилучший результат за наименьшее время.

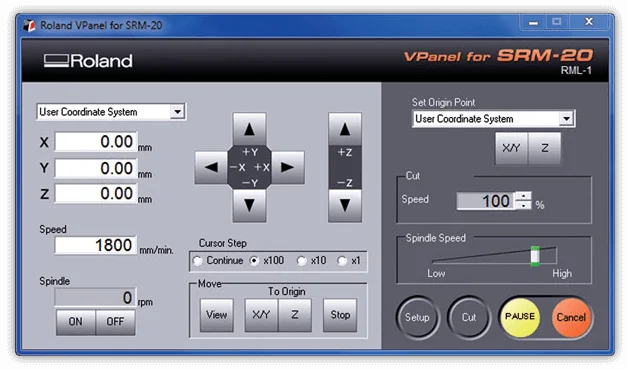

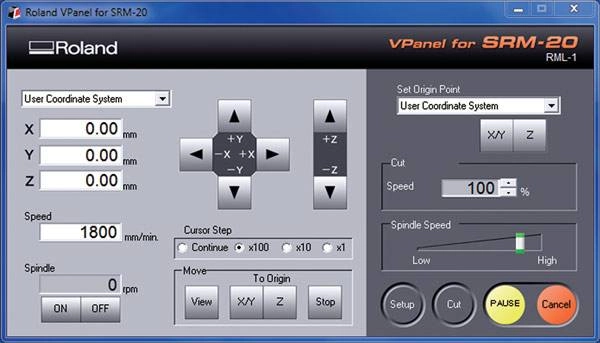

панель управления VPanel для станка SRM-20


Чистота, порядок и безопасность в вашем офисе

Корпус SRM-20 полностью закрыт, что уменьшает образование пыли и снижает уровень шума. Сбоку на корпусе станка расположено смотровое окно, через которое можно легко наблюдать за процессом выполнения рабочих операций. SRM-20 имеет специальный поднос, в который попадают все стружки, для того чтобы вы могли легко вручную, или с помощью пылесоса. Для дополнительной безопасности, машина имеет функцию аварийной остановки при открытии крышки во время работы, и возобновляет процесс фрезерования только после того, как пользователь закроет крышку и нажмет кнопку «Продолжить».

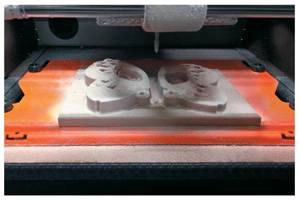

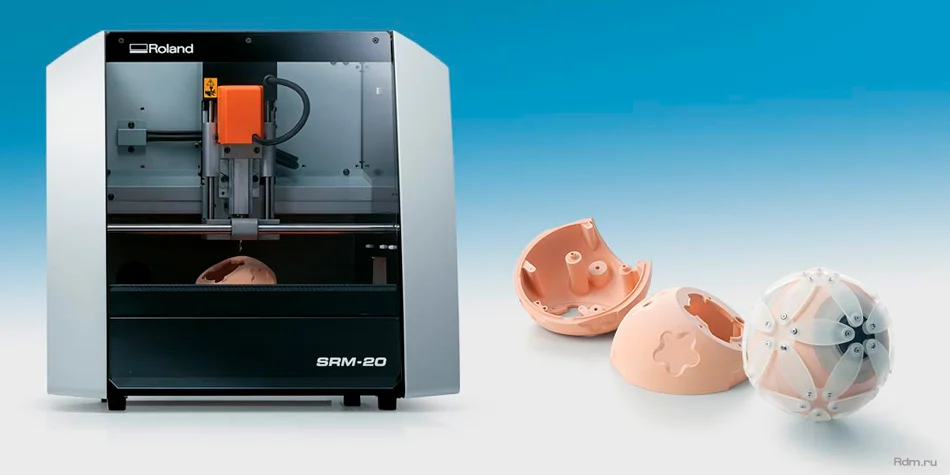

чистота, порядок и безопасность работы на станке SRM-20


Надежность и функциональность

Фрезерный станок Roland SRM-20 оснащен такими ультрасовременными особенностями, как герметичная конструкция, которая предотвращает попадание отходов производства внутрь шпинделя и оси Y, защищая эти компоненты от повреждения опилками, образующимися в ходе фрезерования, и повышая срок службы оборудования в цело, независимая цанговая система для эффективного фрезерования, чтобы быстро задать базовую точку на оси Z или выполнить замену инструмента, необходимо установить цанговый патрон, соответствующий диаметру хвостовика.

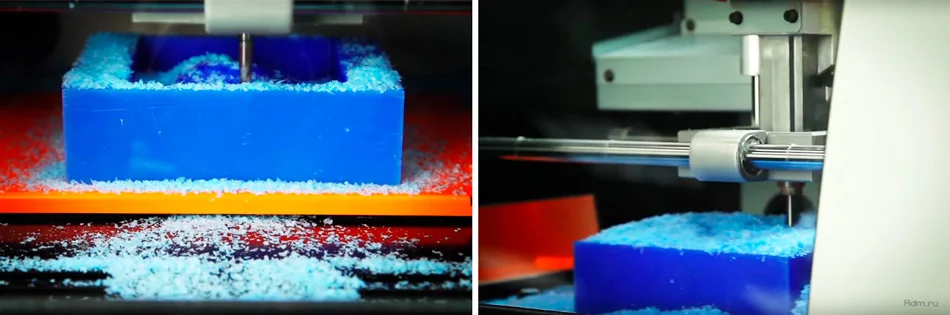

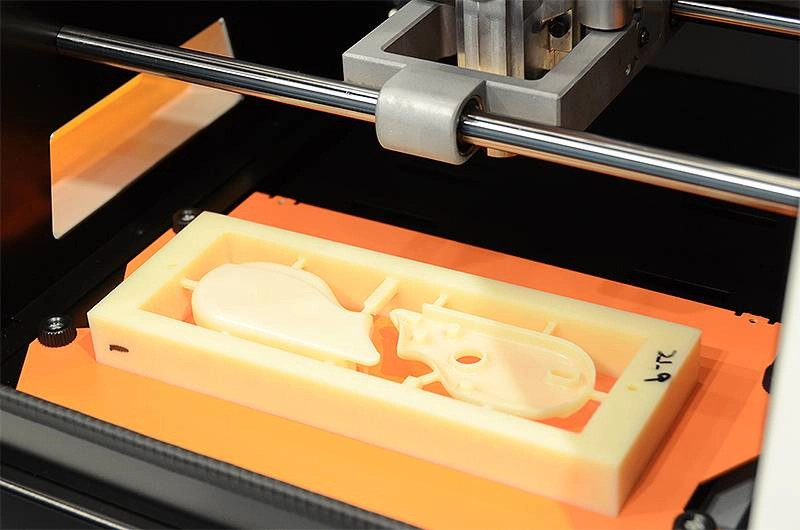

надежность и функциональность станка SRM-20


Эффективное использование станков SRM-20 в сфере образования

Фрезерный станок Roland SRM-20 идеально подходит для использования в любых учебных заведениях, Кванториумах и ФабЛабах, предоставляет ученикам и студентам, которые обучаются конструкторским, техническим и инженерным специальностям, возможность попробовать свои силы в работе с инновационными технологиями фрезерования. Поскольку SRM-20 позволяет студентам проектировать и изготавливать интересные опытные образцы, детали и модели в масштабе, он является исключительно полезным и доступным по цене обучающим инструментом, который могут использовать на своих занятиях преподаватели точных и инженерных наук.

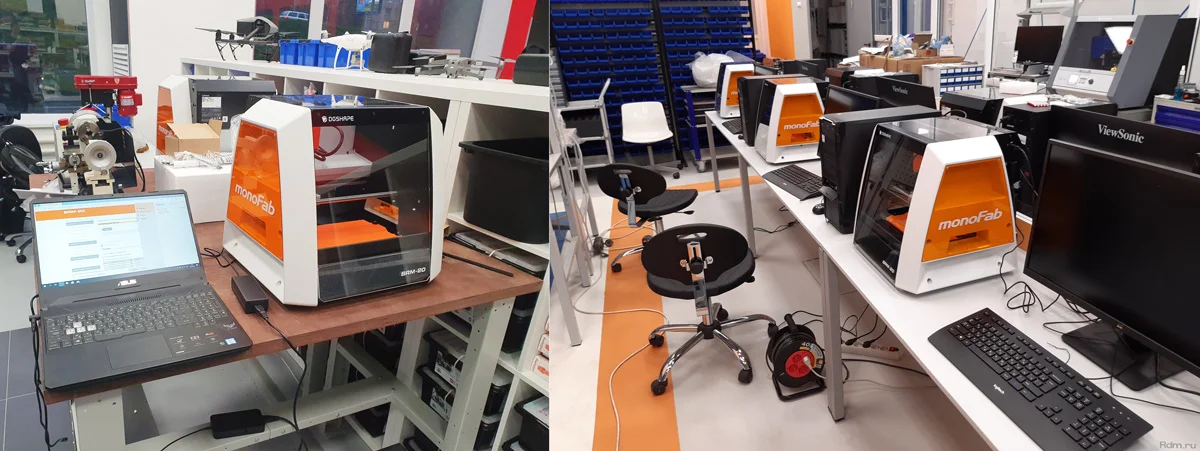

использование станков SRM-20 в сфере образования


3d принтер Roland серии monoFab

Совместное использование фрезерного станка SRM-20 и 3d-принтера ARM-10 серии monoFab - это идеальное решение для производства 3D-прототипов. Чтобы получить комплексное решение, которое позволит вам выполнять все этапы производственного процесса, от разработки концепции до утверждения финального варианта продукции, вы можете использовать станок SRM-20, выполняющий фрезерную обработку различных материалов субтрактивным методом (методом послойного вычитания), совместно с 3d принтером ARM-10, который применяет аддитивные технологии (методом послойного сложения) для создания полых и сложных изделий.

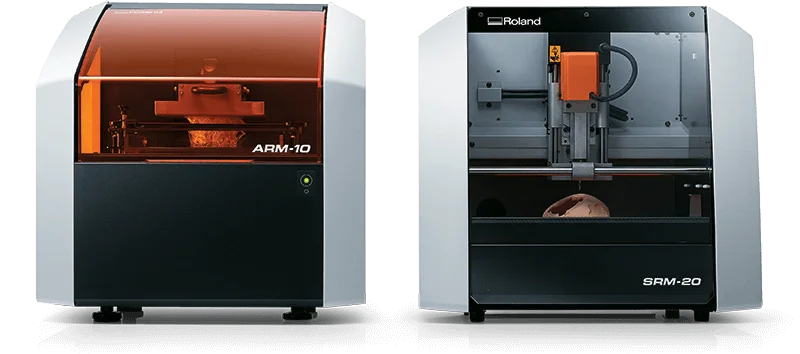

3d принтер ARM-10 и фрезерный станок SRM-20


Характеристики
Модель SRM-20
XY размеры стола 232,2 мм x 152,4 мм
Макс. рабочая область 203,2 мм (X) х 152,4 мм (Y) х 60,5 мм (Z)
Максимальная толщина заготовки 130,75 мм
Макс. вес заготовки 2 кг
XYZ двигатели Шаговые двигатели
Скорость перемещения по осям XY от 0,1 до 30 мм/с
Скорость перемещения по оси Z от 0,1 до 30 мм/с
Программное разрешение 0,01 мм (RML-1) и 0,001 мм (NC code)
Механическое разрешение по осям XY 0,000998594 мм/шаг
Механическое разрешение по оси Z 0,000998594 мм/шаг
Двигатель шпинделя Мотор Type 380DC
Мощность шпинделя ~20 Вт
Частота вращение шпинделя до 7.000 об/мин
Крепление инструмента цанговое
Интерфейс (Подключение) USB
Язык команд RML-1, NC code
Энергопотребление 55 Вт
Электропитание Сетевой адаптер: на входе: от 100 до 240 В ±10%, 50/60 Гц (перем. ток), на выходе: 24 В, 2,5 А (пост. ток)
Уровень шума при перемещении (без резки): 65 дБ или менее, в режиме ожидания 45 дБ или менее
Рабочая температура от 5 до 40°C
Рабочая влажность от 35 до 80% (без конденсата)
Габаритные размеры устройства 451 (Ш) x 426,6 (Г) x 426,2 (В) мм
Габариты в упаковке 526 (Ш) x 550 (Д) x 597 (В) мм
Вес 19,6 кг
Вес в упаковке 24 кг
Комплектация Адаптер, Кабель питания, USB-кабель, режущий инструмент, цанга, набор винтов, ключи (7, 10 мм), шестигранник (размер 2, 3 мм), привязочные пины, двухсторонняя клеящая лента, руководство по запуску, руководство "До начала работы"
Применение
для 3D моделирования
Быстрое прототипирование
Фрезерные станки Roland могут использоваться в технологиях быстрого прототипирования SRP (Subtractive Rapid Prototyping). Широкий спектр материалов, который может использоваться в прототипирование, позволяет получить не только визуальный прототип, но и полнофункциональную модель будущего изделия.

для гравировки и 3D моделирования
Ювелирное производство
Оборудование Roland для ювелирного производства позволяет решать самые разные ювелирные задачи, от изготовления разнообразных восковых моделей до нанесения гравировки и фотогравировки на различные драг металлы.
для гравировки и 3D моделирования
Образование
Более 300 учебных заведений в России используют в своем учебном процессе фрезерные станки Roland.

Основой качественной подготовки специалистов-технологов является сочетание получаемых теоретических знаний с практическими навыками работы. Использование фрезерных станков Roland в учебном процессе дает возможность изготовить детали, спроектированные при помощи CAD технологий. Без этого, все, что спроектировано учащимся с помощью компьютера, так и останется существовать только в виртуальном мире. Отличительной особенностью фрезерных станков Roland являются компактность, наличие программного обеспечения в комплекте поставки, и возможность установки сканирующей головки на многие модели станков.

Фрезерные станки Roland могут быть установлены на письменном столе студента или школьника и фактически будут являться «персональным станком с ЧПУ». При этом фрезерные станки Roland обладают всеми атрибутами промышленных станков с ЧПУ.

Программное обеспечение станка позволяет осуществить все стадии разработки и изготовления изделия:
  • формирование (разработка) компьютерной 3D модели изделия;
  • компьютерное моделирование процесса изготовления изделия;
  • формирование управляющей программы и изготовление изделия на станке с ЧПУ.

Немаловажна и возможность импорта файлов 3D моделей формата stl, dxf, iges разработанных с помощью других CAD систем, для последующего их изготовления, что позволяет использовать станки в процессе обучения любым CAD программам. Интересно, что на модель Roland MDX-40A может быть установлена сканирующая головка, что позволяет использовать станок как 3-х мерный сканер. То есть станок позволяет с помощью специальной головки оцифровывать реальный трехмерный объект в компьютер и далее работать с ним, как с трехмерной компьютерной моделью.


Также фрезерные и гравировальные станки Roland используются в процессе обучения проектированию печатных плат, благодаря простой в использовании программе CoopperCAM студенты в течении считанных минут смогут изготовить на станке плату только что спроектированную в P-CAD. Опыт установки фрезерных станков в школах, колледжах и ВУЗах России показал, что студенты успешнее, а главное с большим интересом и даже удовольствием осваивают CAD/CAM технологии.
увеличить
увеличить
увеличить
увеличить
для гравировки и 3D моделирования

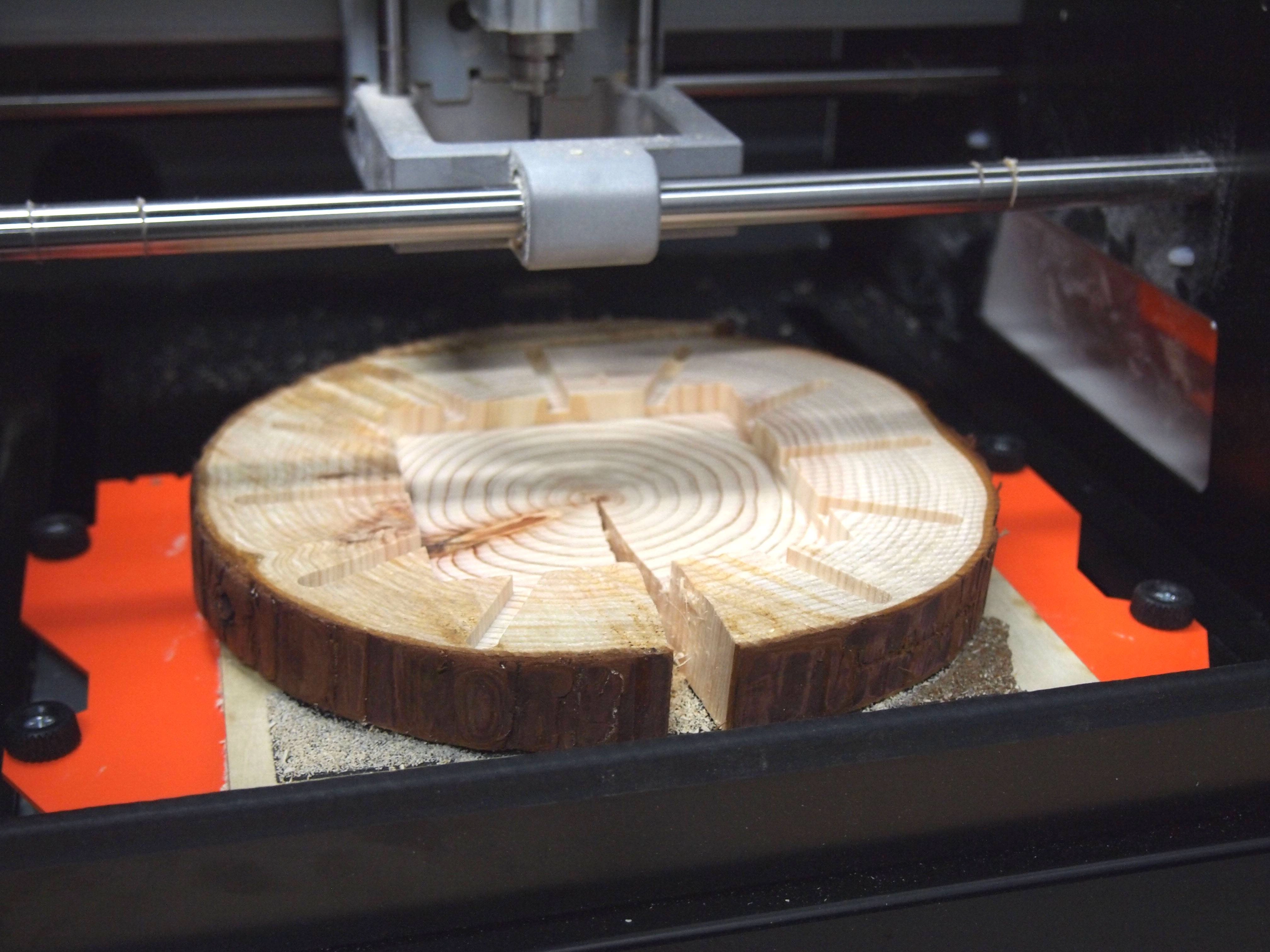

Деревообработка
Обрабатывайте различные породы дерева создавая уникальные изделия, сувениры, игрушки и многое другое
для гравировки

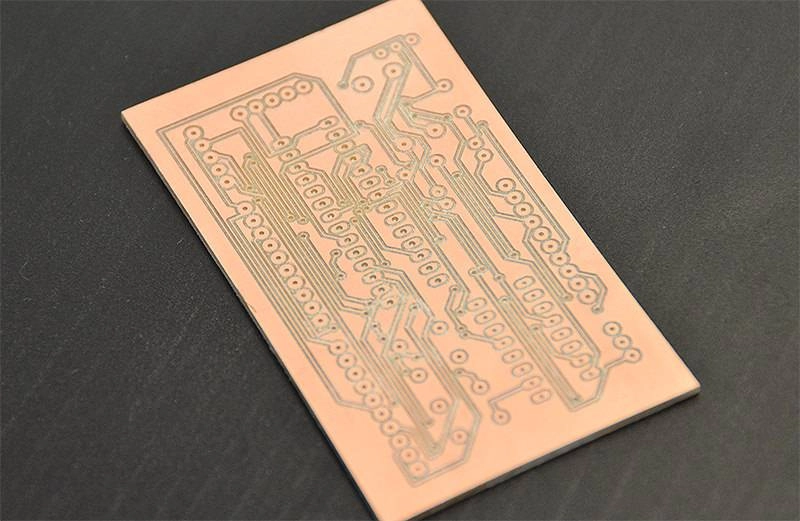

Изготовление печатных плат
Изготовление печатных плат - задача которая может быть решена на большинстве гравировальных и фрезерных станках Roland. Гравировать печатные платы, сверлить и расфрезеровывать отверстия вы сможете с гравировальными станками Roland DE-3 и фрезерными станками Roland SRM-20, MDX-50, MDX-540, MDX-540S. Для удобства работы вы сможете использовать эти станки для изготовления печатных плат с опционально поставляемой программой CopperCAM. С ней вы сможете импортировать данные в Gerber совместимых форматах, готовить управляющие программы для гравировки контуров дорожек и выборки областей как на всей плате так и отдельной области, центровки, сверления и разфрезеровки отверстий, гравировки обозначений, а также вырезки платы по контуру. После подготовки управляющей программы вы можете сделать визуализацию обработки для того чтобы убедится в правильности подготовленной УП. С CopperCAM и станками Roland вы сможете гравировать как одно-, так и двухсторонние печатные платы.

Импорт данных
Вы можете импортировать файлы Gerber совместимых форматов
  • Aser Gerber File (*.TOP/*.BOT)
  • Aser Gerber File (*.CMP/*.SOL)
  • Orcad Gerber File (*.TOP/*.BOT)
  • Osmond Gerber File (*.GRB)
  • Pads Gerber File (*.PHO/*.ART)
  • PSB-Wizard Gerber File (*.GB0/*.GB1)
  • Protel Gerber File (*.GTL/*.GBL)
  • WinTypon-5 File (*.WT5)
Изготовление печатных плат
