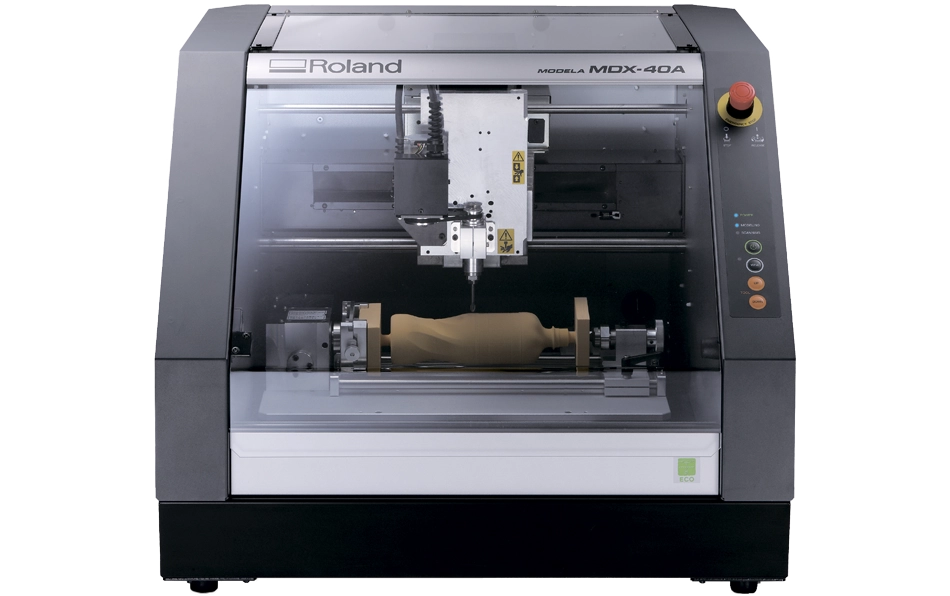

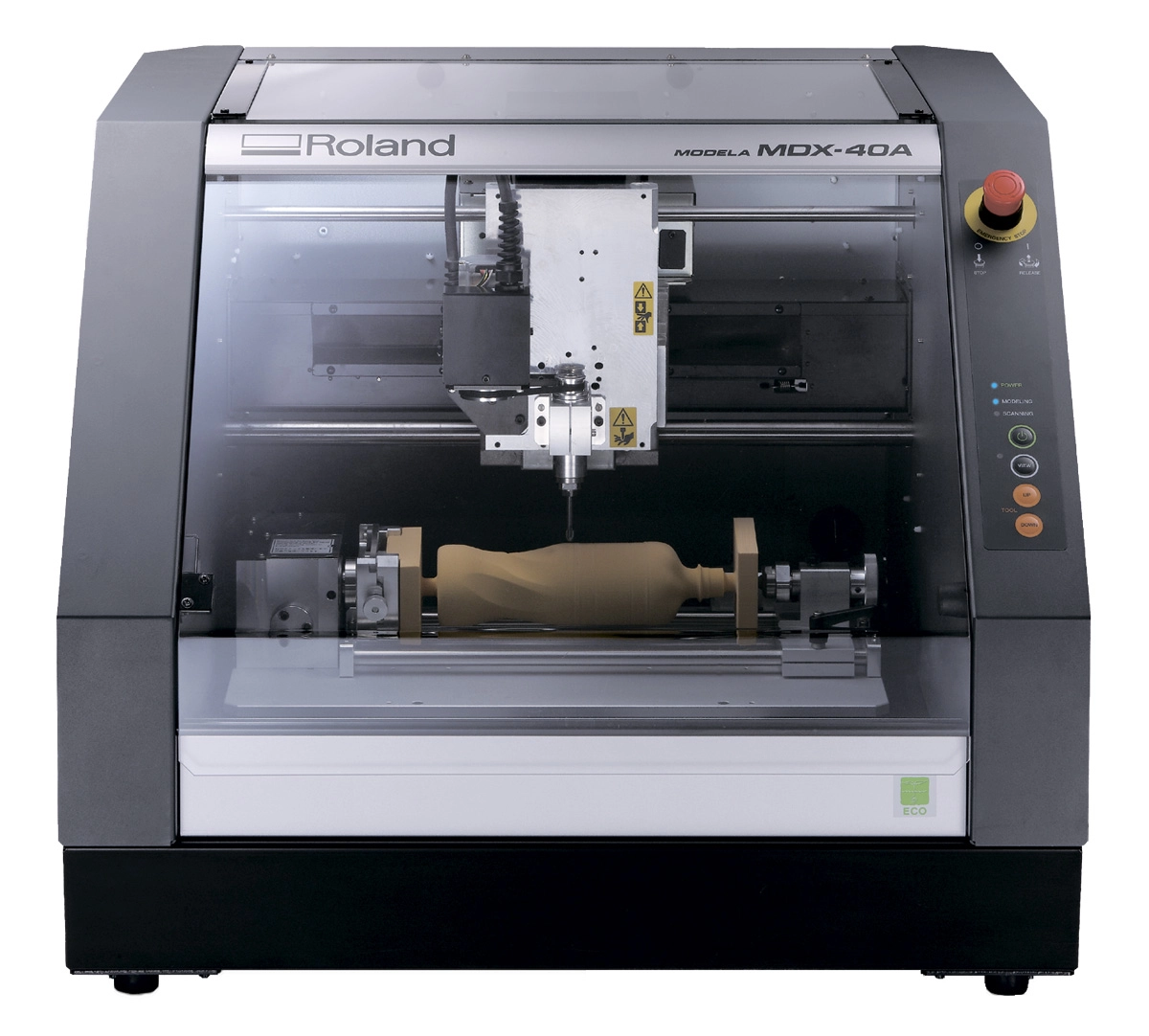

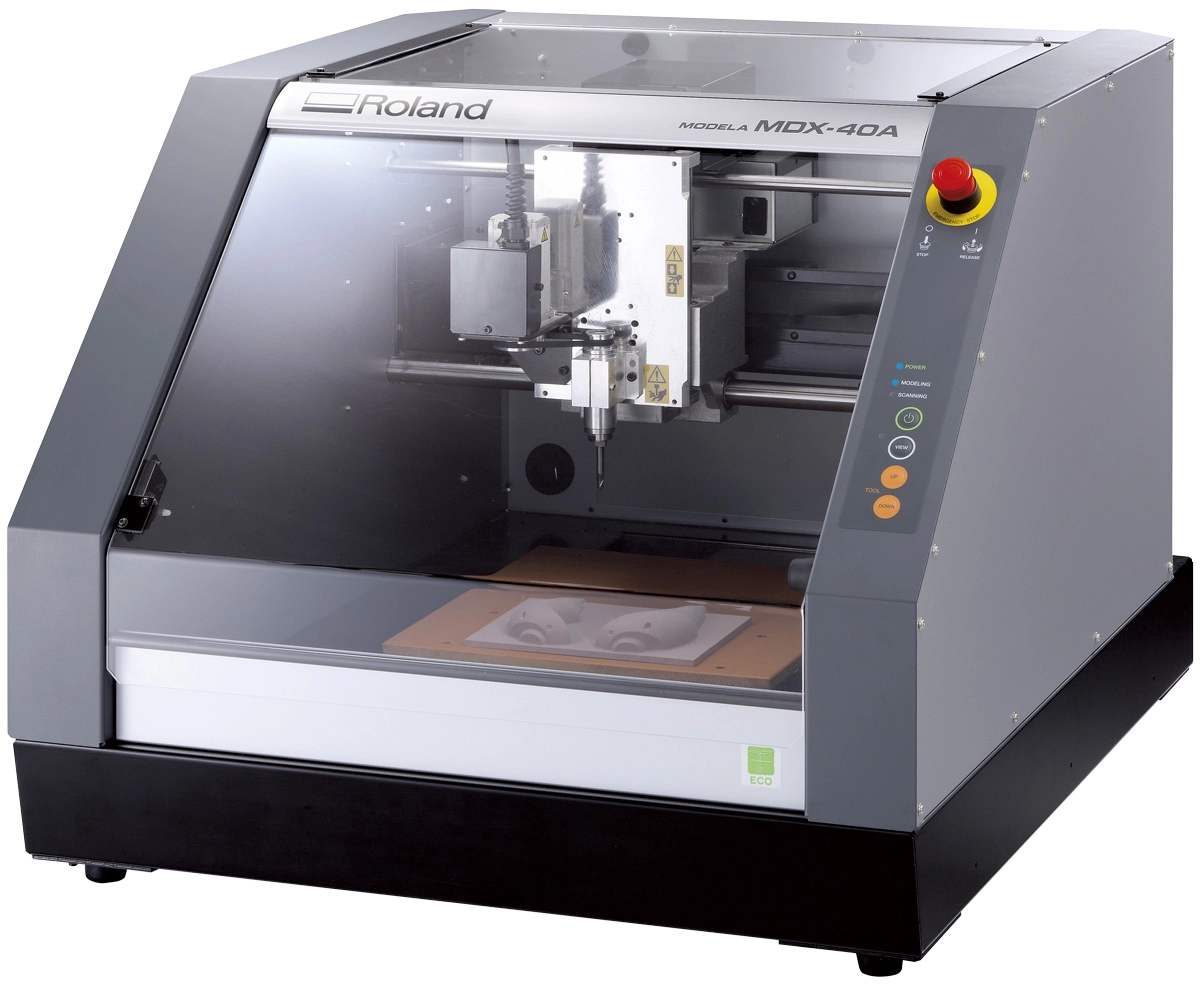

Фрезерно-гравировальный станок MDX-40A

MDX-40A - универсальный фрезерно-гравировальный станок компании Roland. Ценность этой фрезерно-гравировальной машины в том, что она поддерживает установку и поворотной оси и 3D сканирующей головки. Вы сможете выполнять оцифровку трехмерных объектов 3D сканером, а затем с помощью поворотной оси четырехстороннюю и круговую обработку. USB интерфейс, автоматическое определение нулевой точки по оси Z, и простое в использовании программное обеспечение позволяют даже начинающим пользователям успешно работать на MDX-40A.
На станке MDX-40A с поворотной осью можно создавать прототипы, мастер модели и готовые изделия из пластиков, воска, дерева и т.д., а при работе без поворотной оси можно выполнять и гравировку штампов, клише, небольших литьевых и пресс-форм на таких цветных металлах, как: латунь, магний, алюминий, медь и пр. Поэтому MDX-40A несложный, очень удобный и многофункциональный инструмент.


Особенности MDX-40A:

  • Рабочая область идеальна для объемных заготовок: 305(X) x 305(Y) x 105(Z) мм;
  • Возможность установки поворотной оси для четырехсторонней и круговой обработки:
    • Перемещения при установленной поворотной оси: 271 (X) x 305 (Y) x 68 (Z) мм;
    • Макс. размер устанавливаемой заготовки: диаметр 120 мм, длина 270 мм.
  • Возможность установки сканирующей головки;
  • Поддержка G-кодов:
    • Программное разрешение 0,001 мм;
    • Механическое разрешение 0,002 мм.
  • Шпиндель 15.000 об/мин с повышенным крутящим моментом и уменьшенной вибрацией;
  • Автоматическое определение начальной точки по Z;
  • Программное обеспечение для трех и четырех-осевой обработки в комплекте;
  • Защитный кожух с автоотключением при открытии обеспечивает безопасность и уменьшает шум.
Менеджер свяжется с вами, ответит на вопросы и оформит заказ
Описание

3D и 4D обработка

У фрезерного станка MDX-40A есть опция - установка поворотной оси ZCL-40A, что позволяет выполнять обработку с постоянным вращением оси, или используя ось, как индексную головку, фиксируя заготовку под определенным углом. В поворотной оси можно обработать изделия длиной до 270 мм и диаметром до 120 мм.

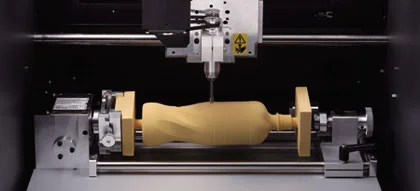

поворотная ось ZCL-40A


Сканирующая головка ZSC-1

Расширить возможности фрезерной машины MDX-40A можно с помощью опционально устанавливаемой Сканирующей головки ZSC-1, которая позволит использовать станок как полноценный контактный 3D сканер и выполнять оцифровку трехмерных объектов. Вы можете спокойно сканировать вылепленные из пластилина фигуры и готовые модели и затем обрабатывать их на MDX-40A даже если у вас нет опыта в 3D моделировании.
Новейший сенсор "Roland Active Piezo Sensor (R.A.P.S.)" (Roland активный пьезо сенсор), которым оснащена Сканирующая головка ZSC-1, может сканировать и различать объекты даже толщиной в человеческий волос, передавая самые подробные изменения формы. Благодаря USB соединению и новому программному обеспечению Dr.PICZA3, потратив всего минуту на установку головки, вы сможете работать на фрезерной машине как с обычным контактным сканером.


MDX-40A со сканирующей головкой ZSC-1 имеет следующие характеристики:
  • Максимальная область сканирования 305 (X) x 305 (Y) x 60 (Z) мм;
  • Максимальная высота устанавливаемой заготовки 92 мм;
  • Максимальное разрешение сканирования: 0,04 мм;
  • Диаметр щупа 0,08 мм;
  • Сканирующий элемент – пьезо сенсор (R.A.P.S.).

Сканирующая головка поставляется с программным обеспечением, обладающим такими функциями контроля как установка точки сканирования, размера области сканирования, причем есть возможность задавать как одну, так и несколько областей сканирования. Модель, которую оцифровали, может быть сохранена в оригинальном формате PIX (облако точек) и может быть экспортирована в другие популярные доступные форматы, такие как: STL, DXF, WRL, 3DMF, 3DS, JGS.

Сканирующая головка ZSC-1

Широкие возможности

Фрезерный станок MDX-40A позволяет обрабатывать широкий спектр материалов включая модельные пластики, ABS, акрил, дерево, воск, а при работе без поворотной оси и такие цветные металлы как магний, латунь, алюминий, медь, бронза и т.д.
Благодаря этому станок можно использовать для решения разных задач, от изготовления прототипов различных изделий, ювелирных восковых мастер-моделей до производства клише для тиснения, конгрева и много другого.


Панель управления

MDX-40A очень удобен в работе, благодаря новой панели управления станком. Панель управления вынесена на экран компьютера, что дает возможность устанавливать начальные точки, перемещать инструмент в различных направлениях, кроме того менять скорость перемещения инструмента и обороты шпинделя. Изменять подачу и обороты шпинделя вы можете как в режиме паузы, так и непосредственно во время работы фрезерной машины.

панель управления MDX-40A

Программное обеспечение

Быстро и качественно подготовить программу для станка поможет пошаговый интерфейс мощного программного обеспечения Roland SRP Player, поставляемого в комплекте с MDX-40A. С SRP Player следуя инструкциям программы шаг за шагом вы сможете готовить программу для станка. Программа содержит библиотеку материалов и инструментов, помогая тем самым подобрать оптимальные режимы резания для вашей обработки.
Кроме того, в комплекте со станком поставляется программа ClickMILL™, позволяющая быстро без использования вашей CAD программы выполнять обработку различных примитивов, таких как: отверстия, пазы, карманы.

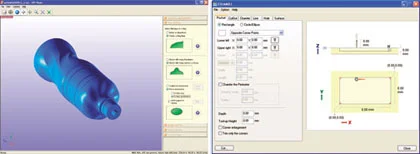

программное обеспечение Roland SRP Player и ClickMILL™


Поддержка G-кодов

Фрезерный станок MDX-40A поддерживает два программных языка: внутренний язык Roland и промышленный язык G-кодов. Поддержка G-кодов упрощает работу с промышленными CAM программами, а также дает возможность использовать программный шаг 0,001 мм.

MDX-40A работает в G-кодах


Компактные размеры и низкий уровень шума

Станок MDX-40A очень компактен, по сравнению с большинством фрезерных машин. Размеры 669 мм (Ш) х 760 мм (Г) х 554 мм (В) и возможность подключения к обычной сети 220В позволяют расположить станок на вашем рабочем столе. MDX-40A имеет защитный кожух, который закрывает зону обработки, уменьшает шум и не дает разлетаться пыли и стружке. Безопасное использование машины гарантирует кнопка экстренной остановки.

Характеристики
Модель MDX-40A
Макс. рабочая область 305 мм (X) x 305 мм (Y) x 105 мм (Z)
Размер стола 305 мм (X) x 305 мм (Y)
Расстояние от торца шпинделя до стола 123 мм
XYZ двигатели Шаговые двигатели
Скорость подачи  Оси XY: 0,1-50 мм/с, Ось Z: 0,1-30 мм/с
Программное разрешение NC-code: 0,001 мм/шаг
RML-1: 0,01 мм/шаг
Механическое разрешение 0,002 мм/шаг
Двигатель шпинделя Беcщеточный двигатель постоянного тока 100 Вт
Частота вращения шпинделя 4.500 – 15.000 об/мин
Крепление инструмента Зажимные цанги
Интерфейс USB
Энергопотребление переменный ток: от 100 до 240 В ±10%, 50/60 Гц, 2,1 А
Вес 66 кг
Условия эксплуатации Температура: 5°-40°C, Влажность: от 35 до 80% (без конденсата)
Габаритные размеры 669 x 760 x 554 мм
Уровень загрязнения окружающей среды
2 (в соответствии с IEC 60664-1)
Комплектация Сетевой шнур, USB-кабель, цанга (ZC-23-6), Z0 сенсор, шестигранная отвертка, гаечные ключи, Roland Software Package CD-ROM, SRP Player CD-ROM, руководство пользователя.

Технические характеристики поворотной оси ZCL-40A (опционально)

Максимальный угол поворота
±99999,99 град
Максимальный размер заготовки Заготовка должна укладываться в цилиндр: диаметром 120 мм и длиной 270 мм
Максимально допустимая нагрузка 1 кг (включая оснастку)
Механическое разрешение 0,005625 град/шаг
Программное разрешение
0,001 град.
Частота вращения оси 11,79 об/мин
Габаритные размеры 490 x 286 x 115 мм
Комплектация Центровочный вал, центровочный штифт, центровочное сверло, задний центр, винты, заглушки, руководство пользователя.
Применение
для 3D моделирования
Быстрое прототипирование
Фрезерные станки Roland могут использоваться в технологиях быстрого прототипирования SRP (Subtractive Rapid Prototyping). Широкий спектр материалов, который может использоваться в прототипирование, позволяет получить не только визуальный прототип, но и полнофункциональную модель будущего изделия.

для гравировки
Изготовление клише
С гравировальными станками Roland EGX-350, EGX-400 и EGX-600 вы сможете гравировать как блинтовые так и конгревные клише для тиснения. На гравировальных станках Roland можно обрабатывать широкий спектр материалов, используемых для изготовления клише, включая латунь, магний, медь, цинк.

Скорость и точность гравировки

Благодаря высокоскоростным прецизионным шпинделям и точной кинематике гравировальных станков, вы сможете изготавливать клише с высочайшей точностью и качеством проработки мелких деталей. Механика станков разработана с учетом требований высокоскоростной гравировки, а основные узлы собраны на оборудовании со строгим контролем точности с традиционной японской тщательностью. Технология FFP (Feed Forward Processing) применяемая в станках серии PRO: EGX-400 и EGX-600, позволяет предсказывать дальнейшее перемещение инструмента, что в сочетании с серводвигателями по всем осям обеспечивает высокую точность обработки даже при высоких скоростях подач.

Программное обеспечение для гравировки

Программное обеспечение Roland EngraveStudio, поставляемое в комплекте со станками EGX-350 позволяет создавать программу изготовления клише «одной кнопкой». Вам необходимо выбрать векторный эскиз клише, указать глубину и выбрать инструмент из библиотеки программы, после чего программа автоматически рассчитает траектории гравировки, сделает визуализацию и позволит оценить время работы станка. Благодаря открытой архитектуре станков Roland, вы можете готовить программу обработки не только в программах, поставляемых со станком, но и в любых сторонних программах включая CorelDraw и ArtCAM.



Изготовление клише из латуни на гравировальном станке Roland
Изготовление клише из магния на гравировальном станке Roland
Изготовление клише из латуни на гравировальном станке Roland
Изготовление клише из латуни на гравировальном станке Roland
для гравировки и 3D моделирования
Образование
Более 300 учебных заведений в России используют в своем учебном процессе фрезерные станки Roland.

Основой качественной подготовки специалистов-технологов является сочетание получаемых теоретических знаний с практическими навыками работы. Использование фрезерных станков Roland в учебном процессе дает возможность изготовить детали, спроектированные при помощи CAD технологий. Без этого, все, что спроектировано учащимся с помощью компьютера, так и останется существовать только в виртуальном мире. Отличительной особенностью фрезерных станков Roland являются компактность, наличие программного обеспечения в комплекте поставки, и возможность установки сканирующей головки на многие модели станков.

Фрезерные станки Roland могут быть установлены на письменном столе студента или школьника и фактически будут являться «персональным станком с ЧПУ». При этом фрезерные станки Roland обладают всеми атрибутами промышленных станков с ЧПУ.

Программное обеспечение станка позволяет осуществить все стадии разработки и изготовления изделия:
  • формирование (разработка) компьютерной 3D модели изделия;
  • компьютерное моделирование процесса изготовления изделия;
  • формирование управляющей программы и изготовление изделия на станке с ЧПУ.

Немаловажна и возможность импорта файлов 3D моделей формата stl, dxf, iges разработанных с помощью других CAD систем, для последующего их изготовления, что позволяет использовать станки в процессе обучения любым CAD программам. Интересно, что на модель Roland MDX-40A может быть установлена сканирующая головка, что позволяет использовать станок как 3-х мерный сканер. То есть станок позволяет с помощью специальной головки оцифровывать реальный трехмерный объект в компьютер и далее работать с ним, как с трехмерной компьютерной моделью.


Также фрезерные и гравировальные станки Roland используются в процессе обучения проектированию печатных плат, благодаря простой в использовании программе CoopperCAM студенты в течении считанных минут смогут изготовить на станке плату только что спроектированную в P-CAD. Опыт установки фрезерных станков в школах, колледжах и ВУЗах России показал, что студенты успешнее, а главное с большим интересом и даже удовольствием осваивают CAD/CAM технологии.
увеличить
увеличить
увеличить
увеличить
для гравировки и 3D моделирования
Деревообработка
Обрабатывайте различные породы дерева создавая уникальные изделия, сувениры, игрушки и многое другое
Аксессуары
RNS-540

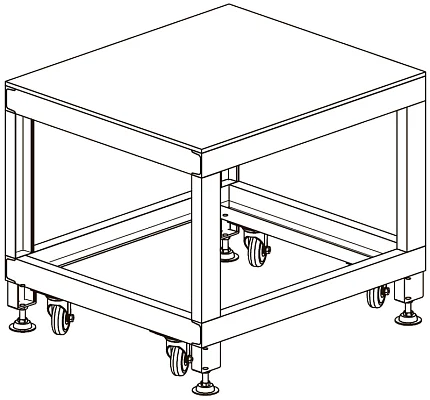

RNS-540 cтол подставка
