С фрезерными центрами Roland вы сможете обрабатывать широкий спектр материалов, применяемых в стоматологии включая оксид циркония, воски, беззольные пластики и полиметилметакрилаты, для изготовления мостов и коронок.
Пошаговая схема работы зуботехника с применением CAD/CAM технологий Roland

Шаг 1. Слепок. Гипсовая модель

Получение слепка полости рта выполняется точно так же, как и при традиционных методиках зубопротезирования. С полученного слепка изготавливается гипсовая модель челюсти пациента.

Шаг 2. Сканирование

Главной целью этого шага является получение цифровых данных, на основе которых будут построены электронные трехмерные модели требуемых изделий (коронки, протезы, мосты и т.д.). Оцифрованные данные сохраняют в формате STL. Открытость CAD/CAM системы позволяет использовать большинство стоматологических сканеров, тем самым подбирая наилучший вариант для вашей лаборатории.
увеличить

Шаг 3. Моделирование

Полученный на шаге 3 STL файл импортируют в CAD систему DentCAD. Она предназначена для создания компьютерных моделей коронок, протезов, мостов и т.д. с последующей их передачей в CAM систему DentMILL для программирования обработки на станке с ЧПУ. Система DentCAD была разработана специально для стоматологов, в ней используется соответствующая терминология и удобный интуитивный интерфейс. Программа ориентирована на неопытного в использовании CAD систем пользователя.

Шаг 4. Программирование обработки

После проработки геометрии изделий в системе DentCAD, полученные данные передаются в CAМ систему DentMILL. Она предназначена для программирования обработки изделий на станках с ЧПУ. В DentMILL генерируются траектории обработки, которые посредством постпроцессора переводятся на понятный станку «язык» - в управляющую программу. Благодаря 15 летнему опыту работы компании в области программирования станков с ЧПУ, в DentMILL пользователь получает высокоэффективные и надежные траектории быстро и легко. Эта программа, также как и DentCAD, ориентирована на неопытных пользователей, не имеющих большого опыта работы с CAМ системами и программирования станков с ЧПУ.

Шаг 5. Обработка на станке Roland

Данные обработки подготовленные в DentMILL, отправляются на станок Roland. В зависимости от задач вашей лаборатории вы можете использовать различные станки Roland, такие как DWX-30, DWX-50, MDX-540S.



Пример готового решение Roland для стоматологии

Готовое решение на базе станка Roland DWX-50

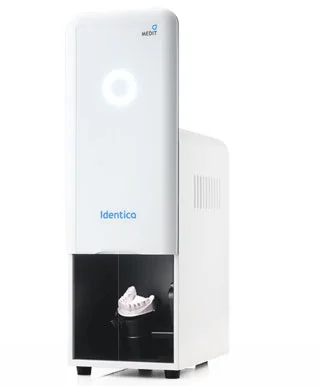

Оптический 3D сканер Medit Identica
Medit Identica – прецизионный 3D сканер, созданный специально для стоматологических CAD/CAM систем и используемый для точного создания трехмерной модели по зубоврачебным слепкам и гипсовым моделям. В течение всего нескольких минут сканер позволяет получать точные оцифрованные трехмерные модели. Оцифрованные модели сохраняются в формате STL и в дальнейшем могут быть обработаны в любых открытых стоматологических CAD программах.
увеличить
DentCAD – система проектирования зубных мостов и коронок
Результаты сканирования оптического сканера импортируются в программу моделирования DentCAD. Далее пользователь должен выбрать из базы данных наиболее подходящий по форме зуб и доработать его средствами DentCAD до нужной формы. Для редактирования геометрии используются интуитивно понятные функции скульптурного моделирования. При необходимости, 3D-модель изделия можно масштабировать с желаемым коэффициентом. Большинство типовых процедур, таких как моделирование поверхности прикуса, нижней кромки коронки и цементной прослойки между обточенным зубом и коронкой могут выполняются как автоматизировано так и в ручную.
DentMILL Pro — система подготовки управляющих программ
DentMILL Pro позволяет готовить управляющие программы для пятиосевой обработки зубных протезов с очень высокой точностью и хорошим качеством внешней поверхности. DentMill Pro позволяет установить количество и положение перемычек на основе формы и размеров изделия. Задать размеры и тип заготовки, а рационально разместить на ней обрабатываемые изделия. Все остальные действия по подготовке управляющей программы DentMILL Pro выполнит в автоматическом режиме. Все это позволяет использовать DentMILL Pro персоналу без глубоких специальных познаний в области механообработки и опыта работы со станками с ЧПУ.
DWX-50 – настольный 5-ти осевой фрезерный станок
DWX-50 - пятиосевой фрезерный станок компании Roland, оснащенный автоматической сменой инструмента и созданный специально для стоматологии. DWX-50 позволяет обрабатывать широкий спектр стоматологических материалов включая оксид циркония, воски, беззольные пластики и полиметилметакрилаты. Полностью закрытая зона обработки с возможностью подключения пылеудаляющего аппарата, позволяет защитить помещения от цирконевой пыли и позволит использовать станок в помещении без специальной подготовки.
Набор оправок для крепления инструмента
Набор оправок для закрепления инструментов в автоматической смене инструментов.
Набор фрез Hanita
Набор фрез и конических боров для работы на станке.
