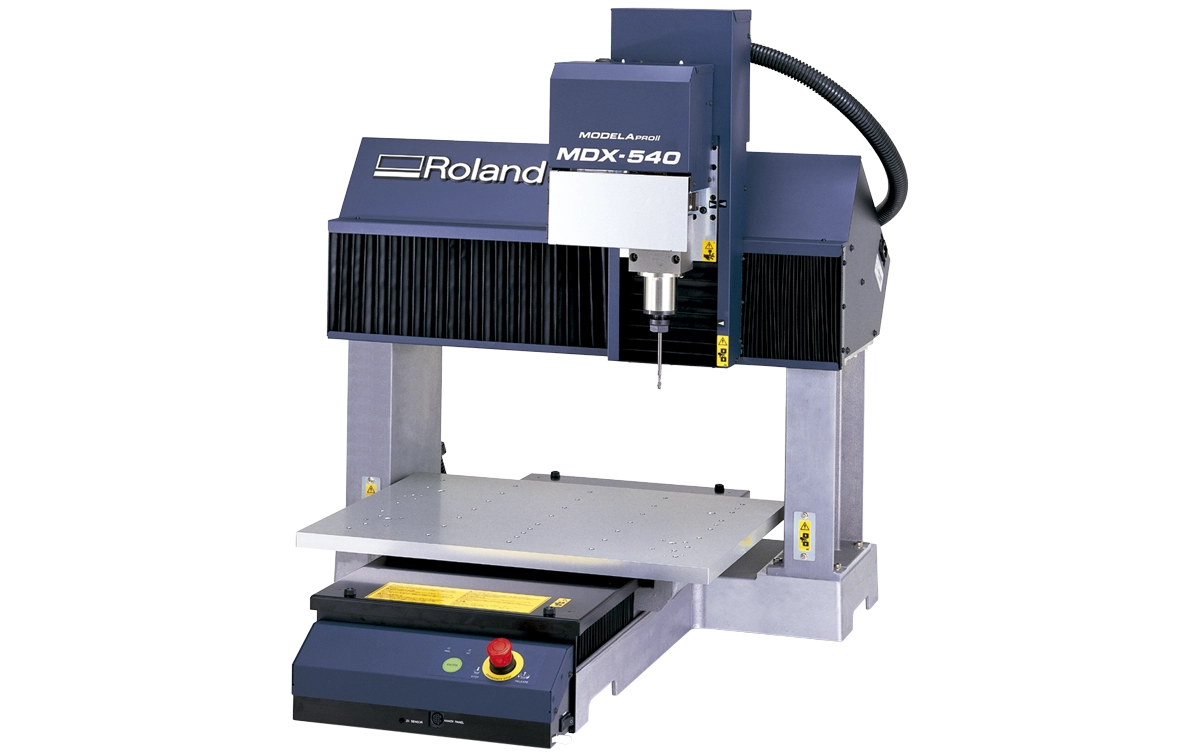

MDX-540S - 3х и 4х-осевой CNC фрезерно-гравировальный станок

Фрезерный станок MDX-540S - одна из самых современных и эффективных моделей среди фрезерных станков Roland. Его главными достоинствами являются большая точность и повышенная мощность моторов по оси X и Y. Для решения определенного перечня задач MDX-540S может быть укомплектован дополнительными опциями, такими как поворотная ось и автоматическая смена инструмента. Это позволит выполнять четырехосевую фрезеровку в автоматическом режиме.


Особенности фрезерного станка MDX-540S:

  • Большой рабочий формат MDX-540S: 500 (X) x 400 (Y) x 155 (Z) мм;
  • Высочайшая точность обработки;
  • Мощный шпиндель на 400 - 12.000 оборотов/мин;
  • Сервоприводы по оси X, Y увеличенной мощности, с большим сроком службы более 20.000 часов;
  • Обеспечение высокой точности обработки даже на высокой скорости резания;
  • Прецизионные шлифованные ШВП (Шариково-Винтовые Пары) повышенной износостойкости;
  • ZAT-540 - дополнительная автоматическая смена инструмента дает возможность выполнять в автоматическом режиме полный цикл обработки, от чернового и до итогового чистового результата;
  • ZCL-540 - дополнительная поворотная ось для 4-осевой обработки;
  • Программа Roland SRP Player для 3х и 4х осевого фрезерования на станке MDX-540S поставляется в комплекте, позволяет работать с моделями, созданными в промышленных CAD-системах (SolidWorks, КОМПАС, T-flex, CATIA, Pro/ENGINEER, Autodesk Inventor, и т.д.);
  • Станок может работать по широкому спектру материалов, включая цветные и драгоценные металлы, такие как медь, латунь, алюминий, титан, серебро, золото, а так же по мягким материалам, таким как пластик, дерево, ювелирный воск, и т.д.;
  • MDX-540S комплектуется прецизионным шпинделем ZS-540TY;
  • Легендарная надежность Roland;
  • Расширенная гарантия 2 года.
Менеджер свяжется с вами, ответит на вопросы и оформит заказ
Описание

Высокая скорость и максимальная точность

Фрезерный станок MDX-540S создан с учётом современных требований к высокоскоростной обработке, отличающийся высокой надёжностью и прочностью. Каждый узел машины был модернизирован и улучшен в несколько раз, если сравнивать последнюю фрезерную машину с предыдущими моделями. Для высокой скорости и точности обработки в станке используется фирменная технология Roland Feed Forward Processing (FFP). Данная технология FFP предсказывает перемещения инструмента на несколько шагов вперед, что позволяет сохранять высокие скорости фрезерования и гравировки на кривых. Высокое качество поверхности достигается благодаря использованию бесщеточных серводвигателей переменного тока (по осям X, Y и Z). Двигатели фрезерного станка серии MODELA PRO II имеют большой ресурс и могут работать более 20.000 ч. без необходимости техобслуживания.
Однако нужно учесть тот факт, что качество обработки поверхности зависит не только от технических характеристик станка, но и от используемых материалов, инструмента, выбранного программного разрешения модели и других параметров.

сравнение результатов фрезерования MDX-540S с другим станком * Качество обработки готового изделия будет зависеть от параметров механ.обработки, выбранных в CAM-программе, материала, инструмента и других критериев.


ZCL-540 - поворотная ось фрезерного станка MDX-540S

Возможности MDX-540S заметно расширяются при установке поворотной оси, которую можно использовать в качестве индексной головки. Также становится возможной полноценная четырёхосевая обработка. Поворотная ось ZCL-540 подходит тем, кто занимается производством мастер-моделей, прототипов и готовых изделий. С поворотной осью можно можно фрезеровать дерево, воск, пластик, все модельные материалы, и другие лёгкие материалы. Кроме того с поворотной осью можно наносить гравировку на изделия из цветных и драгоценных металлов. Повышенная точность обеспечивается тем, что поворотная ось имеет стабилизацию углового положения.

ZCL-540 поворотная ось для MDX-540S

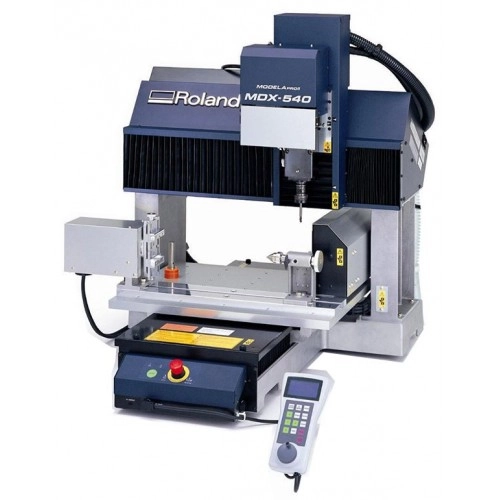

ZAT-540 автоматическая смена инструментов

Фрезерный станок MDX-540S может быть укомплектован автоматической сменой инструмента ZAT-540. С автосменой станок может менять до 4-х инструментов и самостоятельно выполнять в автономном режиме все этапы фрезеровки и гравировки изделий от черновой до чистовой обработки. Автоматическая смена инструмента укомплектована прецизионным шпинделем. Помимо этого MDX-540S может одновременно использовать автоматическую смену инструмента ZAT-540 и поворотную ось ZCL-540.

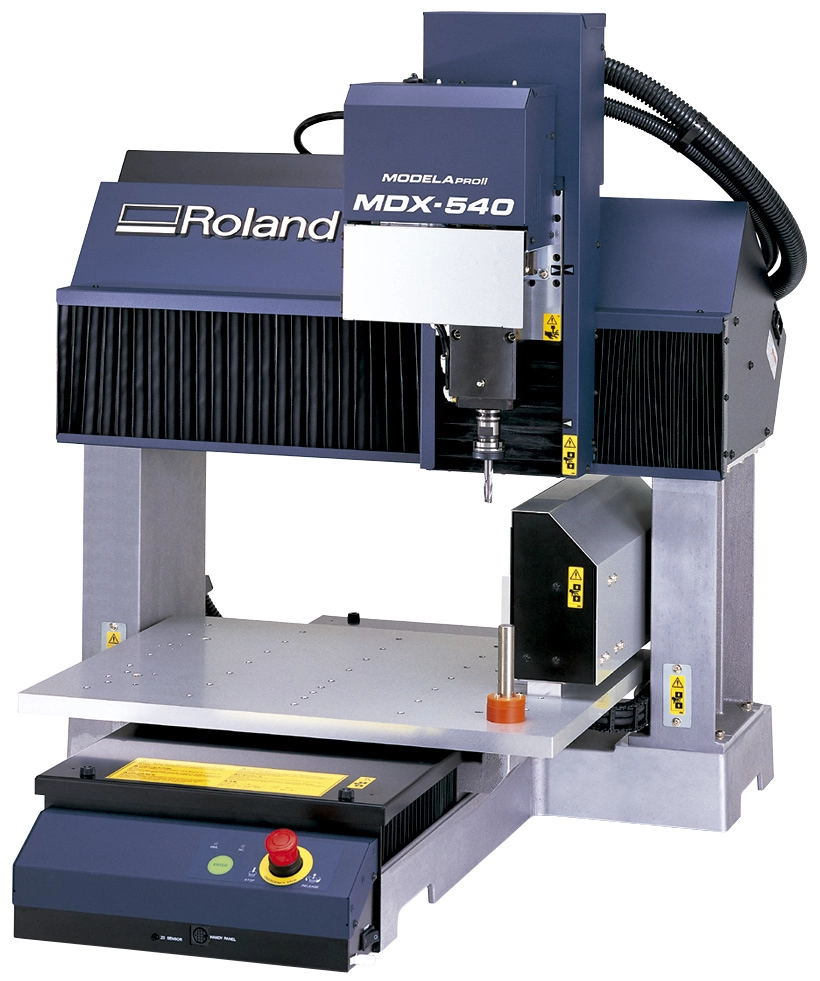

ZAT-540 автоматическая смена инструмента для MDX-540S


Удобство в использовании

MDX-540S укомплектован выносным пультом управления. Кроме того станок может управляться экранной компьютерной панелью. Благодаря ей можно быстро задать нужные параметры станка: начало координат по XY, нулевую точку по Z, выставлять и менять обороты шпинделя, и подачи в процессе работы. Помимо этого, станок имеет датчик нуля по Z, что помогает делать смену инструмента гораздо проще.

выносной пульт управления MDX-540S и экранная панель


Программное обеспечение для фрезерной машины

Для работы MDX-540S используется Roland SRP Player - программное обеспечение с огромными возможностями. Главные особенности программы - импорт файлов формата: STL, IGES, DXF, выполнение масштабирования, выбор обрабатываемых областей и стратегии механ. обработки. Также вы сможете задавать инструмент и рассчитывать траекторию его движения автоматически.
Начинающие пользователи могут выбрать режим настроек, в котором все параметры механ. обработки выставляются автоматически. Для этого откройте 3D-модель, укажите материал для заготовки и качество обработки изделия. Кроме того, MDX-540S совместим с промышленными NC-кодами и имеет открытую архитектуру, что позволяет использовать не только "родное" программное обеспечение, но и промышленные и коммерческие CAM-программы, например ArtCAM, PowerMill, SprutCam, Mastercam, и т.д.

программа Roland SRP Player для механобработки на MDX-540S


Высокая детализация и огромные возможности

Фрезерная машина MDX-540S имеет большую рабочую зону площадью 400х500 мм. Скорость вращения шпинделя изменяется в диапазоне 400-12.000 об/мин, по Z-оси величина хода равняется 155 мм, и высокое программное и механическое разрешение 0,001 мм/шаг. Эти показатели помогают быстро и легко изготавливать штампы, прототипы, детали с высочайшей точностью.

примеры моделирования деталей на станке Roland MDX-540S

MDX-540S позволяет разработчику или инженеру довольно быстро и без особых затрат воплотить задумки в трёхмерные прототипы, отказавшись от размещения своих заказов у кого-то другого. Если сторонний подрядчик будет изготавливать модель несколько дней, то фрезерный станок позволит вам справиться с работой всего за несколько часов. При этом вы можете экспериментировать с материалами, чтобы достичь идеального результата. Главное же - то, что ваши идеи не окажутся за стенами вашего предприятия-разработчика, они будут конфиденциальны.
Кроме мастер-моделей и готовых изделий, MDX-540S служит для изготовления клише, литьевых прессформ и штампов.

примеры работ на MDX-540S


Безопасности при работе с фрезерным станком

Фрезерный станок MDX-540S отличается высоким уровнем безопасности:

  • Удобно расположенный большой выключатель позволяет мгновенно отключить машину в экстренных ситуациях;
  • При открытии защитной дверцы шпинделя вращение шпинделя останавливается, и до момента закрытия дверцы шпиндель блокируется;
  • Дополнительно к станку может поставляться защитный кожух, который закрывает рабочую область во время процесса фрезерования. Также кожух не даёт разлететься пыли и стружке, и уменьшает уровень шума.

ZBX-540 - защитный кожух для MDX-540S


Высокая производительность MDX-540S

Модель MDX-540S имеет множество достоинств повышающих производительность труда оператора станка:

  • Частота вращения и подачи по осям XYZ могут изменяться при помощи регулятора, без остановки процесса фрезерования. Это упрощает процесс настройки режимов фрезерования;
  • На индикаторе нагрузки шпинделя показывается текущая нагрузка на шпиндель, что позволяет избежать перегрузки;
  • Станок постоянно фиксирует время работы шпинделя, сообщая о его текущей наработке. Благодаря этой функции вы сможете отслеживать изношенность шпинделя и в случае необходимости вовремя его заменить, из-за чего качество изделий никогда не пострадает.

Серия MODELA PRO II:

Все станки Roland из серии MODELA PRO II дают возможность быстрой и высокоточной обработки всевозможных изделий прямо на вашем рабочем столе. Высокая точность удивит даже очень опытных специалистов. Фрезерные станки PRO II способны обрабатывать огромное количество разнообразных материалов, а именно такие металлы как алюминий, медь, латунь, магний, титан, золото, серебро, и мягкие материалы, такие как воск, дерево и пластики.
Ещё больше возможностей открывается благодаря использованию поворотной оси ZCL-540, а также автоматической смены инструмента ZAT-540. Эти две опции дают возможность полноценно осуществлять четырёхосевую обработку, не прикладывая никаких усилий, ведь работа происходит в автоматическом режиме. На сегодня в серию MODELA PRO II входит 4 модели:

  • MDX-540 - стандартная модель;
  • MDX-540A - стандартная модель с автоматической сменой инструмента (АСИ);
  • MDX-540S - прецизионная модель;
  • MDX-540SA - прецизионная модель с автоматической сменой инструмента (АСИ);
Со всеми фрезерными станками Roland серии MODELA PRO II в комплекте поставляется мощная CAM-программа Roland SRP Player.


Модификация фрезерного станка MDX-540

Станок MDX-540S может поставляться в двух различных модификациях:

  • MDX-540S - прецизионный фрезерный станок;
  • MDX-540SA - прецизионный фрезерный станок с АСИ (автоматической сменой инструмента).

Модификация "S" имеет несколько отличительных особенностей. Так, по осям XY устанавливаются шариково-винтовые прецизионные пары, а также более мощные серводвигатели. Всё это позволяет добиться высокой точности обработки материалов и качества поверхностей.

Шариково-винтовая пара (ШВП) - это приводной механизм с шариками, работающий в режиме качения. Пара преобразовывает вращательное движение в поступательное.

В тех случаях, когда требуется изготовить детали с высочайшей точностью, лучше использовать именно модификацию "S" фрезерного станка MDX-540. Данный вариант с прецизионными ШВП в несколько раз улучшает такие важные характеристики, как точность повторения и позиционирования. Кроме того, вы сможете сделать более точными линейные размеры, а значит, добиться максимального качества изготавливаемых деталей. Более прецизионные шариково-винтовые пары дают возможность:

  • добиться высокой точности позиционирования благодаря минимальным зазорам в передаче винт-гайка;
  • получить бесшумность и плавность работы за счет специальной конструкции возвратного канала в гайке;
  • долговечность за счет использования шлифованных винтов в ШВП;
  • получить высокую осевую жёсткость;
  • высокая надежность;
  • легкие усилия перемещений.

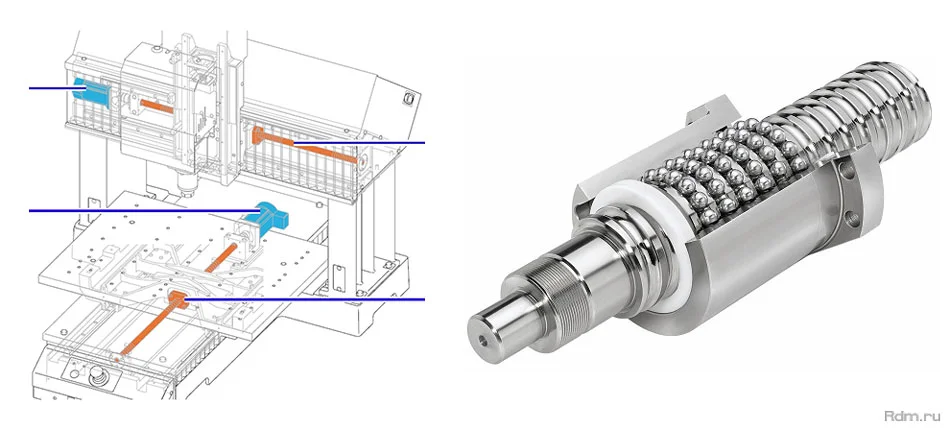

прецизионные ШВП фрезерного станка MDX-540S


Сравнение точности обработки окружности на модификации “S” и обычном станке

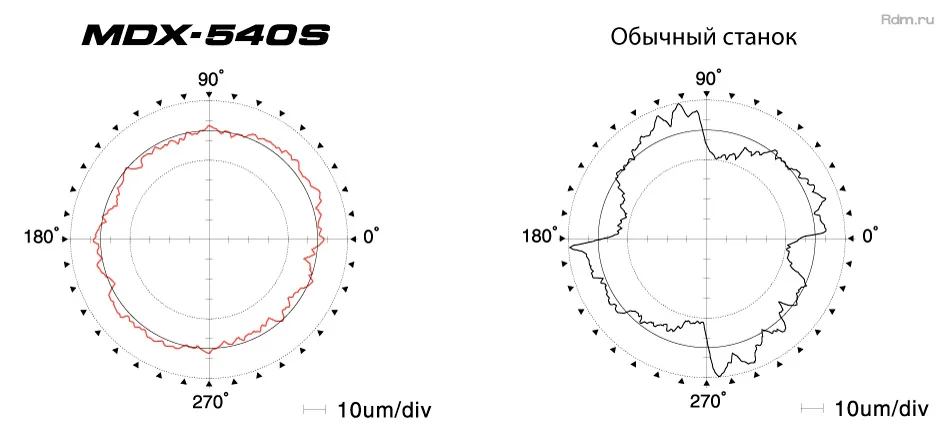

Сравнение точности фрезерного станка MDX-540S с обычным станком

Характеристики
Модель MDX-540S MDX-540
Обрабатываемые материалы пластики, дерево, цветные металлы
Перемещения по осям X/Y/Z, мм X x Y x Z: 500 x 400 x 155 мм
Расстояние от торца шпинделя до стола макс. 254 мм.
Размер стола длинна x ширина: 550 x 420 мм
Максимальный вес заготовки при ускорении 0,2g: 12 кг / при ускорении 0,1g: 20 кг / при ускорении 0,05g: 20 кг
Двигатели по осям XY серводвигатели, 80Вт серводвигатели, 60Вт
Подача макс. 7,5 м/мин (125 мм/сек)
Ускорение 0,2G, 0,1G, 0,05G
Программное разрешение в режиме RML-1: 0,01 мм в режиме NC-code: 0,001 мм
Механическое разрешение 0,001 мм
Точность позиционирования ±0,1 мм / 300 мм, без нагрузки
Повторяемость ±0,02 мм, без нагрузки ±0,05 мм, без нагрузки
Возвращение в начальные точки (при вкл/выкл) ±0,02 мм ±0,05 мм
Двигатель шпинделя безщеточный 400 Вт / 750 Вт (опц.)
Частота вращения шпинделя 400-12.000 об/мин; 400-3.000 об/мин для позиционирования и центрования;
6.000-60.000 об/мин при установке высокоскор. шпинделя (опц.)
Закрепление инструмента цанговое, макс. диаметр 10 мм
Язык управления RML-1 и NC-code
Интерфейс USB
Энергопотребление AC 220-240 В / ±10%, 50/60 Гц
Потребляемая мощность ~700 Вт
Уровень шума при перемещении (без резки): 65 дБ или менее, в режиме ожидания 40дБ или менее (в соответствии с ISO 7779)
Габаритные размеры ширина x длина x высота:
765 x 995 x 858 мм
ширина x длина x высота:
745 x 995 x 858 мм
Вес 102 кг
Рабочая температура 5-40°С
Рабочая влажность 35-80% (без конденсата)
Комплектация пульт управления, сетевой шнур, сенсор инструмента, шнур сенсора, гайка для цанги, ключ для цанги, ключ гаечный, шестигранники, Roland Software Package CD-ROM, SRP Player CD-ROM, руководства пользователя.

Автоматическая смена инструмента ZAT-540 (опция)

Количество инструментов 4
Максимальная длина инструмента 110 мм
Максимальный диаметр инструмента 10 мм
Максимальная масса инструмента 350 гр
Тип инструментальных оправок JBS4002 15T
Метод выбора инструмента прямой выбор, с фиксированным адресом
Требуемое давление воздуха 0,7-1,0 МПа (расход 50 л/мин или больше)
Частота вращения шпинделя 400-12.000 об/мин; 400-3.000 об/мин для позиционирования и центрования
Вес 6,8 кг (общий вес шпинделя, блока управления, магазина и т.п.)
Комплектация блок управления, инструментальный магазин, шпиндель, пневмоцилиндр, основание, сенсор Z-ноль, шайба, винты, шестигранники, стяжки, кабель, и руководство для пользователя

Поворотная ось ZCL-540 (опция)

Обрабатываемые материалы пластики, дерево, воск (не металлы)
Максимальный угол поворота ±21.474.836,47° (±59.652,3 оборотов)
Допустимые размеры заготовки диаметр 90 мм, длина 371 мм. (в зависимости от инструмента и типа обработки область будет сокращаться)
Толщина заготовки которая может быть закреплена в тисках 15 - 100 мм
Максимальный вес заготовки макс. 5 кг, макс. момент инерции: 0,02 кгм², при использовании центровочного сверла: макс. 1,5 кг.
Метод управления Одновременное управление 4 осями
Подача макс. 20 об/мин
Программное разрешение Режим RML-1: 0,1° режим NC-code: 0,01°
Механическое разрешение 0,002°
Статическая точность люфт: 0,05°, эксцентриситет: 0,3 мм или менее
Габаритные размеры длина x ширина x высота: 720 x 100 x 195 мм
Вес 6,5 кг
Комплектация привод оси, задняя бабка, основание, вращающийся центр, сенсор оси Y, сенсор оси Z, центрирующий штифт, винты, T-образные гайки, шестигранники, стяжки, руководство пользователя.
Применение
для 3D моделирования
Быстрое прототипирование
Фрезерные станки Roland могут использоваться в технологиях быстрого прототипирования SRP (Subtractive Rapid Prototyping). Широкий спектр материалов, который может использоваться в прототипирование, позволяет получить не только визуальный прототип, но и полнофункциональную модель будущего изделия.

для гравировки и 3D моделирования
Ювелирное производство
Оборудование Roland для ювелирного производства позволяет решать самые разные ювелирные задачи, от изготовления разнообразных восковых моделей до нанесения гравировки и фотогравировки на различные драг металлы.
для гравировки и 3D моделирования
Образование
Более 300 учебных заведений в России используют в своем учебном процессе фрезерные станки Roland.

Основой качественной подготовки специалистов-технологов является сочетание получаемых теоретических знаний с практическими навыками работы. Использование фрезерных станков Roland в учебном процессе дает возможность изготовить детали, спроектированные при помощи CAD технологий. Без этого, все, что спроектировано учащимся с помощью компьютера, так и останется существовать только в виртуальном мире. Отличительной особенностью фрезерных станков Roland являются компактность, наличие программного обеспечения в комплекте поставки, и возможность установки сканирующей головки на многие модели станков.

Фрезерные станки Roland могут быть установлены на письменном столе студента или школьника и фактически будут являться «персональным станком с ЧПУ». При этом фрезерные станки Roland обладают всеми атрибутами промышленных станков с ЧПУ.

Программное обеспечение станка позволяет осуществить все стадии разработки и изготовления изделия:
  • формирование (разработка) компьютерной 3D модели изделия;
  • компьютерное моделирование процесса изготовления изделия;
  • формирование управляющей программы и изготовление изделия на станке с ЧПУ.

Немаловажна и возможность импорта файлов 3D моделей формата stl, dxf, iges разработанных с помощью других CAD систем, для последующего их изготовления, что позволяет использовать станки в процессе обучения любым CAD программам. Интересно, что на модель Roland MDX-40A может быть установлена сканирующая головка, что позволяет использовать станок как 3-х мерный сканер. То есть станок позволяет с помощью специальной головки оцифровывать реальный трехмерный объект в компьютер и далее работать с ним, как с трехмерной компьютерной моделью.


Также фрезерные и гравировальные станки Roland используются в процессе обучения проектированию печатных плат, благодаря простой в использовании программе CoopperCAM студенты в течении считанных минут смогут изготовить на станке плату только что спроектированную в P-CAD. Опыт установки фрезерных станков в школах, колледжах и ВУЗах России показал, что студенты успешнее, а главное с большим интересом и даже удовольствием осваивают CAD/CAM технологии.
увеличить
увеличить
увеличить
увеличить
для гравировки и 3D моделирования
Изготовление форм

Используя гравировальные станки Roland EGX-350, EGX-400, EGX-600 вы сможете делать как двух-, так и трехмерные формы для изготовления изделий, а используя более мощные фрезерные станки MDX-540 и MDX-540S корексы и прочие формы из дюралюминия и алюминия.

для гравировки и 3D моделирования
Деревообработка
Обрабатывайте различные породы дерева создавая уникальные изделия, сувениры, игрушки и многое другое
