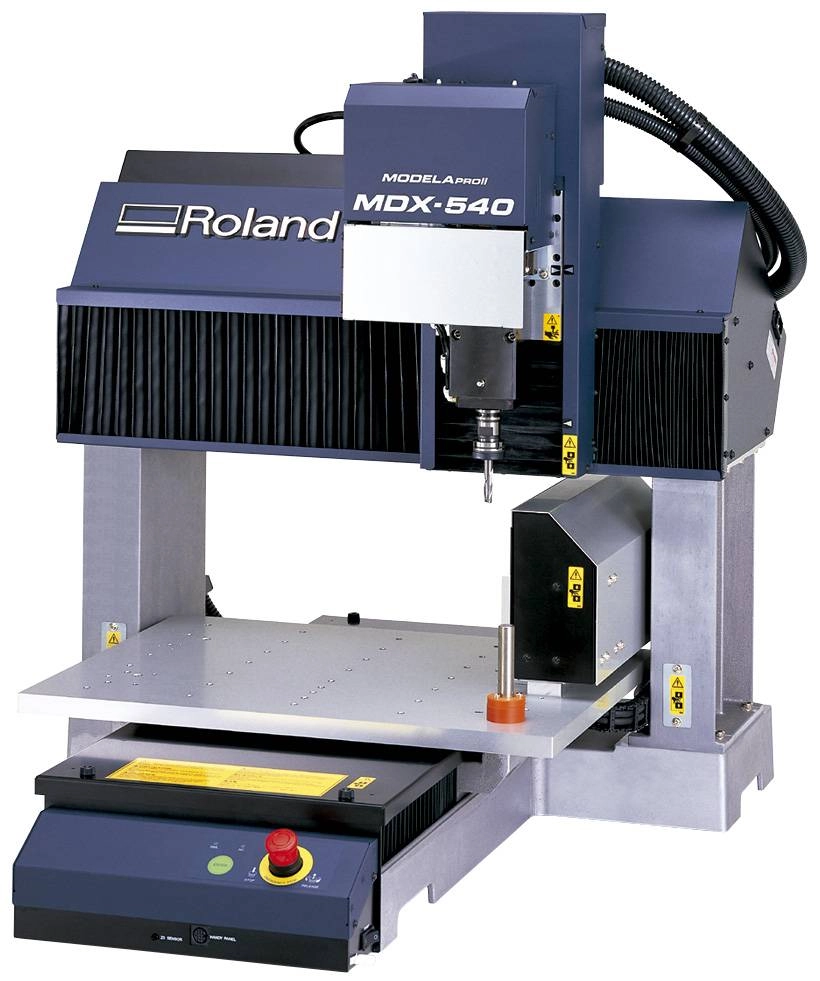

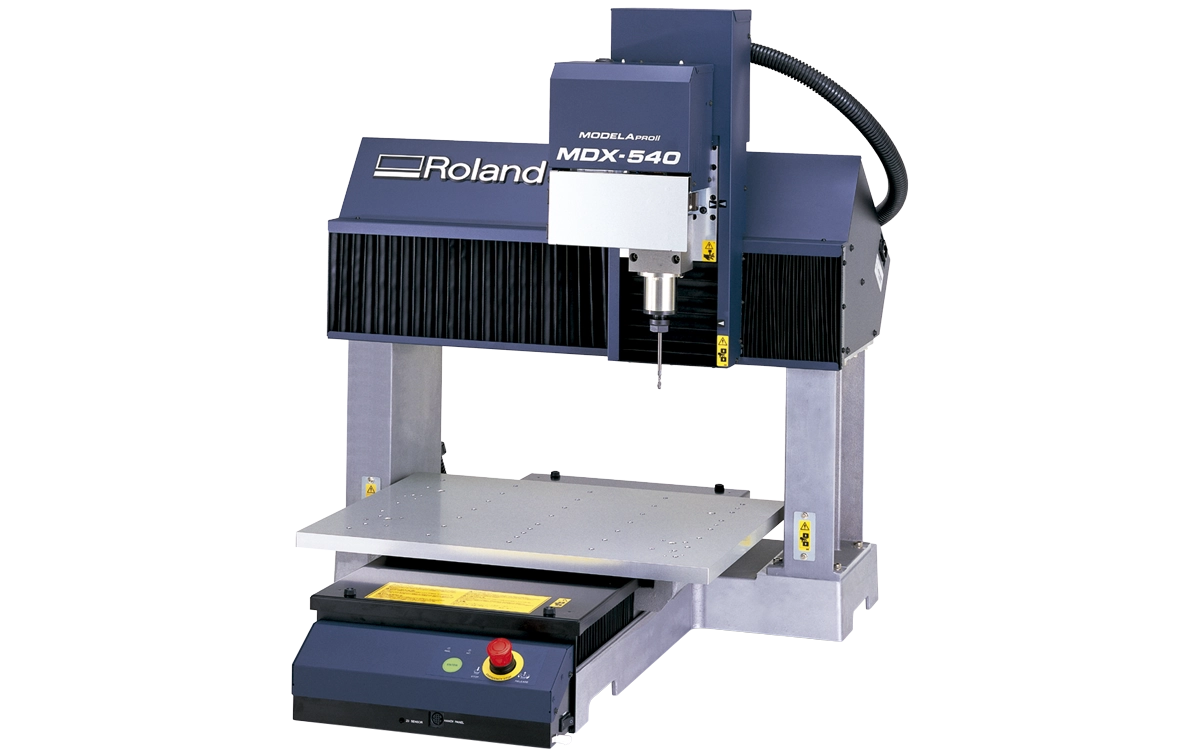

MDX-540 - фрезерный станок с ЧПУ Roland

MDX-540 - наиболее мощный фрезерный станок Roland серии Modela PRO II. Широкий выбор опций позволяет использовать станок для решения различных задач, таких как мелкосерийное производство, изготовление прототипов, литьевых, мастер и пресс-форм. Так же станок MDX-540 отлично подходит для гравировальных работ, изготовления клише и штампов для тиснения и конгрева.


Среди плюсов станка можно выделить возможность установки автоматической смены инструмента
ZAT-540 и поворотной оси ZCL-540, что позволит выполнить четырехосевую обработку в автоматическом режиме. Автосмена дает возможность непрерывно пройти весь цикл от черновой до чистовой работы, что снижает время серийного и мелкосерийного производства. Кроме того в станке MDX-540 установлены высокоточные ШВП, серводвигатели с обратной связью AC Servo (DAC) и используется новейшая технология FFP (Feed Forward Processing), предсказывающая дальнейшее перемещение инструмента, что дает непревзойденную точность, высокую скорость, повторяемость и энергоэффективность. Всё это самым лучшим образом сказывается на скорости и точности работ, даже при больших нагрузках.


Фрезерный станок MDX-540 способен работать с широким спектром материалов, в том числе с деревом, пластиком, воском, медью, алюминием, латунью и другими цветными и драг. металлами.


В комплекте с MDX-540 поставляется пакет программ Roland, в том числе мощная программа SRP Player для механ.обработки. Программа SRP Player может открывать файлы промышленных форматов IGES, STL и DXF. Благодаря этому предприятия могут выполнять механ.обработку файлов созданных в своих CAD-системах поверхностного и объемного моделирования (КОМПАС, SolidWorks, T-flex, Autodesk Inventor, CATIA и т.д.) без дополнительных вложений. Программа имеет удобный интерфейс даже для новичков, которые впервые столкнулись с подобного рода ПО. Начинающие пользователи SRP Player могут использовать автоматический режим настроек.


Особенности фрезерного станка MDX-540

  • Большая рабочая область: 500 (X) x 400 (Y) x 155 (Z) мм;
  • Превосходное качество поверхности и высокая точность обработки;
  • Высокоскоростной либо высокомоментный режим работы,
    частота вращения шпинделя: 400 – 12.000 об/мин;
  • Возможность дополнительно установить автоматическую смену инструмента ZAT-540;
  • Возможность дополнительно установить поворотную ось ZCL-540;
  • Простое и технологичное программное обеспечение Roland SRP Player с автоматическим режимом настроек, полная совместимость с промышленными CAD-системами;
  • Возможность фрезеровать и гравировать широкий спектр материалов от пластика и до цветных и драг. металлов;
  • Низкая стоимость;
  • Фрезерные станки MDX-540 поставляются в двух основных комплектациях:
    • модель MDX-540 - с прецизионным шпинделем ZS-540TY;
    • модель MDX-540А - с автосменой инструмента ZAT-540.
Менеджер свяжется с вами, ответит на вопросы и оформит заказ
Описание

Скорость и точность

Фрезерный станок MDX-540 был создан с учетом новых высоких требований по точности, надежности и скорости обработки криволинейных поверхностей. Станок был полностью модернизирован и все узлы были улучшены в сравнении в предыдущей моделью MDX-650.
Для достижения высокой скорости перемещения и сохранения точности механ.обработки, была использована технология FFP (Feed Forward Processing). Благодаря этой разработке, система управления станка может предсказывать дальнейшее перемещение инструмента по всем
X, Y, Z, А осям. Цифровые бесщеточные серводвигатели переменного тока обеспечивают высокий крутящий момент и скорость, которые требуются для точного и гладкого фрезерования. Срок службы серводвигателей вырос до 20.000 часов без дополнительного тех.обслуживания.

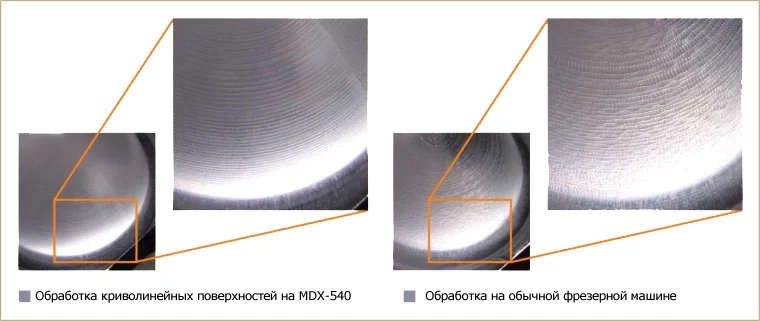

сравнение результатов фрезерования MDX-540 с другим станком * Качество обработки готового изделия будет зависеть от параметров механ.обработки, выбранных в CAM-программе, материала, инструмента и других критериев.

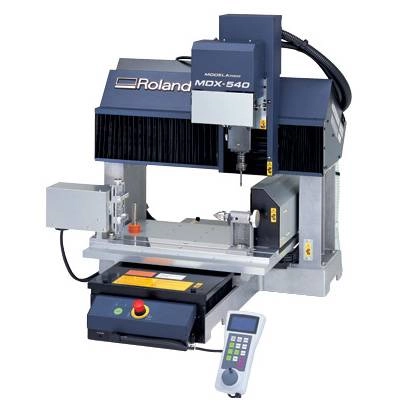

Поворотная ось ZCL-540

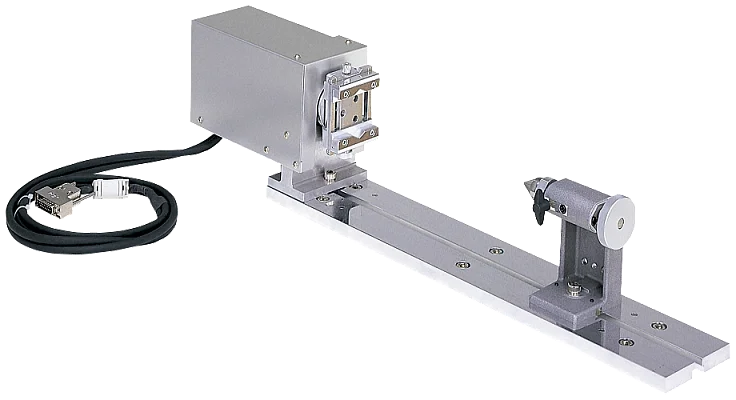

Дополнительно на фрезерный станок MDX-540 можно установить поворотную ось ZCL-540.
Поворотная ось помогает значительно расширить возможности оборудования. Она может использоваться как индексная головка, а также позволяет выполнять полноценную 4х-осевую обработку. В механизме ZCL-540 предусмотрена система стабилизации углового положения, которая уменьшает допуски и увеличивает точность изготовления изделий. Поворотная ось отлично подходит для производства конечной продукции, мастер моделей, быстрого прототипирования, изготовления восковок, гравировки цилиндрических изделий и кругового фрезерования. С поворотной осью можно фрезеровать легкие материалы, такие как дерево, воск, пластики, магний и гравировать на цветных и драгоценных металлах, таких как медь, латунь, алюминий, золото, серебро, титан, и т.д.

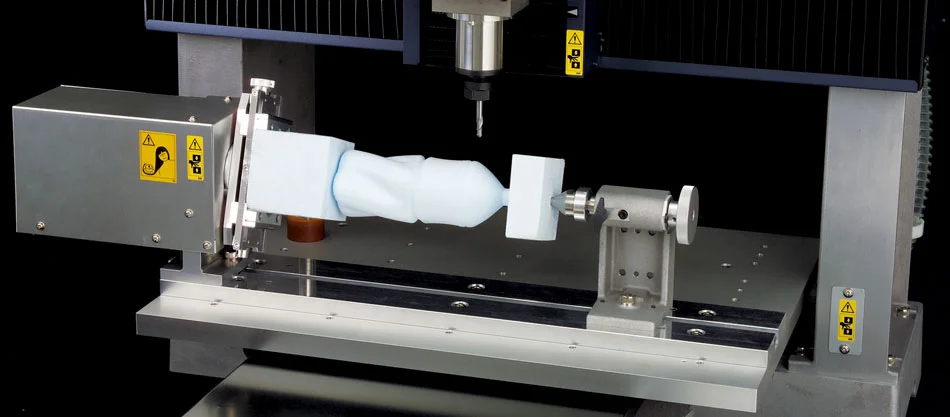

ZCL-540 поворотная ось для MDX-540


Автоматическая смена инструмента ZAT-540

При установленной автосмене инструмента ZAT-540 станок MDX-540 получает возможность в автоматическом режиме менять до четырёх инструментов и самостоятельно полностью пройти весь процесс изготовления детали от черновой до чистовой обработки. Автосмена ZAT-540 оснащена прецизионным шпинделем с увеличенным ресурсом наработки. Кроме того автоматическая смена инструмента может совместно использоваться с поворотной осью ZCL-540.

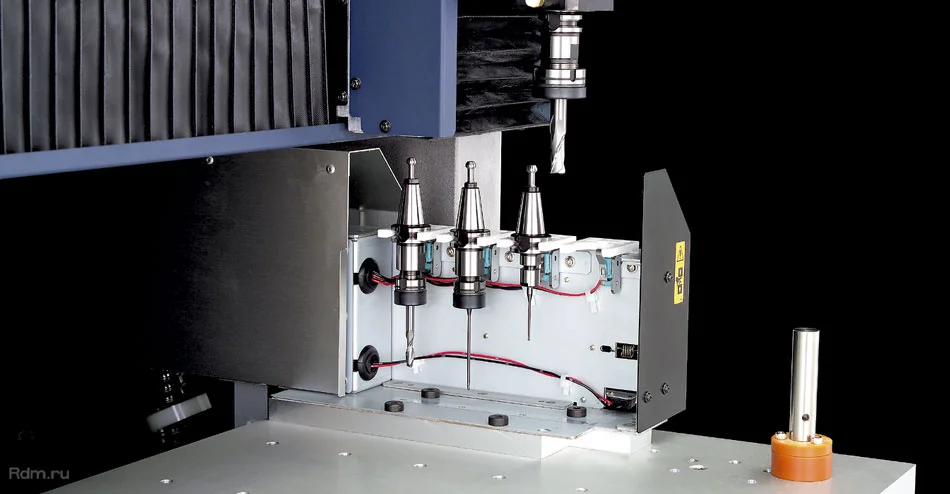

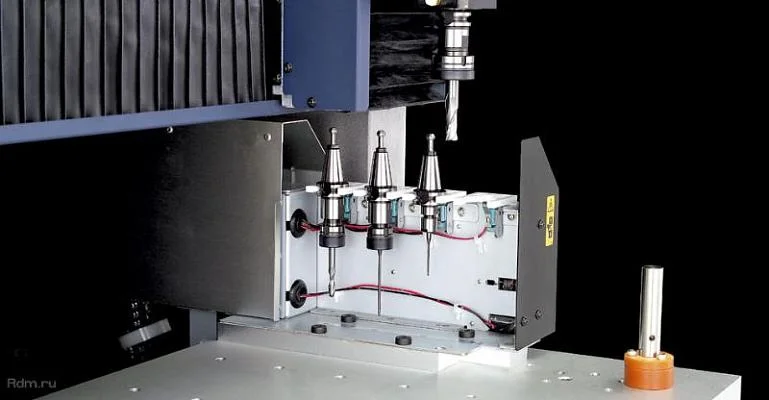

ZAT-540 автоматическая смена инструмента для MDX-540


Удобство эксплуатации станка

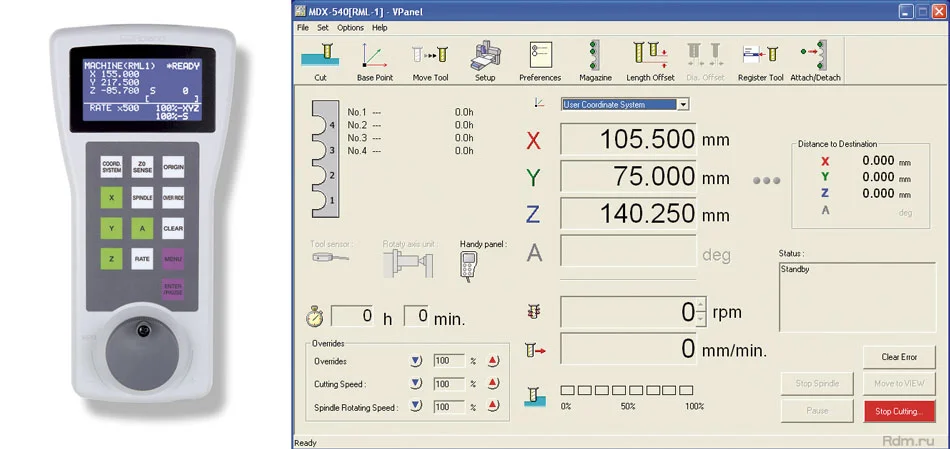

Фрезерный станок MDX-540 очень прост в пользовании и обслуживании. Станок оснащен выносным пультом управления и экранной компьютерной панелью управления, которые помогают установить начальную координату обработки. Кроме того с помощью пульта или панели можно регулировать частоту вращения шпинделя и и менять подачи в процессе фрезерования. А для упрощения смены инструмента, фрезерный станок оборудован датчиком нуля по Z-оси. В дополнение к выносному пульту управления MDX-540 имеет экранную панель, управляющую станком с компьютера.

выносной пульт управления MDX-540 и экранная панель


Программное обеспечение

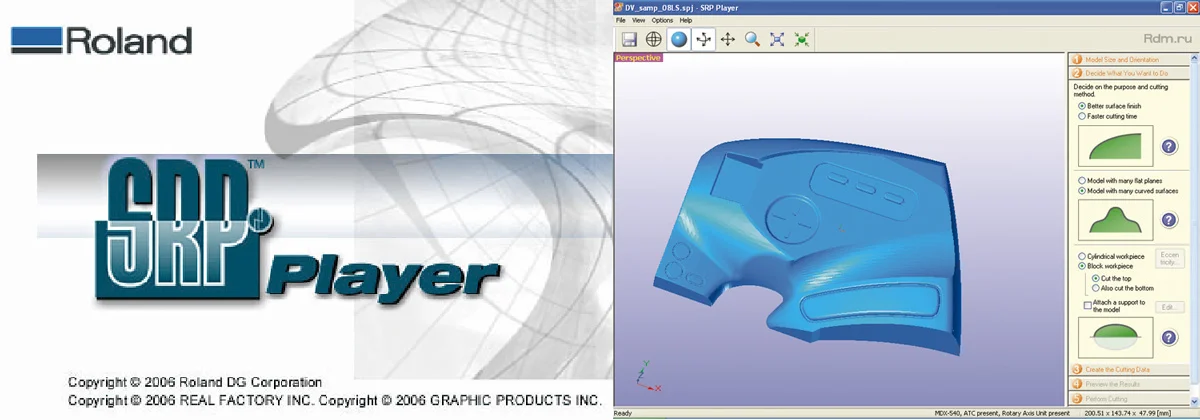

С фрезерным станком MDX-540 в комплекте поставляется набор программ Roland. Наиболее мощная из пакета - это программа Roland SRP Player для механ.обработки. Основные возможности программы SRP Player заключаются в импорте файлов формата IGES, DXF, STL, выполнении масштабирования импортированной модели, задании размеров и геометрии инструмента, выборе зоны обработки и стратегии фрезерования. Далее в программе можно расcчитать и сохранить траекторию инструмента. Кроме того, Roland SRP Player имеет открытую архитектуру и полностью совместима с промышленными CAD-программами для моделирования (T-flex, SolidWorks, КОМПАС, CATIA, Autodesk Inventor, и др.). SRP Player позволяет сохранять траектории в формате G-кодов.
Для большего удобства, SRP Player имеет автоматический режим, при котором оператор совершает минимум действий: загружает
3D модель, выбирает материал и качество обработки. Все остальные задачи выполняет программа.

программа Roland SRP Player для механобработки на MDX-540


Высокая детализация фрезерования на MDX-540

MDX-540 имеет большую рабочую область формата: 500(X) x 400(Y) x 155(Z) мм.
Скорость вращения шпинделя может изменяться в диапазоне 400-12.000 оборотов в минуту, c возможностью выбора между высокоскоростным и высокомоментным режимом работы шпинделя. Обладая высоким программным и механическим разрешением в 0,001 мм/шаг, фрезерный станок может быстро и точно изготовить детали, прототипы и матрицы самого высокого качества.

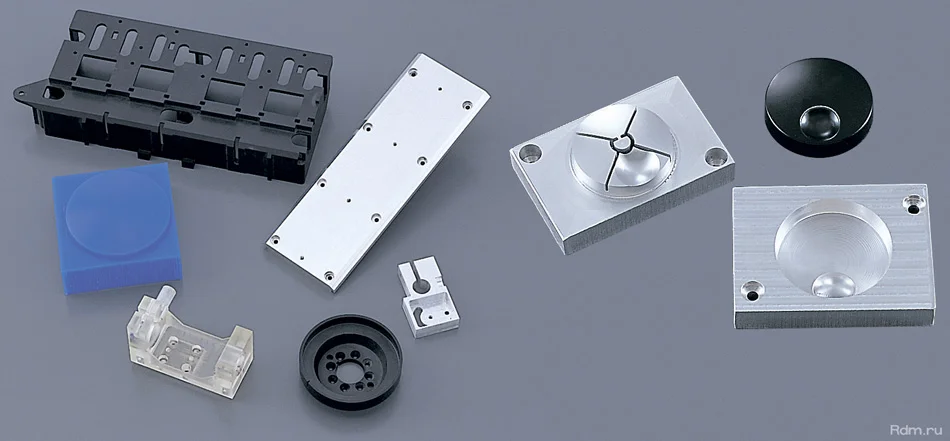

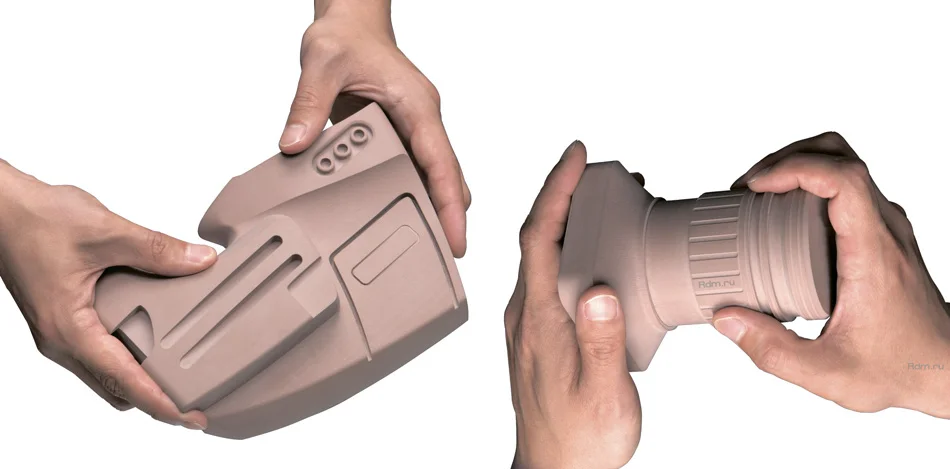

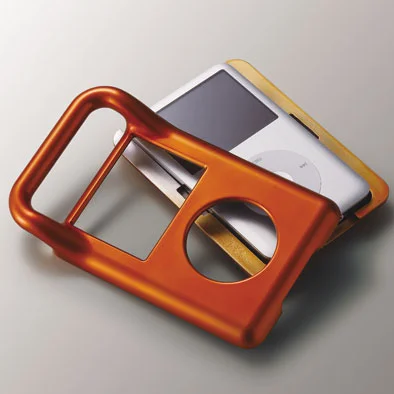

примеры моделирования деталей на станке Roland MDX-540


Широкие возможности

Станок MDX-540 даёт возможность разработчикам и инженерам самостоятельно изготавливать 3D модели любых деталей.
Вместо того, чтобы отправлять дорогостоящие заказы сторонним подрядчикам, на MDX-540 можно самостоятельно сделать изделие и значительно сэкономить время и деньги. Кроме того все ваши идеи и новые разработки останутся конфиденциальными и не выйдут за пределы предприятия.
Разрабатывать новые изделия с использованием станка MDX-540 очень легко и быстро. Можно экспериментировать, раз за разом моделируя детали из различных материалов.
К тому же на станке MDX-540 можно изготавливать литьевые и пресс-формы, делать мастер модели и восковки, штампы и клише для тиснения и конгрева.

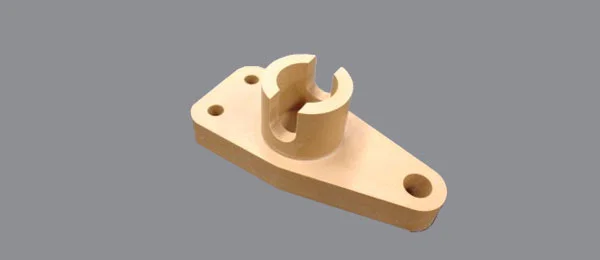

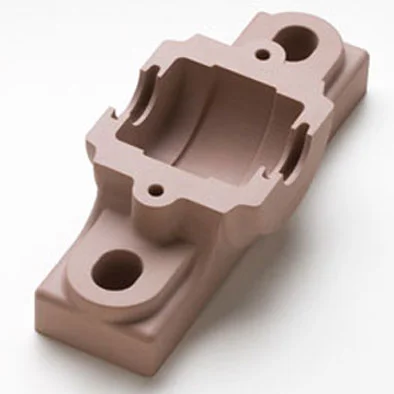

примеры работ на MDX-540


Высокий уровень безопасности

Станок MDX-540 отвечает всем современным нормам безопасности:

  • Для предотвращения несчастных случаев, он оснащен большой и легкодоступной кнопкой экстренного отключения оборудования.
  • Имеется автоблокировка шпинделя, которая не позволяет продолжить работу при открытой защитной дверце шпинделя.

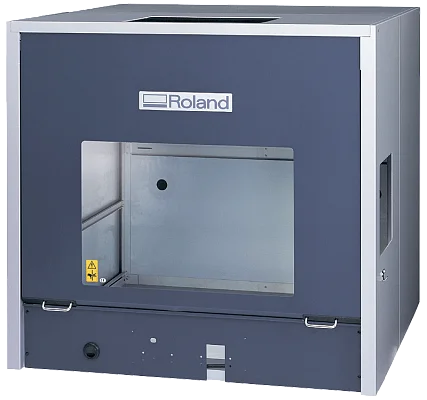

  • Дополнительно поставляется защитный кожух ZBX-540.
    Он играет сразу три важные роли — закрывает рабочую область фрезерования, не даёт разлетаться стружке и пыли, а также значительно уменьшает шум работы оборудования.

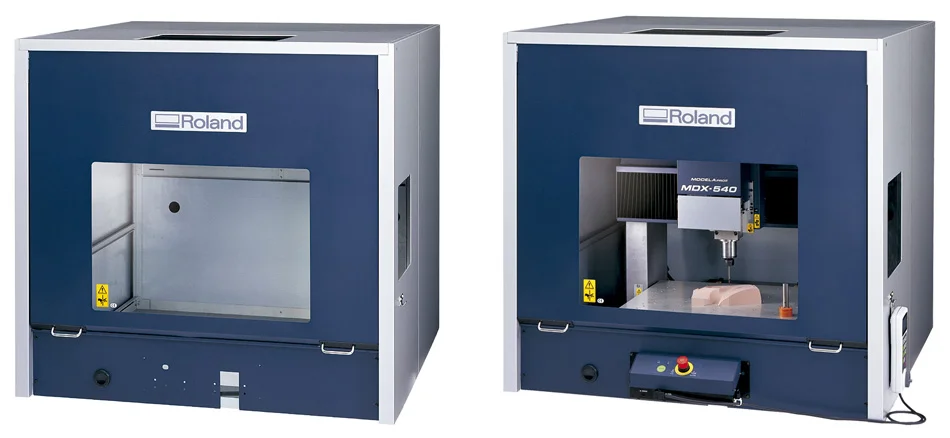

ZBX-540 - защитный кожух для MDX-540


Высокая производительность

Станок MDX-540 оснащен дополнительным функционалом, который помогает оптимизировать производительность, сэкономить время и повысить удобство работы:

  • Индикатор нагрузки шпинделя. Отслеживает нагрузку и автоматически отключает аппаратуру в случае критического превышения нормы.
  • Индикатор времени наработки шпинделя. Отслеживает износ оборудования и позволяет своевременно заменить шпиндель, не нарушая точности и качества выпускаемых изделий.
  • Регулятор скорости подачи и частоты вращения шпинделя, с помощью которого подборка режимов работы значительно упрощается.
Характеристики
Модель MDX-540 MDX-540S
Обрабатываемые материалы пластики, дерево, цветные металлы
Перемещения по осям X/Y/Z, мм X x Y x Z: 500 x 400 x 155 мм
Расстояние от торца шпинделя до стола макс. 254 мм.
Размер стола длинна x ширина: 550 x 420 мм
Максимальный вес заготовки при ускорении 0,2g: 12 кг при ускорении 0,1g: 20 кг при ускорении 0,05g: 20 кг
Двигатели по осям XY серводвигатели, 60Вт серводвигатели, 80Вт
Подача макс. 7,5 м/мин (125 мм/сек)
Ускорение 0,2G, 0,1G, 0,05G
Программное разрешение в режиме RML-1: 0,01 мм в режиме NC-code: 0,001 мм
Механическое разрешение 0,001 мм
Точность позиционирования ±0,1 мм / 300 мм, без нагрузки
Повторяемость ±0,05 мм, без нагрузки ±0,02 мм, без нагрузки
Возвращение в начальные точки (при вкл/выкл) ±0,05 мм ±0,02 мм
Двигатель шпинделя безщеточный 400 Вт / 750 Вт (опц.)
Частота вращения шпинделя 400-12.000 об/мин; 400-3.000 об/мин для позиционирования и центрования;
6.000-60.000 об/мин при установке высокоскор. шпинделя (опц.)

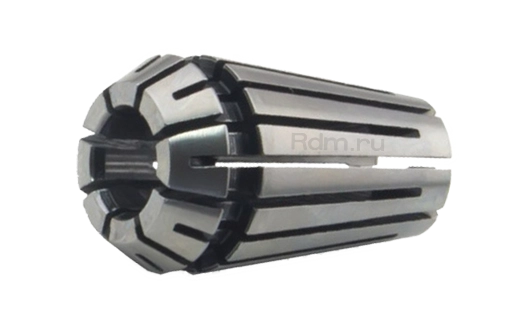

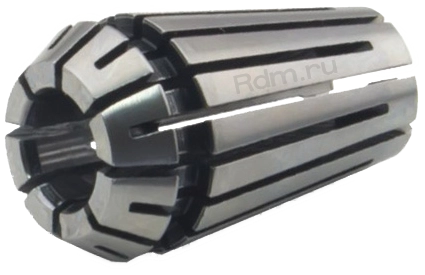

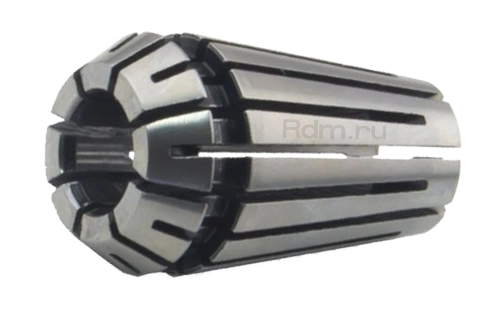

Закрепление инструмента цанговое, макс. диаметр 10 мм
Язык управления RML-1 и NC-code
Интерфейс USB
Энергопотребление AC 220-240 В / ±10%, 50/60 Гц
Потребляемая мощность ~700 Вт
Уровень шума при перемещении (без резки): 65 дБ или менее, в режиме ожидания 40дБ или менее (в соответствии с ISO 7779)
Габаритные размеры ширина x длина x высота:
745 x 995 x 858 мм
ширина x длина x высота:
765 x 995 x 858 мм
Вес 102 кг
Рабочая температура 5-40°С
Рабочая влажность 35-80% (без конденсата)
Аксессуары (комплектация) пульт управления, сетевой шнур, сенсор инструмента, шнур сенсора, гайка для цанги, ключ для цанги, ключ гаечный, шестигранники, Roland Software Package CD-ROM, SRP Player CD-ROM, руководства пользователя.
Автоматическая смена инструмента ZAT-540 (опция)
Количество инструментов 4
Максимальная длина инструмента 110 мм
Максимальный диаметр инструмента 10 мм
Максимальная масса инструмента 350 гр

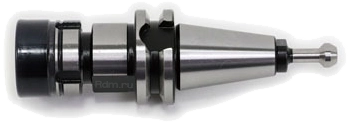

Тип инструментальных оправок JBS4002 15T
Метод выбора инструмента прямой выбор, с фиксированным адресом
Требуемое давление воздуха 0,7-1,0 МПа (расход 50 л/мин или больше)
Частота вращения шпинделя 400-12.000 об/мин; 400-3.000 об/мин для позиционирования и центрования
Вес 6,8 кг (общий вес шпинделя, блока управления, магазина и т.п.)
Аксессуары(комплектация) блок управления, инструментальный магазин, шпиндель, пневмоцилиндр, основание, сенсор Z-ноль, шайба, винты, шестигранники, стяжки, кабель, и руководство для пользователя
Поворотная ось ZCL-540 (опция)
Обрабатываемые материалы пластики, дерево, воск (не металлы)
Максимальный угол поворота ±21.474.836,47° (±59.652,3 оборотов)
Допустимые размеры заготовки диаметр 90 мм, длина 371 мм. (в зависимости от инструмента и типа обработки область будет сокращаться)
Толщина заготовки которая может быть закреплена в тисках 15 - 100 мм
Максимальный вес заготовки макс. 5 кг, макс. момент инерции: 0,02 кгм², при использовании центровочного сверла: макс. 1,5 кг.
Метод управления Одновременное управление 4 осями
Подача макс. 20 об/мин
Программное разрешение Режим RML-1: 0,1° режим NC-code: 0,01°
Механическое разрешение 0,002°
Статическая точность люфт: 0,05°, эксцентриситет: 0,3 мм или менее
Габаритные размеры длина x ширина x высота: 720 x 100 x 195 мм
Вес 6,5 кг
Аксессуары(комплектация) привод оси, задняя бабка, основание, вращающийся центр, сенсор оси Y, сенсор оси Z, центрирующий штифт, винты, T-образные гайки, шестигранники, стяжки, руководство пользователя.
Применение
для 3D моделирования
Быстрое прототипирование
Фрезерные станки Roland могут использоваться в технологиях быстрого прототипирования SRP (Subtractive Rapid Prototyping). Широкий спектр материалов, который может использоваться в прототипирование, позволяет получить не только визуальный прототип, но и полнофункциональную модель будущего изделия.

для гравировки и 3D моделирования
Медицина и стоматология
Создавайте коронки, мосты, вкладки с фрезерными центрами Roland, а также ортопедические стельки с гравировальными станками серии EGX.
для гравировки и 3D моделирования
Образование
Более 300 учебных заведений в России используют в своем учебном процессе фрезерные станки Roland.

Основой качественной подготовки специалистов-технологов является сочетание получаемых теоретических знаний с практическими навыками работы. Использование фрезерных станков Roland в учебном процессе дает возможность изготовить детали, спроектированные при помощи CAD технологий. Без этого, все, что спроектировано учащимся с помощью компьютера, так и останется существовать только в виртуальном мире. Отличительной особенностью фрезерных станков Roland являются компактность, наличие программного обеспечения в комплекте поставки, и возможность установки сканирующей головки на многие модели станков.

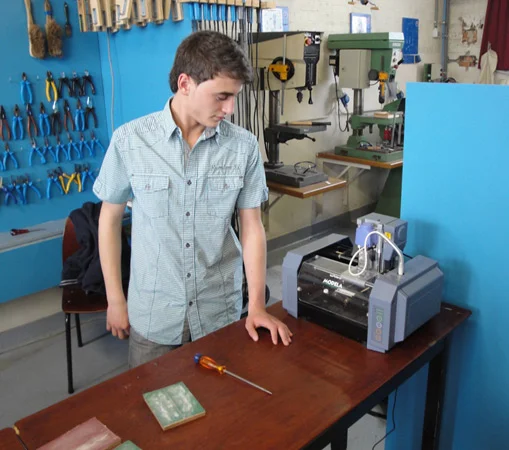

Фрезерные станки Roland могут быть установлены на письменном столе студента или школьника и фактически будут являться «персональным станком с ЧПУ». При этом фрезерные станки Roland обладают всеми атрибутами промышленных станков с ЧПУ.

Программное обеспечение станка позволяет осуществить все стадии разработки и изготовления изделия:
  • формирование (разработка) компьютерной 3D модели изделия;
  • компьютерное моделирование процесса изготовления изделия;
  • формирование управляющей программы и изготовление изделия на станке с ЧПУ.

Немаловажна и возможность импорта файлов 3D моделей формата stl, dxf, iges разработанных с помощью других CAD систем, для последующего их изготовления, что позволяет использовать станки в процессе обучения любым CAD программам. Интересно, что на модель Roland MDX-40A может быть установлена сканирующая головка, что позволяет использовать станок как 3-х мерный сканер. То есть станок позволяет с помощью специальной головки оцифровывать реальный трехмерный объект в компьютер и далее работать с ним, как с трехмерной компьютерной моделью.


Также фрезерные и гравировальные станки Roland используются в процессе обучения проектированию печатных плат, благодаря простой в использовании программе CoopperCAM студенты в течении считанных минут смогут изготовить на станке плату только что спроектированную в P-CAD. Опыт установки фрезерных станков в школах, колледжах и ВУЗах России показал, что студенты успешнее, а главное с большим интересом и даже удовольствием осваивают CAD/CAM технологии.
увеличить
увеличить
увеличить
увеличить
для гравировки и 3D моделирования
Изготовление форм

Используя гравировальные станки Roland EGX-350, EGX-400, EGX-600 вы сможете делать как двух-, так и трехмерные формы для изготовления изделий, а используя более мощные фрезерные станки MDX-540 и MDX-540S корексы и прочие формы из дюралюминия и алюминия.

для гравировки и 3D моделирования
Деревообработка
Обрабатывайте различные породы дерева создавая уникальные изделия, сувениры, игрушки и многое другое
Аксессуары
ZBX-540E
ZBX-540E, кожух для MDX-540/540S
ZBX-540E, кожух для MDX-540/540S
139 103
Опции для гравировальных и фрезерных станков
ZTT-540

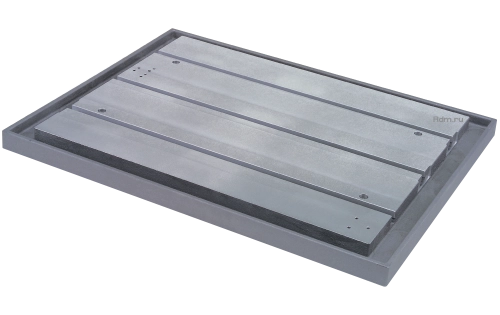

ZTT-540, Т-образный стол для MDX-540
ZTT-540, Т-образный стол для MDX-540
114 177
Опции для гравировальных и фрезерных станков
RNS-540

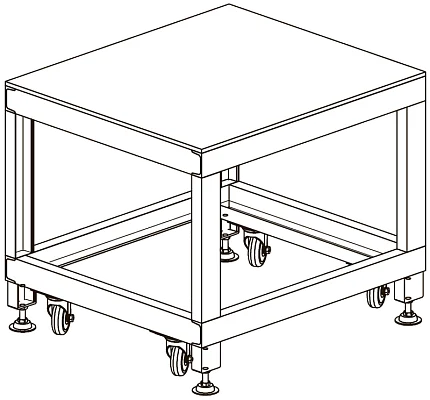

RNS-540 cтол подставка
