Обзор

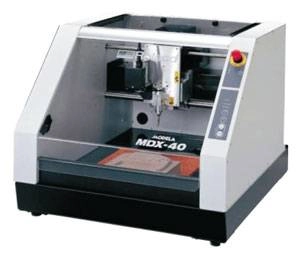

Фрезерная машина

MDX-40R – это новая фрезерная машина фирмы Roland. MDX-40R – это универсальная машина, которая комплектуется поворотной осью и поддерживает подключение 3D сканирующей головки. 3D сканер позволяет выполнять оцифровку трехмерных объектов, а поворотная ось их последующую четырех стороннюю. Это делает MDX-40R наиболее удобным инструментом для создания прототипов, мастер моделей и готовых изделий из пластиков, воска, дерева и т.д. А при работе без поворотной оси позволяет выполнять гравировку штампов, клише, небольших литьевых и пресс-форм на таких цветных металлах, как латунь, магний, алюминий, медь и т.д. Благодаря USB интерфейсу, автоматическому определению нулевой точки по оси Z и простому в использовании программному обеспечения, MDX-40R удобен для работы даже для начинающих пользователей.


  • Поставляется в комплекте с поворотной осью для двух и четырехсторонней обработки;
  • Рабочая область идеальна для объемных заготовок: 305(X) x 305(Y) x 105(Z) мм;
  • Шпиндель 15.000 об/мин с повышенным крутящим моментом и уменьшенной вибрацией;
  • Датчик нуля для быстрого определения нулевых точек;
  • Программное обеспечение в комплекте;
  • Защитный кожух с автоотключением при открытии обеспечивает безопасность и уменьшает шум.
Менеджер свяжется с вами, ответит на вопросы и оформит заказ
Характеристики
Модель MDX-40R
XY размеры стола 305 x 305 мм
Макс. рабочая область 305 x 305 x 105 мм
Применение
для 3D моделирования
Быстрое прототипирование
Фрезерные станки Roland могут использоваться в технологиях быстрого прототипирования SRP (Subtractive Rapid Prototyping). Широкий спектр материалов, который может использоваться в прототипирование, позволяет получить не только визуальный прототип, но и полнофункциональную модель будущего изделия.

для гравировки
Изготовление клише
С гравировальными станками Roland EGX-350, EGX-400 и EGX-600 вы сможете гравировать как блинтовые так и конгревные клише для тиснения. На гравировальных станках Roland можно обрабатывать широкий спектр материалов, используемых для изготовления клише, включая латунь, магний, медь, цинк.

Скорость и точность гравировки

Благодаря высокоскоростным прецизионным шпинделям и точной кинематике гравировальных станков, вы сможете изготавливать клише с высочайшей точностью и качеством проработки мелких деталей. Механика станков разработана с учетом требований высокоскоростной гравировки, а основные узлы собраны на оборудовании со строгим контролем точности с традиционной японской тщательностью. Технология FFP (Feed Forward Processing) применяемая в станках серии PRO: EGX-400 и EGX-600, позволяет предсказывать дальнейшее перемещение инструмента, что в сочетании с серводвигателями по всем осям обеспечивает высокую точность обработки даже при высоких скоростях подач.

Программное обеспечение для гравировки

Программное обеспечение Roland EngraveStudio, поставляемое в комплекте со станками EGX-350 позволяет создавать программу изготовления клише «одной кнопкой». Вам необходимо выбрать векторный эскиз клише, указать глубину и выбрать инструмент из библиотеки программы, после чего программа автоматически рассчитает траектории гравировки, сделает визуализацию и позволит оценить время работы станка. Благодаря открытой архитектуре станков Roland, вы можете готовить программу обработки не только в программах, поставляемых со станком, но и в любых сторонних программах включая CorelDraw и ArtCAM.



Изготовление клише из латуни на гравировальном станке Roland
Изготовление клише из магния на гравировальном станке Roland
Изготовление клише из латуни на гравировальном станке Roland
Изготовление клише из латуни на гравировальном станке Roland
для 3D моделирования
Реверс инжиниринг

Линейка 3D сканеров Roland серии RE, поставляемых в комплекте с мощным программным обеспечением Pixform Pro, являются готовым решением для реверс инжиниринга (обратного проектирования). С 3D сканерами серии RE вы сможете упростить процесс проектирования различных изделий от упаковки, сложных машиностроительных деталей до медицинских применений.

для гравировки и 3D моделирования
Образование
Более 300 учебных заведений в России используют в своем учебном процессе фрезерные станки Roland.

Основой качественной подготовки специалистов-технологов является сочетание получаемых теоретических знаний с практическими навыками работы. Использование фрезерных станков Roland в учебном процессе дает возможность изготовить детали, спроектированные при помощи CAD технологий. Без этого, все, что спроектировано учащимся с помощью компьютера, так и останется существовать только в виртуальном мире. Отличительной особенностью фрезерных станков Roland являются компактность, наличие программного обеспечения в комплекте поставки, и возможность установки сканирующей головки на многие модели станков.

Фрезерные станки Roland могут быть установлены на письменном столе студента или школьника и фактически будут являться «персональным станком с ЧПУ». При этом фрезерные станки Roland обладают всеми атрибутами промышленных станков с ЧПУ.

Программное обеспечение станка позволяет осуществить все стадии разработки и изготовления изделия:
  • формирование (разработка) компьютерной 3D модели изделия;
  • компьютерное моделирование процесса изготовления изделия;
  • формирование управляющей программы и изготовление изделия на станке с ЧПУ.

Немаловажна и возможность импорта файлов 3D моделей формата stl, dxf, iges разработанных с помощью других CAD систем, для последующего их изготовления, что позволяет использовать станки в процессе обучения любым CAD программам. Интересно, что на модель Roland MDX-40A может быть установлена сканирующая головка, что позволяет использовать станок как 3-х мерный сканер. То есть станок позволяет с помощью специальной головки оцифровывать реальный трехмерный объект в компьютер и далее работать с ним, как с трехмерной компьютерной моделью.


Также фрезерные и гравировальные станки Roland используются в процессе обучения проектированию печатных плат, благодаря простой в использовании программе CoopperCAM студенты в течении считанных минут смогут изготовить на станке плату только что спроектированную в P-CAD. Опыт установки фрезерных станков в школах, колледжах и ВУЗах России показал, что студенты успешнее, а главное с большим интересом и даже удовольствием осваивают CAD/CAM технологии.
увеличить
увеличить
увеличить
увеличить
для гравировки и 3D моделирования
Изготовление форм

Используя гравировальные станки Roland EGX-350, EGX-400, EGX-600 вы сможете делать как двух-, так и трехмерные формы для изготовления изделий, а используя более мощные фрезерные станки MDX-540 и MDX-540S корексы и прочие формы из дюралюминия и алюминия.

для гравировки и 3D моделирования
Деревообработка
Обрабатывайте различные породы дерева создавая уникальные изделия, сувениры, игрушки и многое другое
для гравировки
Изготовление печатных плат
Изготовление печатных плат - задача которая может быть решена на большинстве гравировальных и фрезерных станках Roland. Гравировать печатные платы, сверлить и расфрезеровывать отверстия вы сможете с гравировальными станками Roland EGX-350, EGX-360, EGX-400, EGX-600 и фрезерными станками Roland SRM-20, MDX-50, MDX-540, MDX-540S. Для удобства работы вы сможете использовать эти станки для изготовления печатных плат с опционально поставляемой программой CopperCAM. С ней вы сможете импортировать данные в Gerber совместимых форматах, готовить управляющие программы для гравировки контуров дорожек и выборки областей как на всей плате так и отдельной области, центровки, сверления и разфрезеровки отверстий, гравировки обозначений, а также вырезки платы по контуру. После подготовки управляющей программы вы можете сделать визуализацию обработки для того чтобы убедится в правильности подготовленной УП. С CopperCAM и станками Roland вы сможете гравировать как одно-, так и двухсторонние печатные платы.

Импорт данных
Вы можете импортировать файлы Gerber совместимых форматов
  • Aser Gerber File (*.TOP/*.BOT)
  • Aser Gerber File (*.CMP/*.SOL)
  • Orcad Gerber File (*.TOP/*.BOT)
  • Osmond Gerber File (*.GRB)
  • Pads Gerber File (*.PHO/*.ART)
  • PSB-Wizard Gerber File (*.GB0/*.GB1)
  • Protel Gerber File (*.GTL/*.GBL)
  • WinTypon-5 File (*.WT5)
Изготовление печатных плат
