EGX-20 - гравировальная машина

Гравировальные станки
EGX-20 - гравировальная машина
Модель
0
-+
Менеджер свяжется с вами, ответит на вопросы и оформит заказ
Обзор

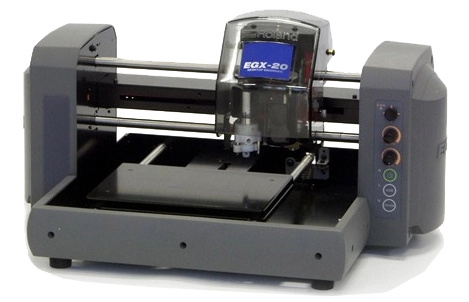

Гравировальная машина EGX-20

EGX-20 - лучший выбор для начинающих гравировщиков. Это настольная машина с использованием активного сенсора поверхности обрабатываемого материала (Active Surface Tracking) для поддержки постоянной глубины гравировки. Эта система позволяет EGX-20 гравировать даже на искривленных поверхностях, для изготовления широкого разнообразия изделий, таких как именные таблички, медальоны, награды, приборные панели и др.


  • Доступная цена;
  • Система Active Surface Traking - Активный сенсор поверхности;
  • Простота использования;
  • Программное обеспечение поставляется в комплекте;
  • 2D и 3D гравировка;
  • Частота вращения шпинделя 15.000 об/мин;
  • Рабочая область 220 мм х 170 мм х 31,8 мм;
  • Гравировка на криволинейных поверхностях.
Менеджер свяжется с вами, ответит на вопросы и оформит заказ
Описание

гравировальная машина Roland EGX-20

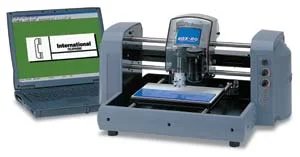

Простота использования

EGX-20 подключается к компьютеру как обычный принтер через параллельный порт. Джойстик на панели управления делает простым перемещение по осям X, Y, Z для гладкой и точной гравировки.


Система Active Surface Traking

Roland EGX-20 - Active Surface Traking В EGX-20 используется система AST (Active Surface Traking) для предотвращения царапин на поверхности обрабатываемого материала и для поддержки постоянной глубины гравировки, даже на искривленных поверхностях. Автоматический датчик высоты крепится к нижней части шпинделя. Датчик отслеживает высоту материала, и AST регулирует выступ инструмента. Существует 3 различных в диаметре наконечника выбор которых производится в зависимости от толщины линии или степени искривления материала.

Совместимость

Гравировка широкого разнообразия материала, включая пластик, оргстекло и даже металлы такие как латунь и алюминий.


Программное обеспечение

программа Roland Dr. Engrave
программа Roland 3D Engrave
программа Dr. Engrave
программа 3D Engrave

EGX-20 поставляется с полным набором программного обеспечения. Перед началом обработки программа Virtual MODELA моделирует конечный вид изделия. Программа Dr. Engrave необходима для высококачественной гравировки в том числе с использованием шрифтов True Type. Программа 3D Engrave необходима для создания трехмерных рельефов. Дополнительно поставляется встраиваемый модуль EZ Engrave включающий специальные шрифты ADA Design и варианты текстурных заливок. Все программное обеспечение совместимо с Windows 95/98/Me/NT4.0/2000/XP/Vista/7/8.

EGX-20 - примеры работ:

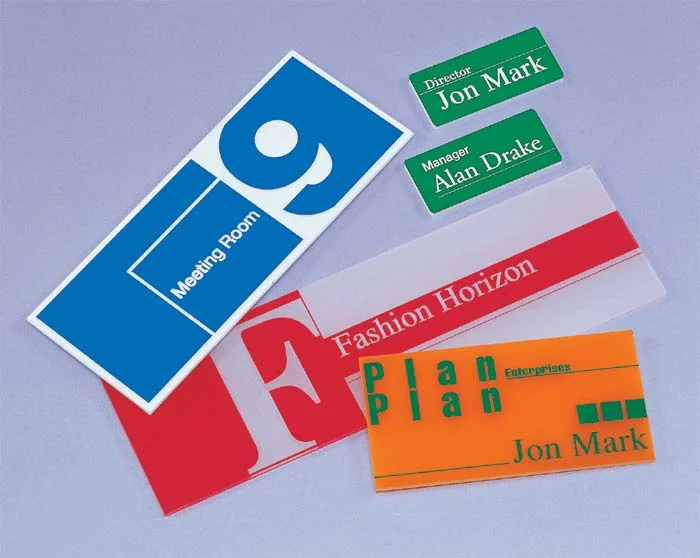

Гравировка табличек, указателей

Мощный шпиндель (15.000 об/мин) позволяет легко обрабатывать оргстекло, пластики и другие материалы для изготовления бейджей, именных табличек и указателей.

Гравировка табличек, указателей на Roland EGX-20

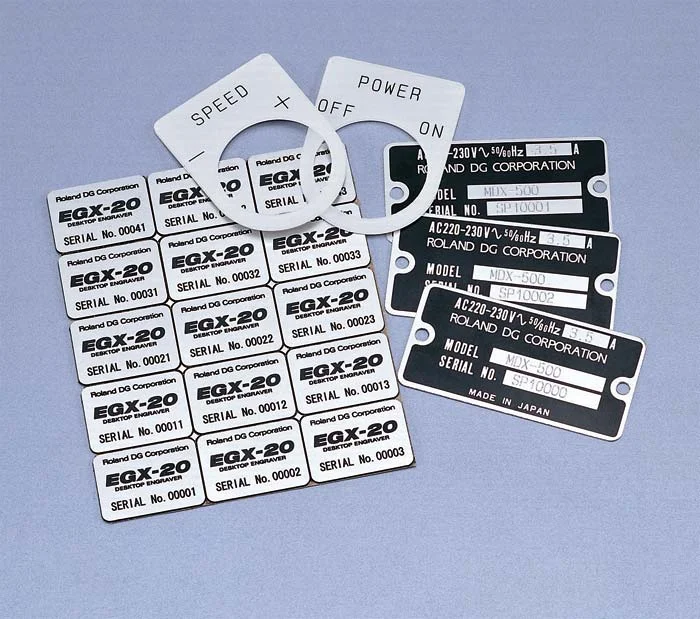

Гравировка серийных номеров

Поставляемая в комплекте программа Dr. Engrave имеет функцию автоматического размещения, которая позволяет вам импортировать файлы баз данных формата Excel - CSV для ускорения процесса подготовки к гравировке серийных номеров и др.

Гравировка серийных номеров на Roland EGX-20

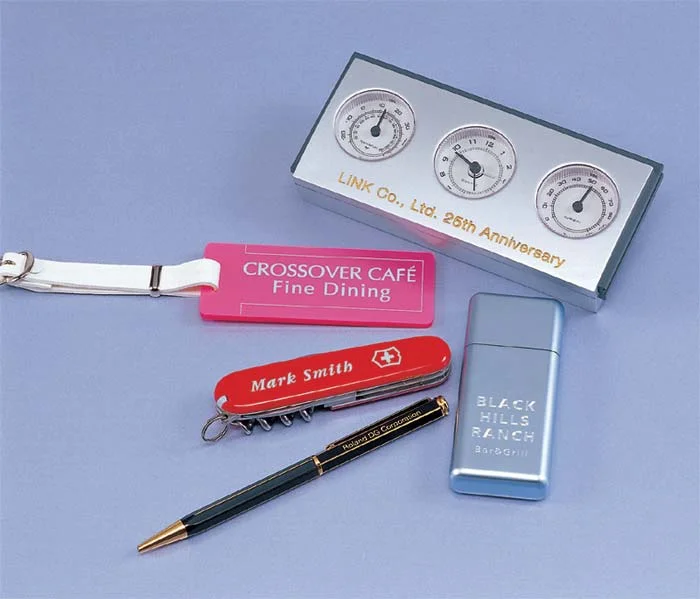

Гравировка на любых поверхностях

Благодаря использованию системы AST для поддержки постоянной глубины гравировки, даже на искривленных поверхностях, EGX-20 способен гравировать на различных предметах, что позволяет наносить монограммы и изготавливать бизнес- сувениры.

Гравировка на любых поверхностях на Roland EGX-20

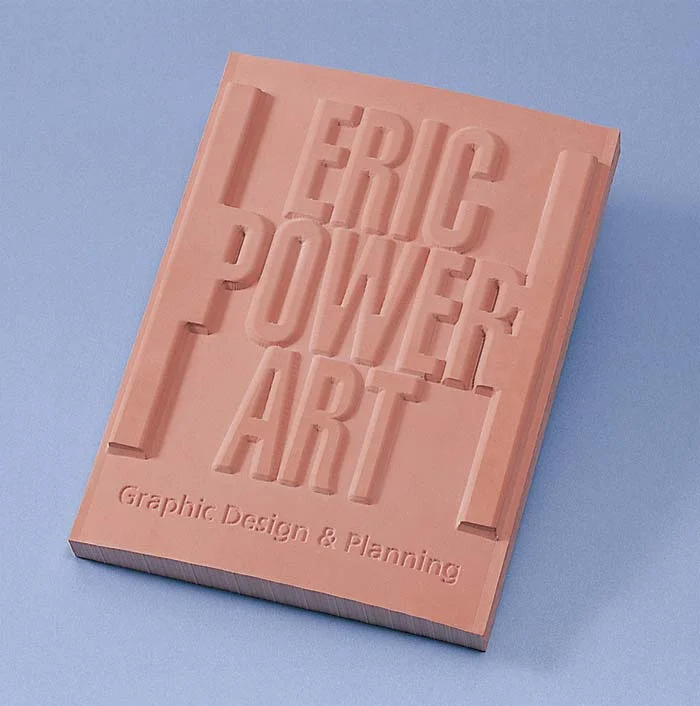

3D гравировка

Поставляемая в комплекте программа 3D Engrave, позволяет создавать трехмерные изображения из растровых файлов.

3D гравировка на Roland EGX-20
Характеристики
Модель EGX-20
Макс. рабочая область 220 мм (X) х 170 мм (Y) х 31,8 мм (Z)
Нагрузка на стол Макс. 1 кг
Диапазон перемещения каретки 203,2 мм (X) x 152,4 мм (Y) x 31,8 (Z) мм
Скорость перемещения каретки Вдоль осей X и Y: от 0,1 до 1 мм/с, от 1 до 15 мм/с, Вдоль оси Z: от 0,1 мм/с, от 1 до 6 мм/с
Управление глубиной гравировки Система AST (Active Surface Tracking)
Макс. глубина гравировки 3D режим: от 0,05 до 7 мм
Режим гравировки: от 0,05 мм до 1 мм
Обрабатываемые материалы Оргстекло, модельный воск, пластики, вспененные материалы, древесина, гипс и др. Макс. толщина: 30 мм
Разрешение 0,01 мм/шаг
Мощность двигателя 12 Вт
Скорость вращения шпинделя От 4.000 до 15.000 об/мин
Диаметр держателя инструмента 3,175 мм
Интерфейс Параллельный порт (совместимый с IEEE 1284)
Электропитание Сетевой адаптер: на входе: от 100 до 240 В ±10%, 50/60 Гц (перем. ток), на выходе: 19 В, 2.1 А (пост. ток)
Энергопотребление Во время работы: 0.6 А / 100 В, 0.27 А / 240 В
Уровень шума Режим ожидания: не более 45 Дб
Во время работы (без материала): не более 70 Дб (согласно ISO 7779)
Габариты машины 515,2 мм х 368,3 мм х 270,6 мм
Вес 10,9 кг
Габариты в упаковке 673 мм (Д) х 518 мм (Ш) х 412 мм (В)
Вес в упаковке 15,5 кг
Условия эксплуатации Температура: 5 - 40 °C , 35 - 80 % влажности (без конденсата)
Комплектация Сетевой адаптер, сетевой кабель, сетевой переходник, фреза, держатель инструмента, регулятор глубины (большой и маленький), набор программного обеспечения Roland, инструкция пользователя
Применение
для гравировки
Изготовление табличек и шильдиков
С гравировальными станками Roland вы можете изготавливать таблички и вывески из различных материалов включая пластики, дерево, металлы и искуственный камень. Гравируя двухслойные пластики самых различных цветов вы сможете делать бейджики, номерки, изготавливать таблички, а нанося гравировку на оргстекло, создавать акрилайты высочайшего качества.

Все гравировальные станки поставляются в комплекте с мощным программным обеспечением, программы позволяют использовать как шрифты стандарта TrueType, так и создавать собственные однопроходные шрифты, для изготовления табличек и шильдиков. Вы можете создавать ваши собственные изображения, а также импортировать растровый или векторный графический файл. В комплекте со станками поставляются драйвера для Windows, которые позволяют выполнять гравировку напрямую из любых векторных программ, таких как CorelDRAW, AutoCAD, Illustrator и т. д.



увеличить
увеличить
увеличить
увеличить
для гравировки
Промышленная маркировка
Компания Roland предлагает два метода нанесения промышленной маркировки. Первый метод традиционный - гравировка. Используя гравировальные станки Roland EGX-350, EGX-360, EGX-400 и EGX-600 вы можете гравировать надписи, указатели, серийные номера на самых различных деталях, от табличек на оборудовании и приборных панелях, до конечных изделий. Второй метод нанесения маркировки - ударный. Используя ударный фотопринтер MPX-95, вы также сможете маркировать различные изделия, при этом материал не удаляется, как при традиционной гравировке, а деформируется как при чеканке.

Промышленная маркировка методом гравировки
Гравировальные станки Roland EGX-350, EGX-360, EGX-400 и EGX-600 оснащены функцией гравировки по искривленным поверхностям, что особенно важно при нанесении гравировки на заготовки после рубки/штамповки. Используя гравировальные станки вы легко можете обрабатывать самые разнообразные материалы, включая пластики, дерево, цветные металлы, а в случае когда необходимо наносить гравировку на стали и другие труднообрабатываемые материалы, на станок может быть установлен специальный инструмент - алмазный скребок, который выполнит маркировку не рискую сломать мелкий инструмент.

Промышленная маркировка ударным методом
Ударный фотопринтер MPX-95 использует алмазную иглу для нанесения маркировки. При этом алмазная игла бъет с большой частотой с разрешением 1058 dpi вдоль заданного вектора. Отличительной особенностью MPX-95 является возможность маркировки не только по векторным данным, но и по растровой картинке. Оснащенный функцией маркировки по искривленным поверхностям MPX-95 крайне удобен для нанесения маркировки на небольшие объекты при мелкосерийном производстве.





увеличить
увеличить
увеличить
увеличить
увеличить
увеличить
