Здравствуйте, Игорь.

Из ColerDraw надо экспортировать Ваш векторный рисунок в формат eps или ai, затем в программе Dr.Engrave Plus сделать импорт этого рисунка.

Во время выполнения задания, регулировать глубину невозможно, глубина гравировки задаётся в ручную при установке алмазного скребка, перед началом гравировки.

Для работы алмазным скребком лучше использовать программу Roland Dr.Engrave Plus, которая поставляется в комплекте с гравировальным станком DE-3.

Алмазный скребок нужно использовать с отключенным вращением шпинделя станка.

Здравствуйте Ольга,
Какая у вас модель плоттера?
Нужно проверить режущую головку на наличие люфта и почистить ее, проверить держатель ножа, проверить нож, прижимные ролики может они стали твердыми, материал в этом случае может проскальзывать, и почистить вал.

Здравствуйте, Вячеслав,
Да, при циркуляции LEF-300 сбрасывает больше чернил, чем LEF-200, поскольку LEF-300 имеет большую длину и объем чернильных трубок по белому цвета, чем LEF-200, и помпа, кроме белого, еще подключена к парковке с лаком.

Нет, такой простой переход (с CMMYK, а через месяц изменить на CMYKW) на BN-20 не возможен.
Для этого требуется промывка чернильного канала, и перевод сервисным инженером в сервисном режиме.
Обращайтесь в наш сервис, поможем это сделать.

Инструкцию на русском языке на режущий плоттер GX-400 можно скачать здесь.

Здравствуйте Алексей,

1. Попробуйте универсальный нож Roland ZEC-U5025.

2. SP-300V - достаточно старая модель. Этой модели уже около 12 лет. Современные плоттеры/каттеры Roland печатают/режут намного точнее.
Даже современная пара: экосольвениный плоттер Roland + режущий плоттер Roland GS-24 даст более точный результат совмещения печати/резки, чем старая модель, которая выпускалась несколько поколений плоттеров/каттеров Roland тому назад.
И совмещать печать и резку, если оба устройства (экосольвениный плоттер + режущий плоттер) фирмы Roland - намного удобнее.
Для такой пары создание и печать меток, и их обнаружение из программы Roland VersaWorks, производятся всего лишь включением одной галочки в RIP'е VersaWorks.
Можете обратиться в сервис, чтобы сервисные инженеры произвели вашему плоттеру калибровку печати/резки из сервисного режима. Возможно это поможет улучшить результаты на "убегание в разные стороны".
Настройки в P/C Adjustment смещают резку, а не печать.

Рисуйте подряд, а не хаотично.
В каком порядке рисуете, он в таком порядке и режет.

Здравствуйте.
Вероятнее всего вашему плоттеру требуется замена панели управления.

Здравствуйте Всеволод,

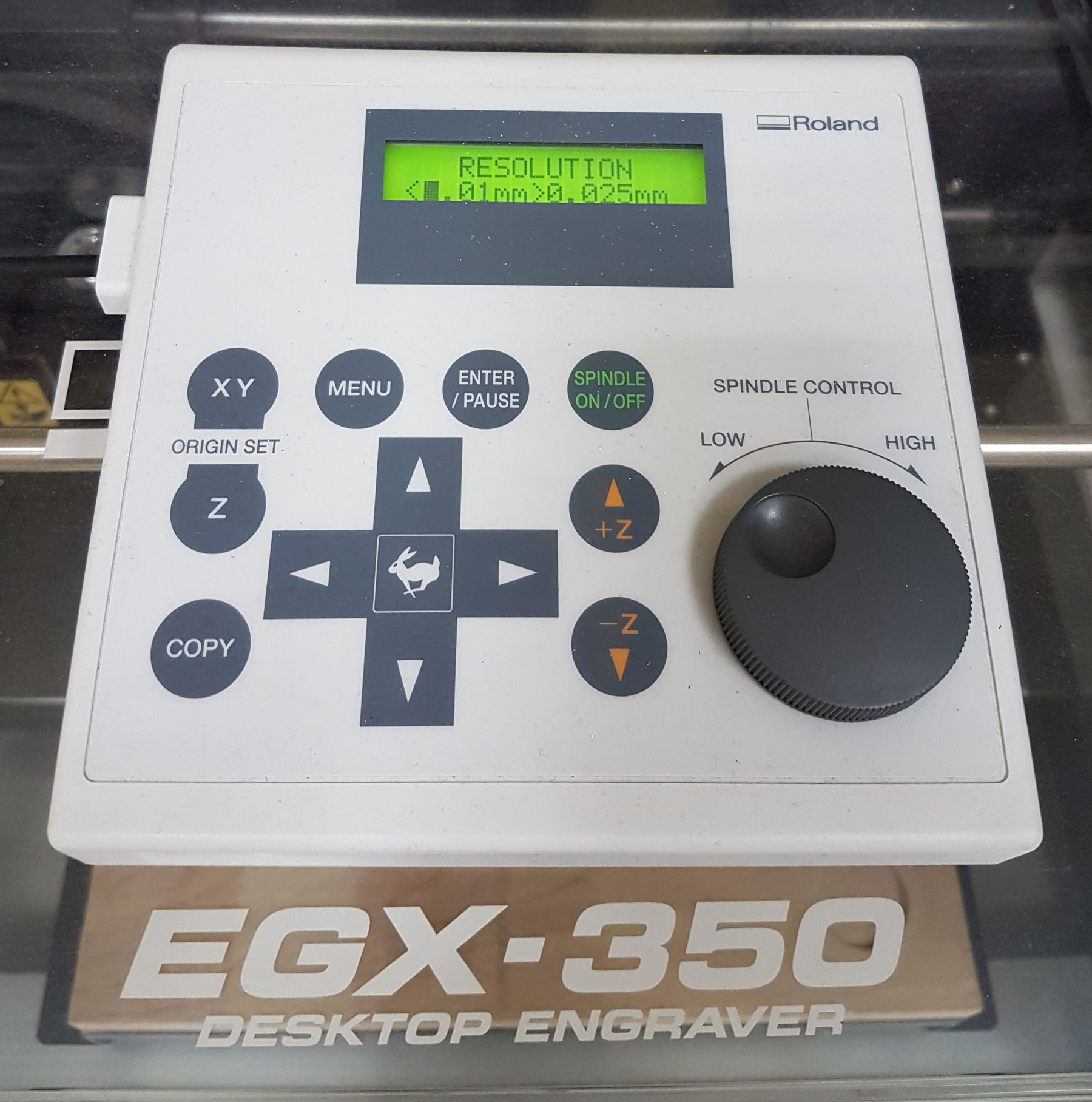

Посмотрите в меню станка EGX-350 такую настройку RESOLUTION (разрешение):



Видимо у вас выставлено 0,025мм. Поменяйте на 0,01мм.

Цвет контура на перфорацию не влияет, поскольку контур для перфорации задается только для выделенного контура.
Все что вам не нужно перфорировать, не выделяйте,
а все что нужно, выделите перед этой операцией:

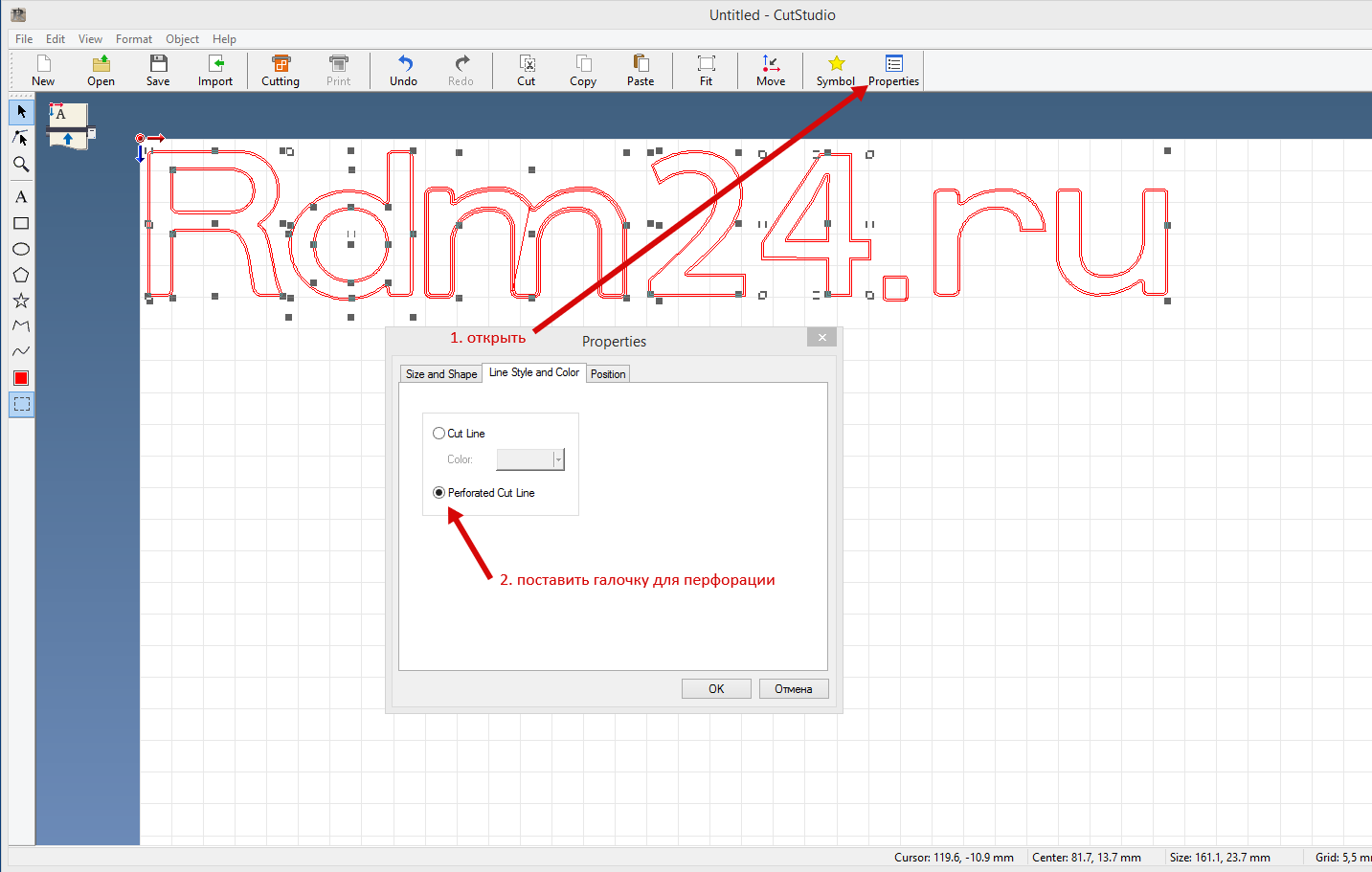

1. Обозначаем контур для перфорации в самом CutStudio так:

Из под VersaWorks должно все резаться с вышеописанными контурами и настройками.

Если же вы хотите резать из CorelDraw + CutStudio, то алгоритм действий следующий:

1. Обозначаем контур для перфорации в самом CutStudio так:

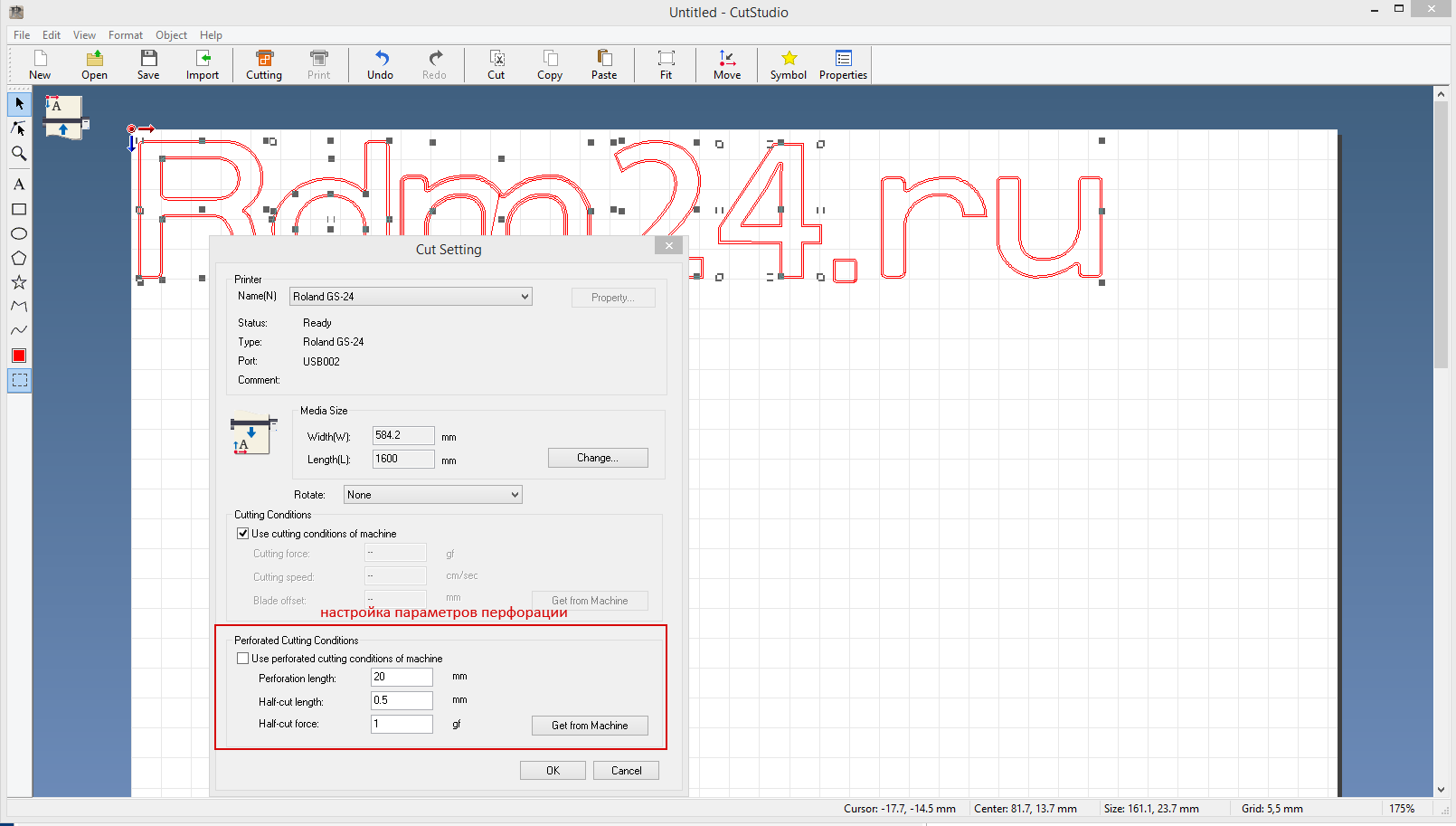

2. Выставляем настройки для перфорации в драйвере режущего плоттера Roland здесь:

Здесь можно скачать палитру для CorelDraw для резки и перфорации из VersaWorks.
палитру с перфорацией (Roland Color Palets.xml) нужно добавить в Палитры вашей программы CorelDraw.

Здесь можно скачать Файл EPS с примером контура резки и перфорации из VersaWorks.
Откройте этот EPS-файл в CorelDraw, и можете использовать его как донор.

Видео по созданию контуров для резки и перфорации: CutContour и PerfCutContour в Corel Draw X5:

Видео, как делать контура в CorelDraw:

Александр,
У Вас пылит голова по Cyan'y

Если Вы меняли головы местами, и Cyan продолжает так же пылить, то вероятнее всего проблема в чернилах Veika.

Инструкции для режущих плоттеров Roland можно скачать здесь.

Если парковка не оригинальная, то купите оригинальную парковку Roland, поставьте и нормально работайте.
C китайским барахлом не советую связываться.

Протянуть шприцами из обеих трубок из под парковки одновременно, в выключенном состоянии принтера, когда голова стоит на парковке.

Протянуть шприцами из обеих трубок из под парковки одновременно, и посмотреть, идут ли чернила, есть ли вакуум между парковкой и головой.
Проверить нормально ли парковка стоит? пружинит?
Да, и как вариант, чтобы проверить, можно парковку на старую махнуть.
Новую парковку оригинальную ставили?

Да, это нормально, когда большую часть времени он жужжит, когда голова "в воздухе" НАД парковкой, а не тогда, когда она к ней прижата.

Здравствуйте.
Первым делом нужно проверить парковку.

Здравствуйте Антон,

Программу METAZAStudio можно скачать здесь.

Потом скачать обновления здесь.

У модели CM-24 нет оптических датчиков отпечатанных меток.

Значит с драйвером и с плоттером все в порядке.
Проблема вероятно с Корелом или макетами.
Попробуйте найти правильную толщину линии под вашу версию Корела.

Для понимания, про "правильные" толщины линий для резки из Корела обсуждалось здесь.

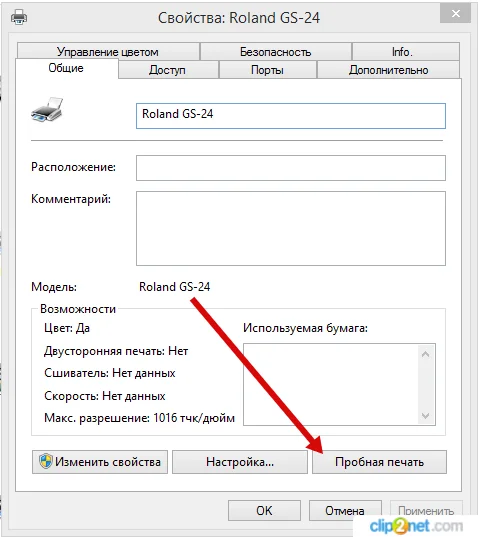

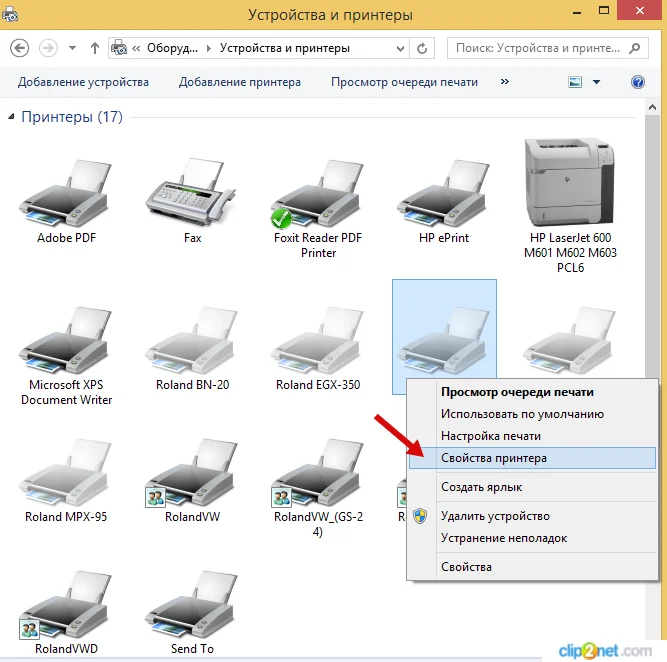

Кнопку Тестовой печати можно найти так:


здесь:

Может Corel нелицензионный?
В нелицензионном Corel'e может не хватать некоторых пунктов подменю и вкладок.

Делаете все как на видео?
Создайте тогда ее, и перепишите туда все необходимое, что показано на видео.

В Кореле, при резке напрямую, нужно выставлять "правильную" толщину линии.
Для понимания, про "правильные" толщины линий для резки из Корела обсуждалось здесь.

Правильнее всего резать графику из Corel Draw через Plugin Roland CutStudio.
С помощью Plugin Roland CutStudio из Корела отправляете нарисованную графику в установленную программу Roland CutStudio, которая поставляется в комплекте с GS-24, и далее уже отправляете ваш макет на резку непосредственно из CutStudio. При резке через CutStudio вам не нужно обращать внимание на толщину линий вашего макета в Кореле.

Здесь видео по установке Plugin Roland CutStudio в Corel Draw:
